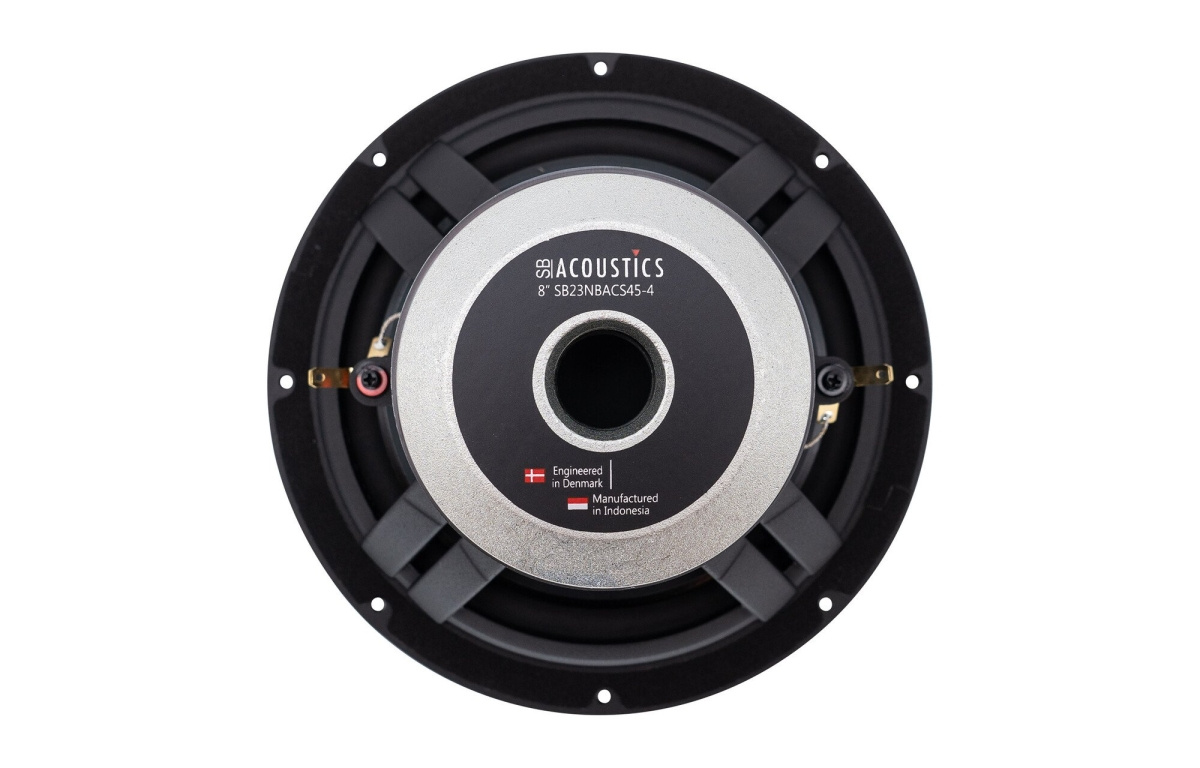

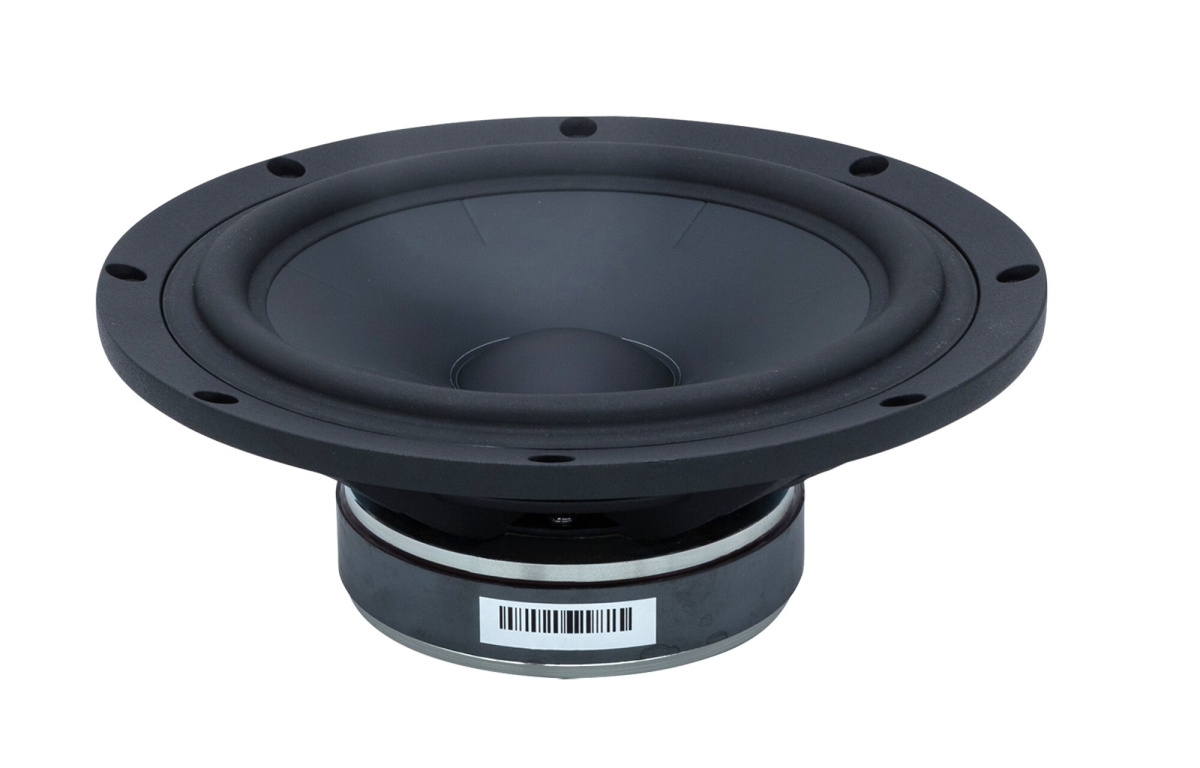

SB Acoustics SB23NBACS45-4 är en 8" midbas med en geometriskt förstärkt aluminiumkon som förenar lätt vikt med imponerande styvhet. Detta element hör till SB Acoustics NAC-serie och utmärker sig genom sin kombination av precision, kontroll och låg distorsion, vilket gör det till ett utmärkt val för både högkvalitativa hifi- och PA-applikationer. Den avancerade konstruktionen inkluderar en kortslutningsring i motorn som effektivt minskar elektromagnetisk distorsion och en ventilerad polpelare som motverkar kompression i höga ljudtryck. Den ventilerade gjutna aluminiumkorgen bidrar till stabilitet och sänker resonanser, samtidigt som en mjuk gummiupphängning ger en snabb och kontrollerad transientrespons. Med en känslighet på 90 dB och en nominell impedans på 4 ohm levererar SB23NBACS45-4 ett dynamiskt och detaljerat ljud med kraftfull basåtergivning och låg färgning. Elementet har en relativt kompakt djupprofil vilket underlättar integration i olika lådtyper utan att kompromissa med prestanda.

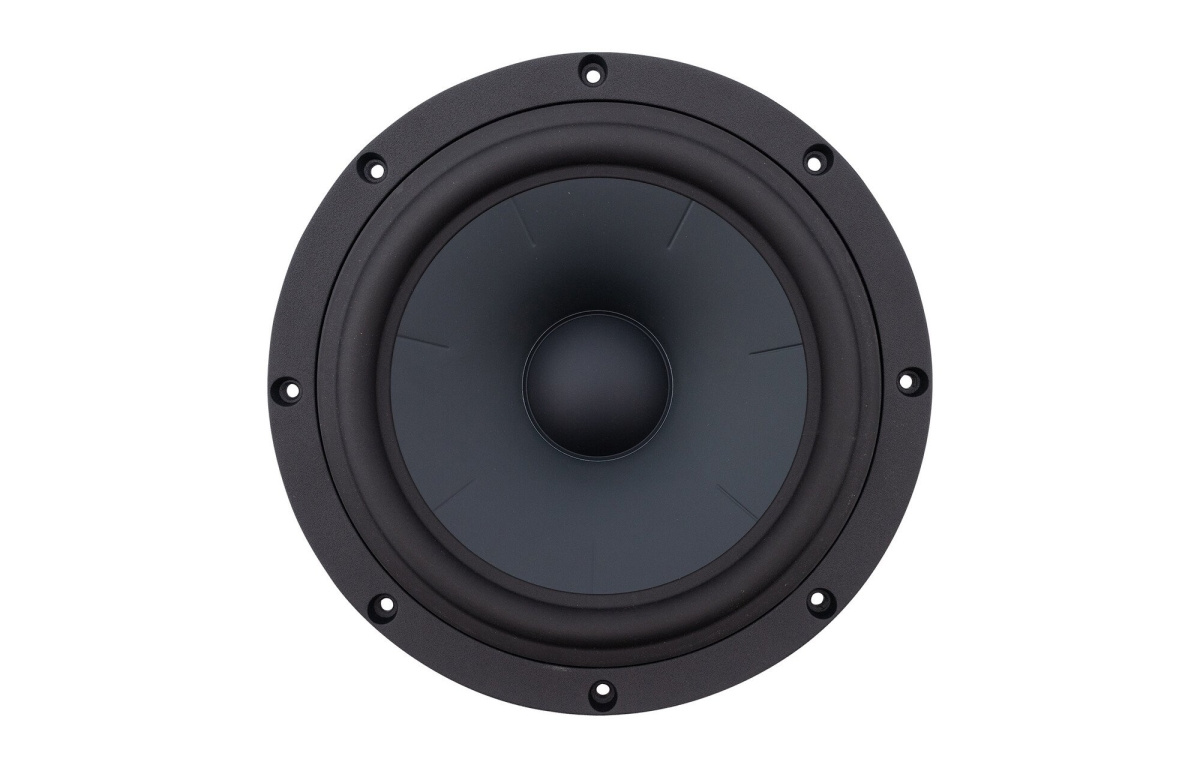

- 8" geometriskt förstärkt aluminiumkon för optimal styvhet och kontroll
- Kortslutningsring i motorn minskar distorsion
- Ventilerad polpelare för lägre kompression vid hög belastning

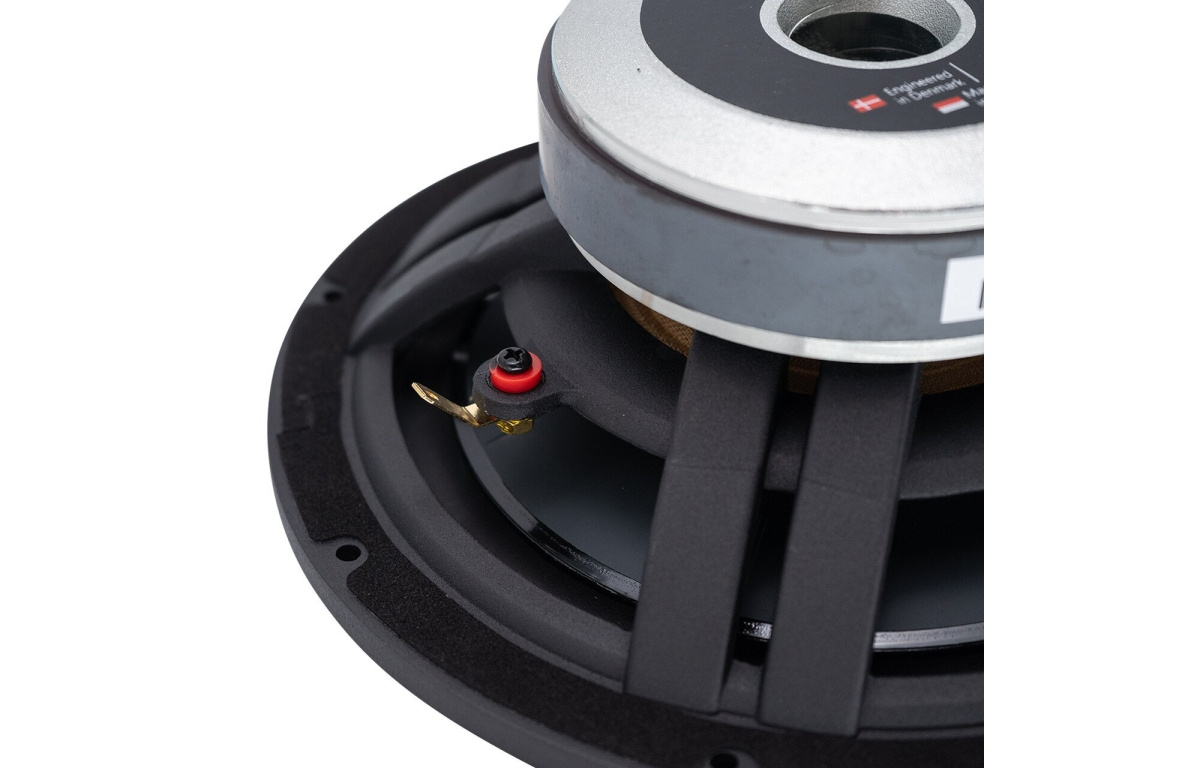

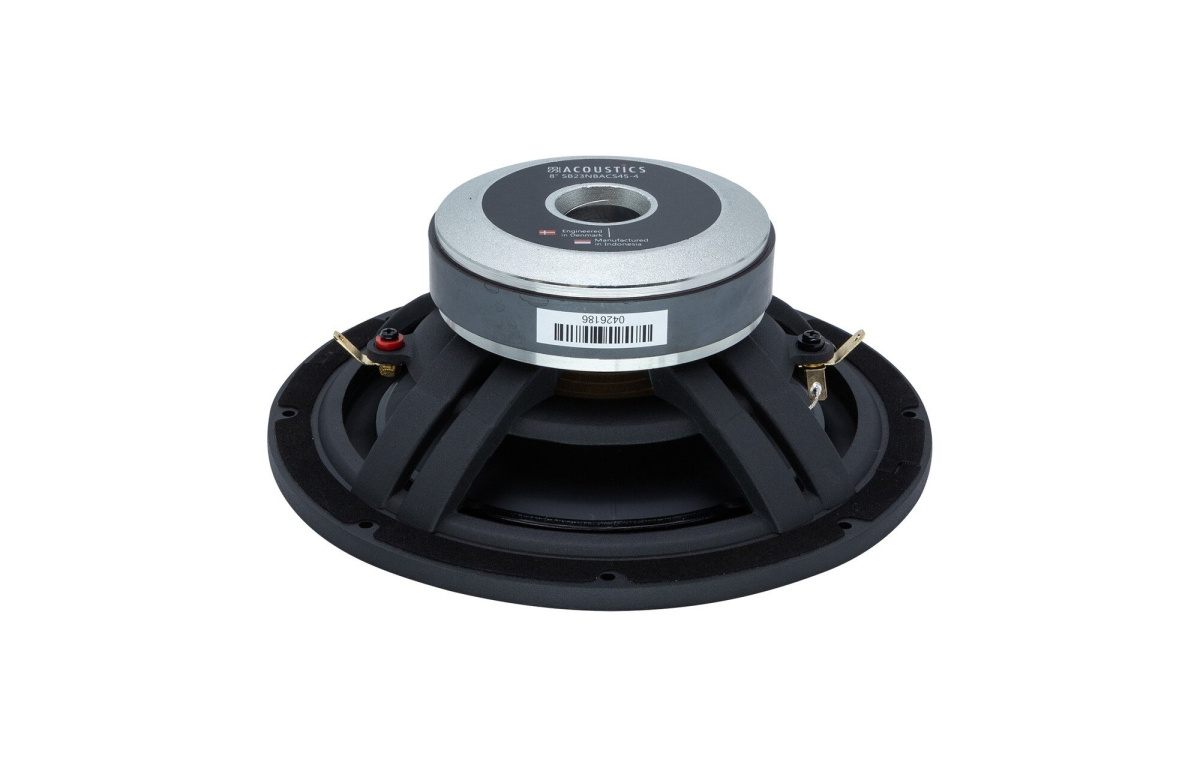

- Ventilerad gjuten aluminiumkorg för stabilitet och minskad resonans
- Mjuk gummiupphängning för förbättrad transientrespons
- CCAW-talspole med glasfiberformare för låg rörlig massa och minimal intern dämpning
- Hög känslighet på 90 dB (2,83 V / 1 m)
- Effekttålighet på 60 W (IEC 268-5)
- Relativt kompakt monteringsdjup på ca 80,7 mm
Förfinad konstruktion
SB23NBACS45-4 bygger på en gedigen och välgenomtänkt konstruktion där varje detalj är optimerad för att leverera maximal ljudkvalitet. Aluminiumkonen är geometriskt förstärkt för att motverka oönskade resonanser och breakup, vilket ger en ren och oförvanskad basåtergivning. Den ventilerade polpelaren och den gjutna aluminiumkorgen bidrar till att minska luftkompression och mekaniska resonanser som annars kan färga ljudbilden. En kortslutningsring i motorn reducerar magnetisk distorsion och bidrar till en mer linjär frekvensrespons. Den mjuka gummiupphängningen är utformad för att ge snabb och exakt kontroll över membranets rörelser, vilket förbättrar transientresponsen och detaljåtergivningen.
Talspole och upphängning
Talspolen är en viktig komponent i SB23NBACS45-4 och är tillverkad i CCAW (kopparbelagd aluminiumtråd) vilket ger låg vikt och hög ledningsförmåga. Den är monterad på en glasfiberformare som är icke-ledande och bidrar till att minimera intern dämpning, vilket ger en effektiv och snabb respons. Talspolen har en diameter på 45,5 mm och en höjd på 19 mm, vilket möjliggör en generös linjär talspolerörelse på upp till 13 mm peak-to-peak. Upphängningen i mjuk gummi är noga utvald för att balansera flexibilitet med kontroll, vilket ger en dynamisk och exakt basåtergivning även vid hög belastning.
Ljudprestanda och användarvärde
Med en känslighet på 90 dB och en nominell impedans på 4 ohm är SB23NBACS45-4 både lättdriven och kapabel att leverera kraftfull bas i kombination med tydlighet och detaljrikedom. Elementet är särskilt lämpat för medelstora till stora basreflex- eller bandpasslådor där dess låga resonansfrekvens på 23 Hz och höga effekttålighet på 60 W kan utnyttjas fullt ut. Den balanserade kombinationen av materialval och konstruktion gör detta element till ett pålitligt val för audiofiler och professionella som vill ha en exakt och engagerande basåtergivning utan kompromisser.
Specifikationer
Nominell impedans: 4 Ω
DC-resistans (Re): 3,3 Ω
Talspoleinduktans (Le): 0,27 mH
Effektiv membranyta (Sd): 2 216 cm²
Talspolediameter: 45,5 mm
Talspolehöjd: 19 mm
Luftgapshöjd: 6 mm
Linjärt talspolerörelse (p-p): 13 mm
Magnetisk flödestäthet: 0,86 T
Magnetvikt: 0,8 kg
Nettovikt: 2,7 kg
Fri luftresonans (Fs): 23 Hz
Känslighet (2,83 V / 1 m): 90 dB
Mekanisk Q-faktor (Qms): 5,4
Elektrisk Q-faktor (Qes): 0,35
Total Q-faktor (Qts): 0,33
Rörlig massa inkl. luft (Mms): 32 g
Kraftfaktor (Bl): 6,7 Tm
Ekvivalent volym (Vas): 95 liter
Eftergivlighet (Cms): 1,45 mm/N
Mekanisk förlust (Rms): 0,9 kg/s
Effekttålighet: 60 W (IEC 268-5)
Mått och montering
Ytterdiameter: Ø234,0 mm
Bultcirkel / skruvhål: 8 × Ø7,9 mm
Infällningsdiameter (cutout): Ø205,0 mm
Frontdiameter: Ø219,0 mm
Skruvhål: 8 × Ø4,3 mm
Monteringsdjup bakom front: ca 80,7 mm
