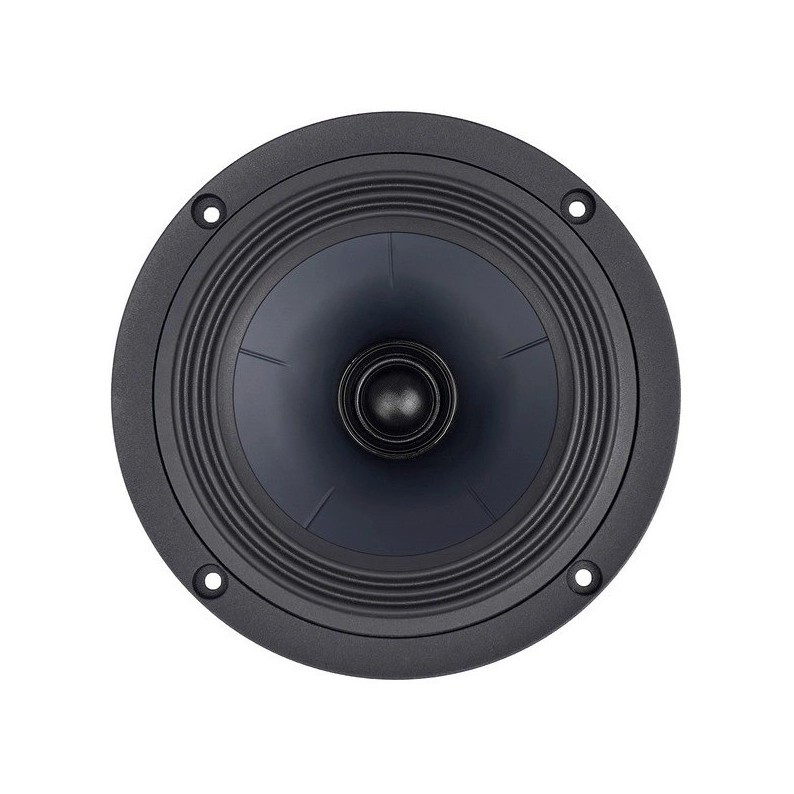

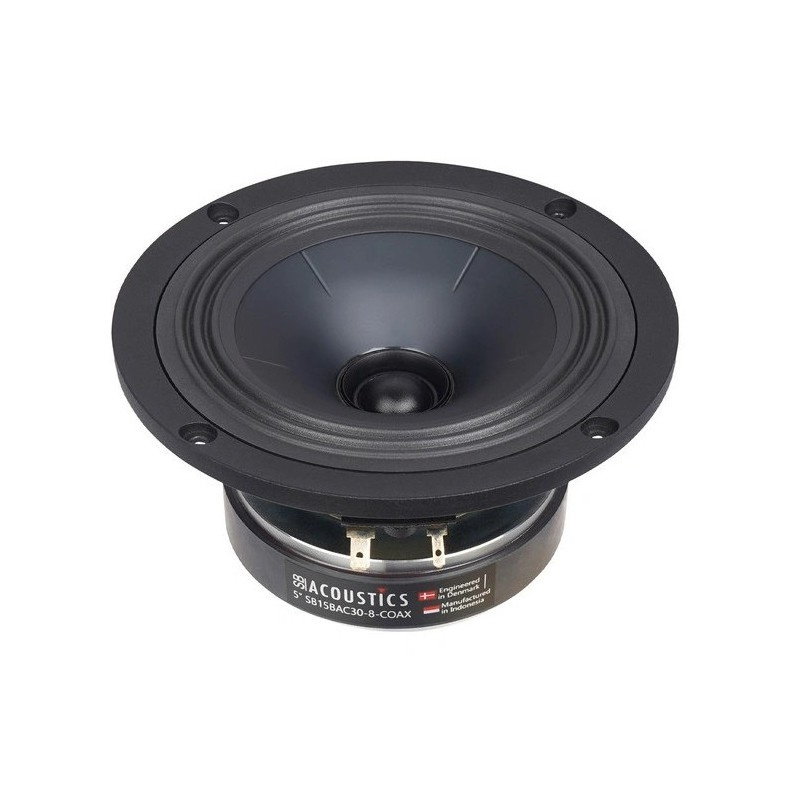

- 5-tums koaxialelement med gemensamt akustiskt centrum
- Styv och geometriskt förstärkt aluminiumkon
- Integrerad 19,1 mm soft dome-diskant med neodymiummotor
- 8 ohm nominell impedans för bas/mellanregister och 4 ohm för diskant
- Känslighet på 86 dB för bas/mellanregister och 90,3 dB för diskant
- Förlängd kopparhylsa på polstycket för låg induktans och distorsion
- Lätt CCAW-talspole på glasfiberbobbin

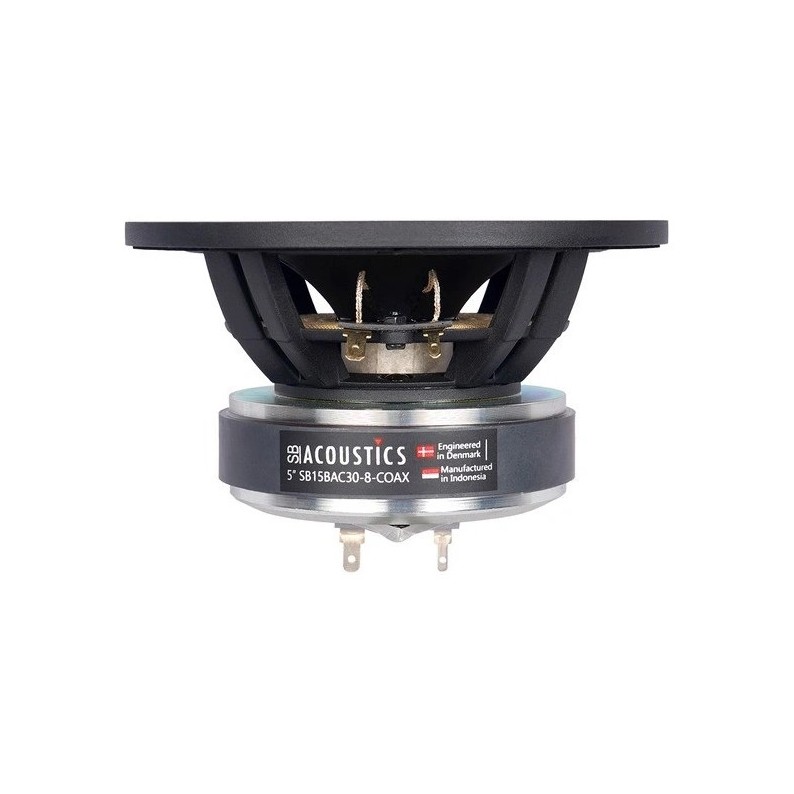

- Gjutet och ventilerat aluminiumchassi med hög mekanisk stabilitet
- 6,0 mm linjär slaglängd topp till topp
- Säljes styckvis!
Koaxial geometri för fokuserad stereobild
Den stora styrkan hos SB15BAC30-8-COAX ligger i den koaxiala uppbyggnaden. Diskanten är placerad i centrum av bas och mellanregisterkonen, vilket gör att registren strålar från i princip samma punkt. Det ger konstruktören bättre förutsättningar att skapa en stabil ljudbild med tydlig placering av röster och instrument, samtidigt som övergången mellan registren kan upplevas mer sammanhängande än med traditionellt separerade element. Den lågprofilerade gummiupphängningen minskar dessutom störande geometriska övergångar nära konens ytterkant och bidrar till ett renare beteende högre upp i arbetsområdet. För kompakta monitorer, centerhögtalare eller andra konstruktioner där jämn spridning och exakt perspektiv är viktiga egenskaper ger den koaxiala principen tydliga konstruktionsmässiga fördelar.
Aluminiumkon och motor med låg induktans
Bas och mellanregisterdelen använder en geometriskt förstärkt aluminiumkon med hög styvhet i förhållande till vikten. Syftet är att hålla konrörelsen välkontrollerad och flytta oönskade uppbrytningar till ett område där de enklare kan hanteras med rätt delningsfilter. Motorn är utrustad med en förlängd kopparhylsa på polstycket som hjälper till att stabilisera impedansförloppet och reducera variationer i talspolens induktans när konen rör sig. Med en induktans på endast 0,13 mH finns goda förutsättningar för ren återgivning genom mellanregistret. Den lätta CCAW-talspolen på glasfiberbobbin håller den rörliga massan nere samtidigt som konstruktionen erbjuder god termisk och mekanisk hållbarhet. Resultatet är ett element som kombinerar snabb respons med hög kontroll och låg färgning.
Anpassad för genomtänkta kompakta konstruktioner
Med en resonansfrekvens på 43 Hz, ett Qts på 0,36 och en ekvivalent volym på 17,5 liter har bas och mellanregisterdelen parametrar som ger konstruktören flera intressanta möjligheter i relativt kompakta kabinett. Den effektiva konarean är 80 cm² och den linjära slaglängden uppgår till 6,0 mm topp till topp, vilket ger ett användbart arbetsområde för mindre tvåvägssystem där god baskontroll är viktigare än extrema ljudtryck. Diskanten har en egen resonansfrekvens på 1120 Hz och en högre känslighet på 90,3 dB, vilket behöver beaktas vid filterdimensioneringen. Med separata impedanser och effekttålighet för de båda registren är SB15BAC30-8-COAX framför allt ett element för konstruktören som vill kunna optimera varje del av systemet och utnyttja koaxialprincipens fulla potential.
Tekniska specifikationer
Typ: 5-tums koaxialelement
Konmaterial: Aluminium
Nominell impedans bas/mellanregister: 8 ohm
Nominell impedans diskant: 4 ohm
Känslighet bas/mellanregister: 86 dB, 2,83 V/1 m
Känslighet diskant: 90,3 dB, 2,83 V/1 m
Effekttålighet bas/mellanregister: 40 W
Effekttålighet diskant: 25 W
Talspolediameter bas/mellanregister: 30,5 mm
Talspolediameter diskant: 19,1 mm
Linjär slaglängd: 6,0 mm topp till topp
Ytterdiameter: 150 mm
Monteringshål: 138 mm
Monteringsdjup: 96,1 mm
Vikt: 1,55 kg
Thiele/Small-parametrar
DC-resistans, Re: 5,7 ohm
Talspoleinduktans, Le: 0,13 mH
Effektiv kolvyta, Sd: 80 cm²
Resonansfrekvens bas/mellanregister, Fs: 43 Hz
Mekanisk Q-faktor, Qms: 4,80
Elektrisk Q-faktor, Qes: 0,39
Total Q-faktor, Qts: 0,36
Ekvivalent volym, Vas: 17,5 liter
Resonansfrekvens diskant, Fs: 1120 Hz
