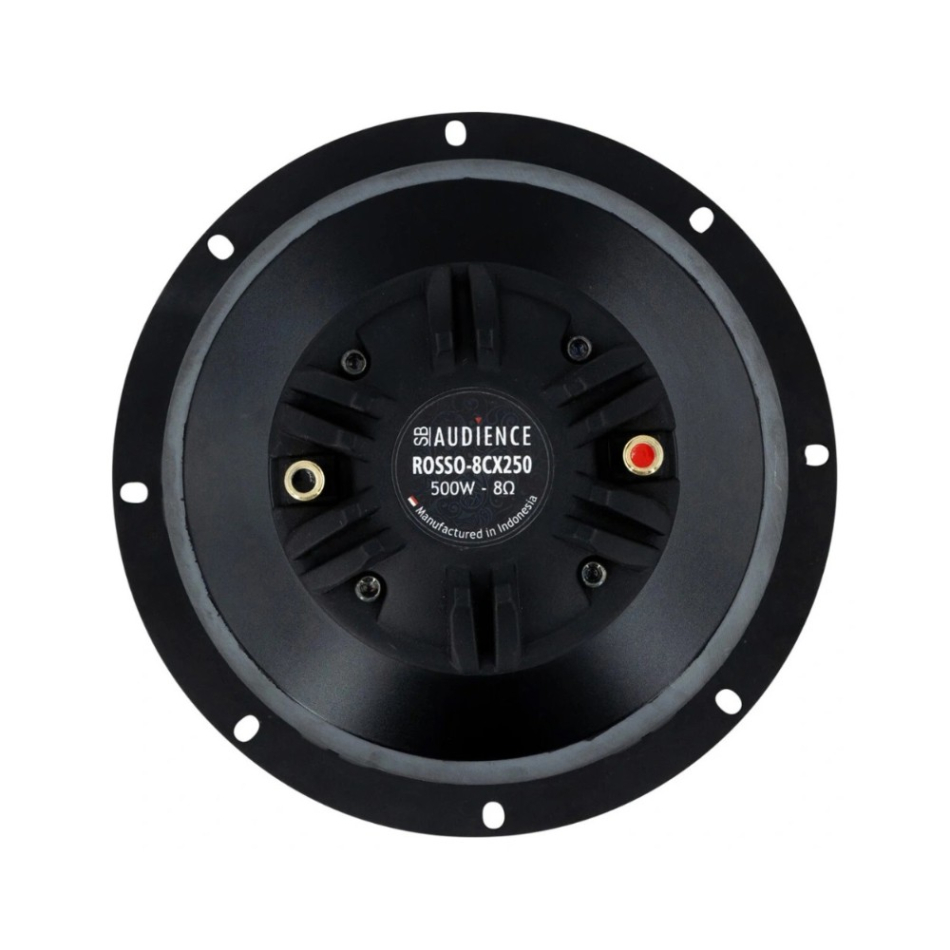

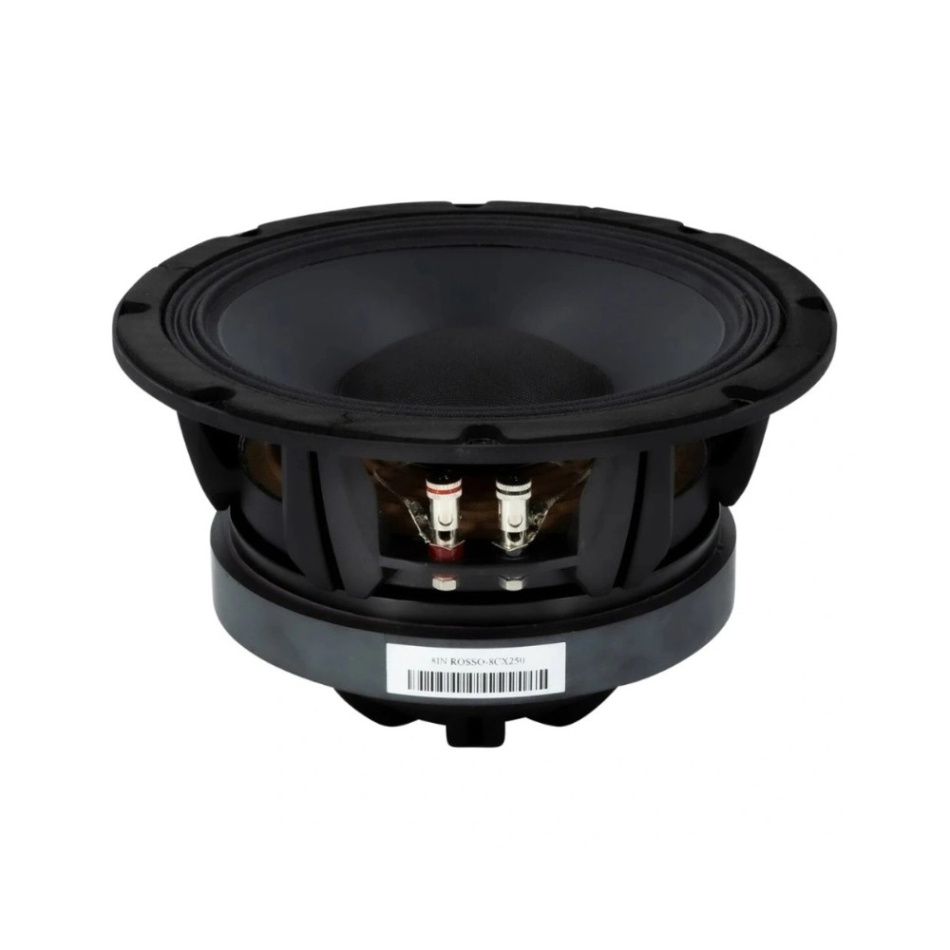

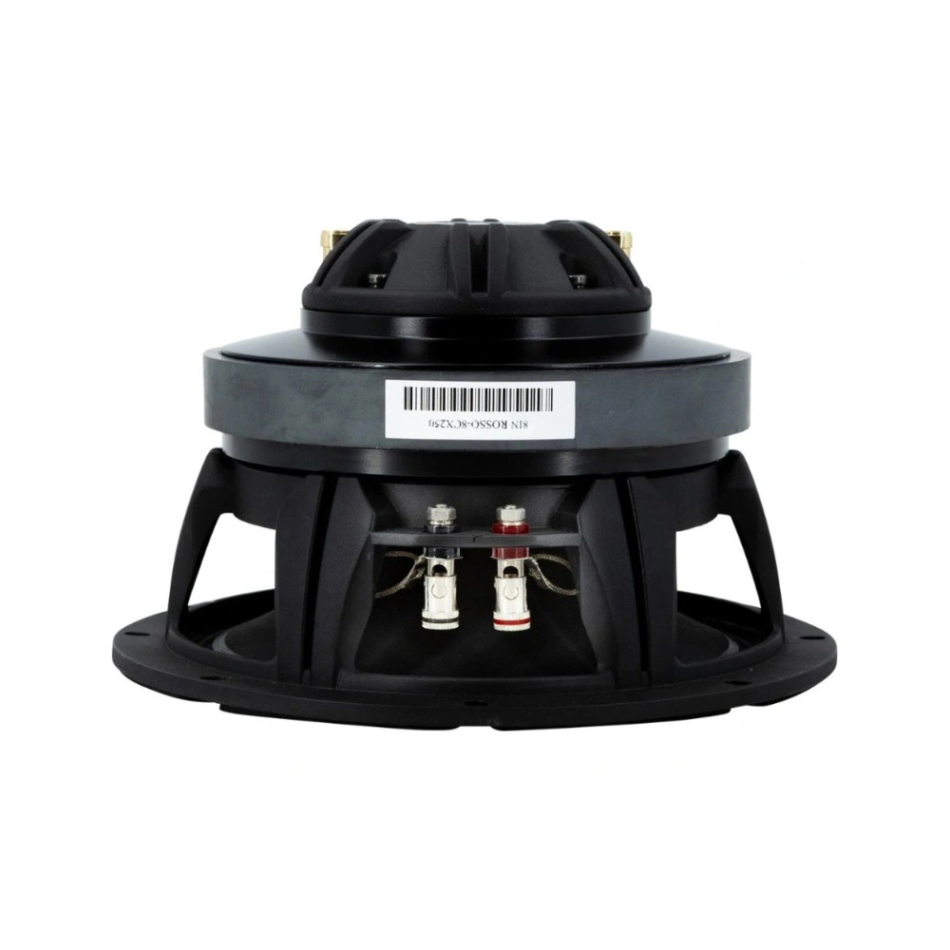

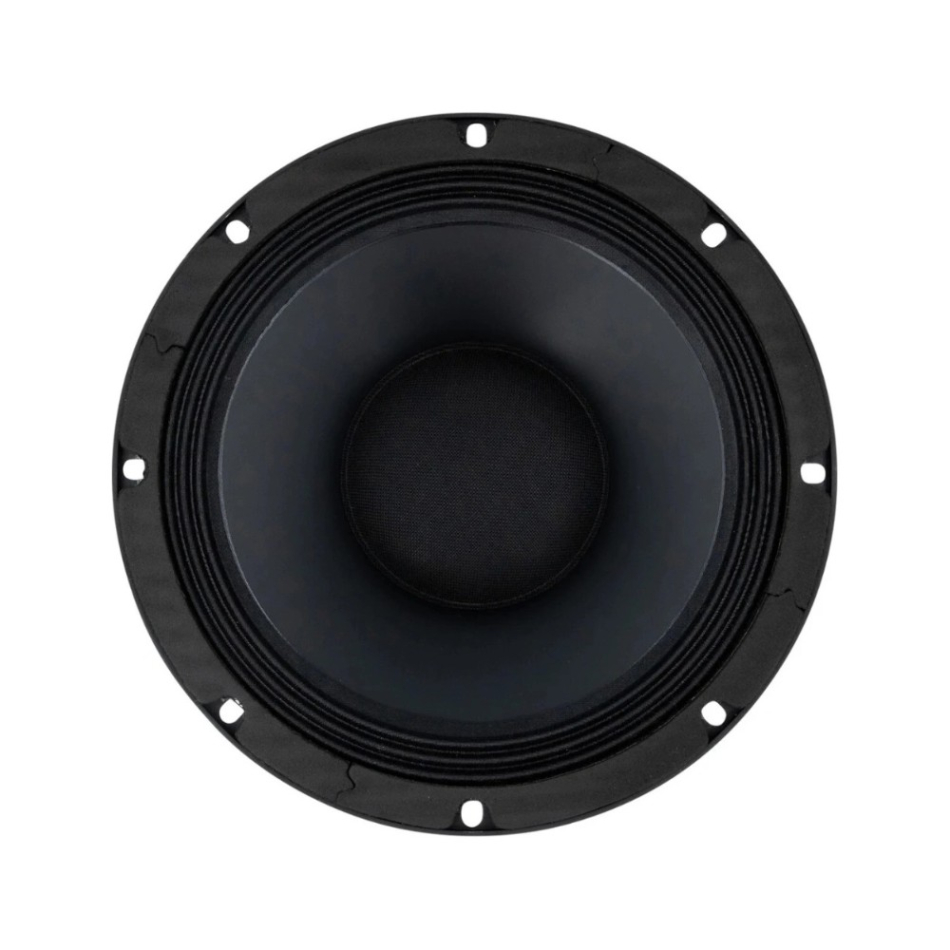

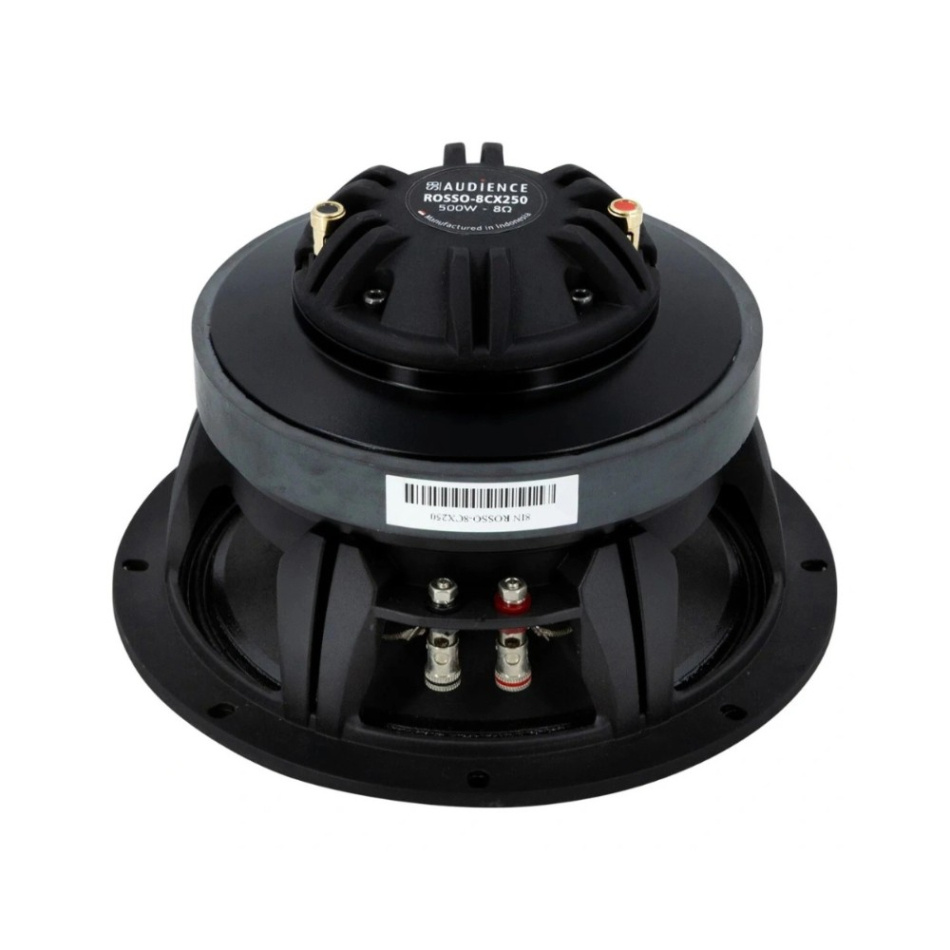

SB Audience ROSSO-8CX250 är ett 8-tums koaxialelement utvecklat för kompakta PA-högtalare, scenmonitorer och fasta installationer där hög verkningsgrad, tydlig dynamik och kontrollerad spridning behöver samsas på en begränsad yta. Konstruktionen placerar bas och mellanregister samt diskant i samma akustiska centrum, vilket ger goda förutsättningar för en sammanhållen ljudbild och konsekvent spridning även på kortare lyssningsavstånd. LF-sektionen kombinerar en väderbeständigt behandlad papperskon med sisal- och manilafibrer, låg rörlig massa och en kraftfull ferritmotor. I centrum sitter en separat högfrekvensdriver med PEEK-membran som arbetar genom ett precisionsbearbetat horn. Resultatet är ett element som kan leverera rejält ljudtryck utan att förlora fokus, samtidigt som den kompakta koaxiala uppbyggnaden förenklar konstruktionen av högtalare där format, riktverkan och akustisk precision är avgörande.

• 8-tums koaxialelement med separata 8 ohms LF- och HF-sektioner
• 94 dB känslighet i bas och mellanregister samt 102 dB i HF-sektionen
• 250 W AES effekttålighet för LF och 50 W AES för HF
• Gemensamt akustiskt centrum ger en sammanhållen och fokuserad ljudbild
• Integrerat precisionsbearbetat HF-horn bidrar till kontrollerad spridning
• Väderbeständigt behandlad papperskon med sisal- och manilafibrer
• Bifilär LF-talspole och ribbon-lindad HF-talspole för hög verkningsgrad
• Gjutet aluminiumchassi med integrerad bakkammare för HF-sektionen
• 5,4 mm linjär slaglängd och robust mekanisk konstruktion för professionell användning
• Säljes styckvis!

Två register med gemensamt akustiskt centrum
Den koaxiala principen är en av ROSSO-8CX250 viktigaste egenskaper. I stället för att placera bas och diskant på olika positioner låter SB Audience båda registren utgå från samma fysiska område. HF-drivern sitter centralt och arbetar genom ett integrerat horn, medan den omgivande 8-tumskonen hanterar bas och mellanregister. Detta minskar avståndsrelaterade skillnader mellan registren och ger konstruktören bättre förutsättningar att skapa en jämn övergång genom delningsområdet. Lösningen är särskilt värdefull i scenmonitorer, kompakta toppar och installationshögtalare där lyssnaren ofta befinner sig relativt nära högtalaren eller rör sig genom dess spridningsfält. Med rätt filterkonstruktion kan ROSSO-8CX250 därför kombinera hög ljudnivå med en tydligt sammanhållen presentation.

Effektiv LF-sektion med låg rörlig massa
Bas och mellanregister bygger på en 8-tums papperskon förstärkt med sisal- och manilafibrer. Materialkombinationen ger en styv men förhållandevis lätt kon, samtidigt som den väderbeständiga behandlingen gör elementet bättre lämpat för krävande professionella miljöer. Den rörliga massan inklusive luft är 20,8 gram och kraftfaktorn anges till 11,4 Tm, vilket tillsammans med en känslighet på 94 dB ger god respons och effektiv energiöverföring. Den bifilärt lindade talspolen är konstruerad för att optimera kraftfaktorn utan att i onödan öka den rörliga massan. Med 250 W AES effekttålighet, 5,4 mm linjär slaglängd och en maximal mekanisk konrörelse på 24 mm finns dessutom användbar marginal när systemet pressas till högre ljudtryck.

Högkänslig HF-driver med PEEK-membran
Diskantsektionen är en separat 8 ohms kompressionsdriver som integrerats i elementets centrum. Den använder ett PEEK-membran och en 44,3 mm ribbon-lindad talspole, en konstruktion som ger låg massa och hög elektrisk verkningsgrad. Känsligheten på 102 dB vid 2,83 V och en meter innebär att HF-sektionen kan följa LF-delens dynamiska kapacitet med relativt liten tillförd effekt. Det användbara frekvensområdet anges från 1,1 kHz upp till 19,4 kHz, vilket ger konstruktören stor frihet vid val av delningsfrekvens och filterkaraktär. Det precisionsbearbetade hornet framför membranet formar samtidigt utstrålningen och hjälper diskanten att arbeta mer kontrollerat genom sitt arbetsområde. Resultatet är en effektiv HF-lösning med tydlig attack, god närvaro och den spridningskontroll som ofta efterfrågas i professionella system.

Stabil plattform för kompakta högtalarkonstruktioner
ROSSO-8CX250 är byggt kring ett gjutet aluminiumchassi som ger hög mekanisk stabilitet utan onödig vikt. Chassit innehåller även HF-sektionens bakkammare, vilket bidrar till den kompakta helhetslösningen och gör att elementet endast kräver 119,2 mm monteringsdjup. LF-sektionens Thiele Small-parametrar med Fs på 70 Hz, Qts på 0,32 och Vas på 15,8 liter pekar mot användning i relativt små kabinett där hög verkningsgrad och tydlig återgivning prioriteras framför djupaste bas. Den effektiva kolvytan på 211,2 cm² ger samtidigt god akustisk kapacitet för formatet. För konstruktören innebär detta ett flexibelt fundament för scenmonitorer, installationshögtalare och små PA-system där ett enda element ska täcka ett stort frekvensområde med hög precision.

Tekniska specifikationer
Typ: 8-tums koaxialelement
Nominell impedans LF: 8 ohm
Nominell impedans HF: 8 ohm
Minsta impedans LF: 6,2 ohm
Minsta impedans HF: 7,1 ohm
Effekttålighet LF: 250 W AES / 500 W max
Effekttålighet HF: 50 W AES / 100 W max
Känslighet LF: 94 dB, 2,83 V/1 m
Känslighet HF: 102 dB, 2,83 V/1 m
Frekvensområde LF: 70 Hz till 9,2 kHz
Frekvensområde HF: 1,1 kHz till 19,4 kHz
Talspolediameter LF: 49,5 mm
Talspolediameter HF: 44,3 mm
HF-membran: PEEK
Magnettyp: Ferrit
Chassi: Gjutet aluminium
Kantupphängning LF: Trippel-roll tyg
Väderbeständig: Ja
Vikt: 4,32 kg

Thiele Small-parametrar
Fri resonansfrekvens LF, Fs: 70 Hz
DC-resistans LF, Re: 5,3 ohm
Elektrisk Q-faktor, Qes: 0,37
Mekanisk Q-faktor, Qms: 2,19
Total Q-faktor, Qts: 0,32
Ekvivalent volym, Vas: 15,8 liter
Effektiv kolvyta, Sd: 211,2 cm²
Linjär slaglängd, Xmax: 5,4 mm
Maximal mekanisk konrörelse, Xdamage: 24 mm
Rörlig massa inklusive luft, Mms: 20,8 g
Kraftfaktor, Bl: 11,4 Tm
Talspoleinduktans, Le: 0,72 mH
Compliance, Cms: 0,25 mm/N
Mekanisk förlust, Rms: 4,17 kg/s

Monteringsmått
Ytterdiameter: 208 mm
Bultcirkel: 195 mm
Monteringshål: 179,2 mm
Monteringsdjup: 119,2 mm
Fläns och packning: 6,8 mm
