SB Audience NERO-5CCN125D är ett högkänsligt 5-tums mellanregister för högtalarkonstruktioner där tydlighet, dynamik och hög ljudnivå ska förenas i ett kompakt format. Den rena kolfiberkonen ger en styv och lätt membranstruktur, samtidigt som den kraftfulla neodymiummotorn och den 38,5 mm stora CCAW-talspolen skapar god kontroll även när elementet belastas hårt. Med en känslighet på upp till 99 dB och 125 watt AES effekttålighet passar NERO-5CCN125D särskilt bra i högeffektiva tvåvägs och flervägssystem där mellanregistret behöver hålla jämna steg med kraftfulla basar och kompressionsdiskanter. En ovanligt flexibel detalj är den löstagbara bakkammaren i gjuten aluminium. Med kammaren monterad får elementet en högre resonansfrekvens och är direkt anpassat för ett definierat mellanregisterområde, medan drift utan kammare ger helt andra parametrar och större frihet för konstruktören. Resultatet är ett tekniskt genomarbetat element för byggen där hög verkningsgrad, låg distorsion och exakt återgivning prioriteras.

• 5-tums högkänsligt mellanregister med ren kolfiberkon
• Upp till 99 dB känslighet med den integrerade bakkammaren
• 125 W AES effekttålighet och 250 W maximal effekttålighet
• 38,5 mm CCAW-talspole med låg rörlig massa
• Kraftfull neodymiummotor med 10,6 Tm kraftfaktor
• Kopparlösning i motorsystemet reducerar induktans och distorsion
• Löstagbar bakkammare i gjuten aluminium ger stor konstruktionsfrihet
• Styvt gjutet aluminiumchassi och väderbeständig konstruktion
• Linjär slaglängd på 3,2 mm för god dynamisk kapacitet
• Säljes styckvis!

Kolfiber, låg massa och hög känslighet

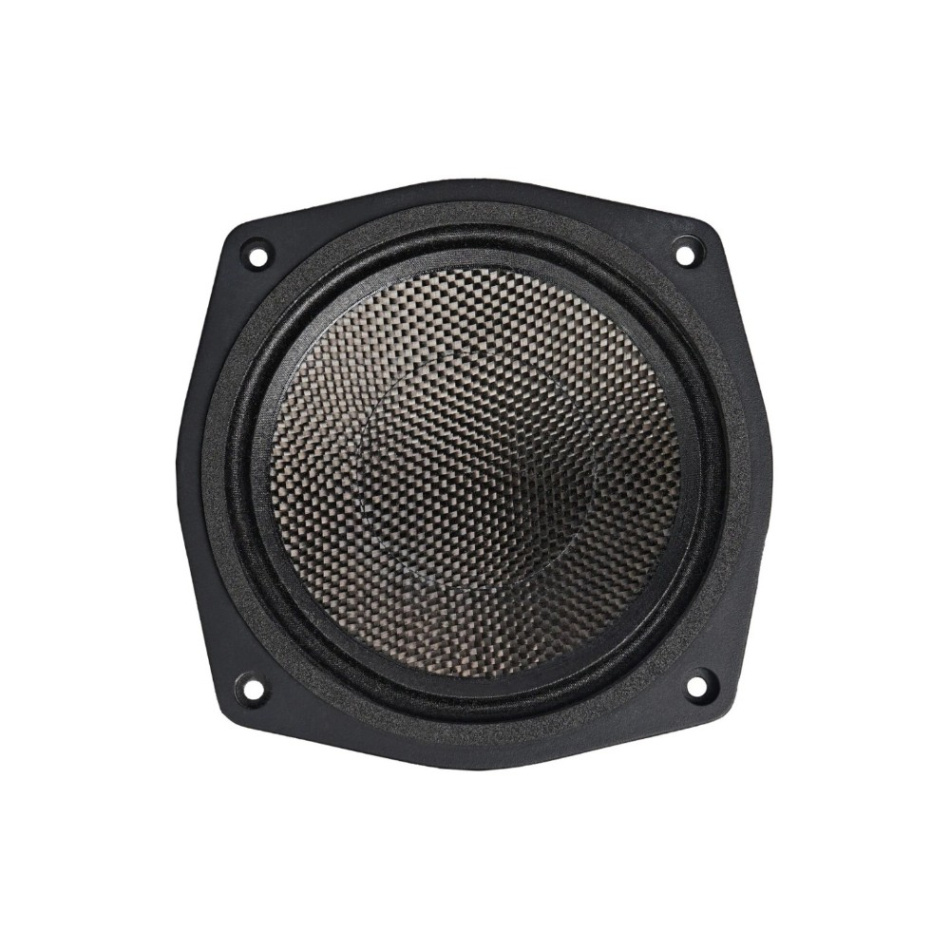

Membranet i NERO-5CCN125D är tillverkat av ren kolfiber, ett material som kombinerar låg vikt med hög styvhet. För ett mellanregister är den egenskapen särskilt värdefull eftersom membranet snabbt måste kunna följa små och stora signalvariationer utan att deformeras eller lagra onödig energi. Den rörliga massan är endast 7,9 gram, vilket tillsammans med den lätta inverterade upphängningen bidrar till elementets höga verkningsgrad och snabba respons. Den effektiva membranytan på 93,3 cm² ger samtidigt tillräcklig kapacitet för att skapa betydande ljudtryck från ett förhållandevis kompakt element. Med bakkammaren monterad når känsligheten hela 99 dB, medan elementet utan kammare fortfarande erbjuder höga 97 dB. Det gör NERO-5CCN125D till ett naturligt val när ett snabbt, direkt och energirikt mellanregister ska byggas utan att kräva stora mängder förstärkareffekt.

Neodymiummotor med fokus på kontroll

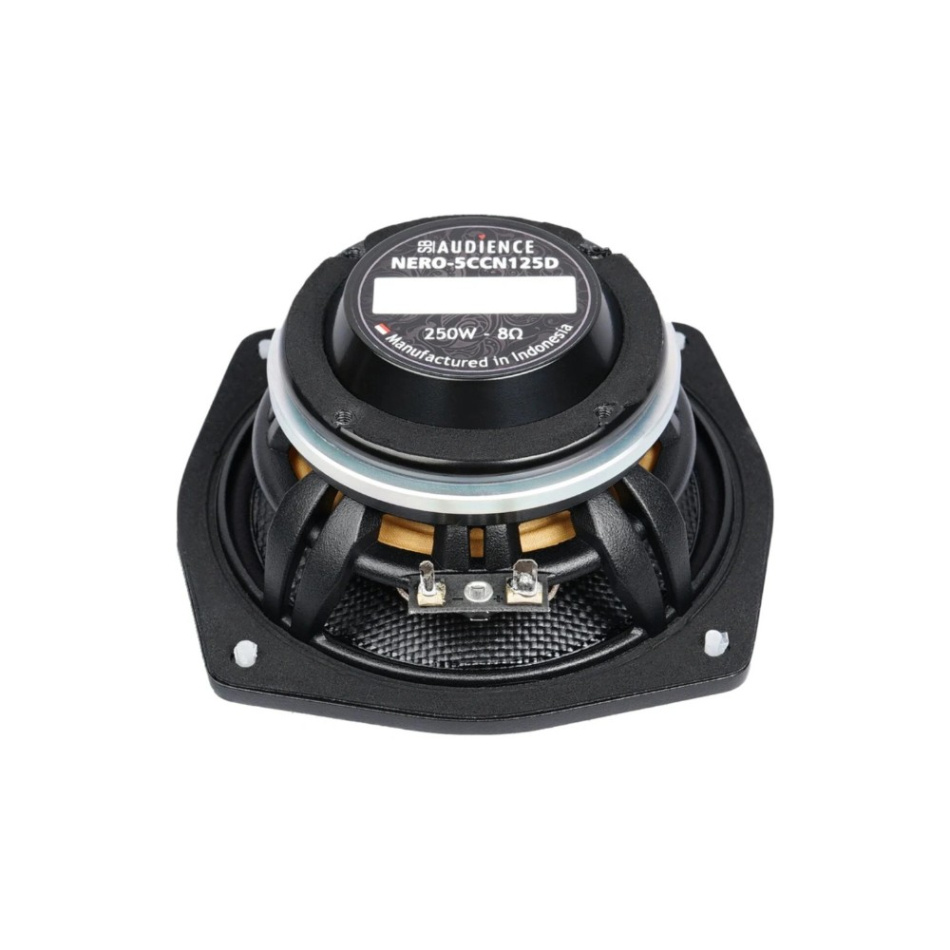

Bakom kolfiberkonen arbetar ett kraftfullt neodymiumbaserat motorsystem med en magnetisk flödestäthet på 1,64 tesla och en kraftfaktor på 10,6 Tm. Talspolen har en diameter på 38,5 mm och använder CCAW-ledare, vilket bidrar till att hålla massan nere samtidigt som elementet klarar 125 watt enligt AES och kortvariga effekttoppar på upp till 250 watt. SB Audience har dessutom integrerat koppar i motorsystemet för att kontrollera talspolens induktans. Med bakkammaren monterad anges Le till endast 0,03 mH och utan kammare till 0,07 mH. En låg och välkontrollerad induktans hjälper elementet att bibehålla en jämnare elektrisk belastning och reducerar modulationsrelaterade förvrängningar när konen rör sig. I praktiken innebär det bättre förutsättningar för ett rent och fokuserat mellanregister även vid höga ljudnivåer.

Löstagbar bakkammare förändrar elementets karaktär

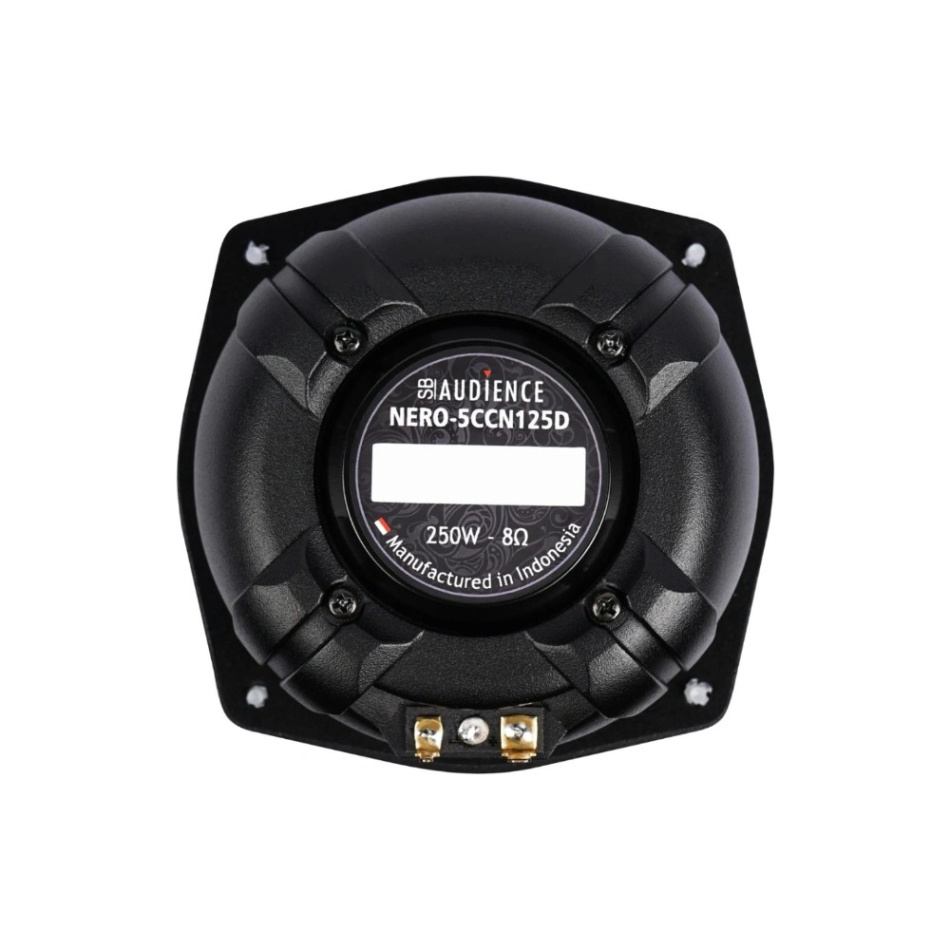

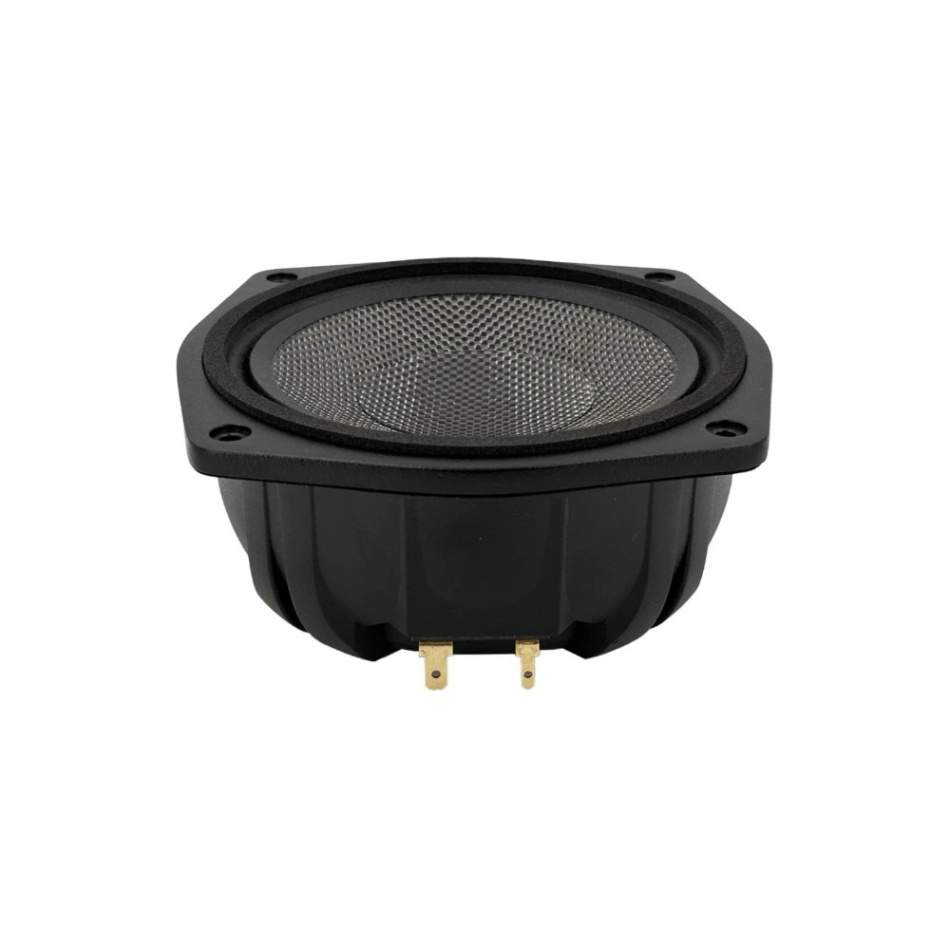

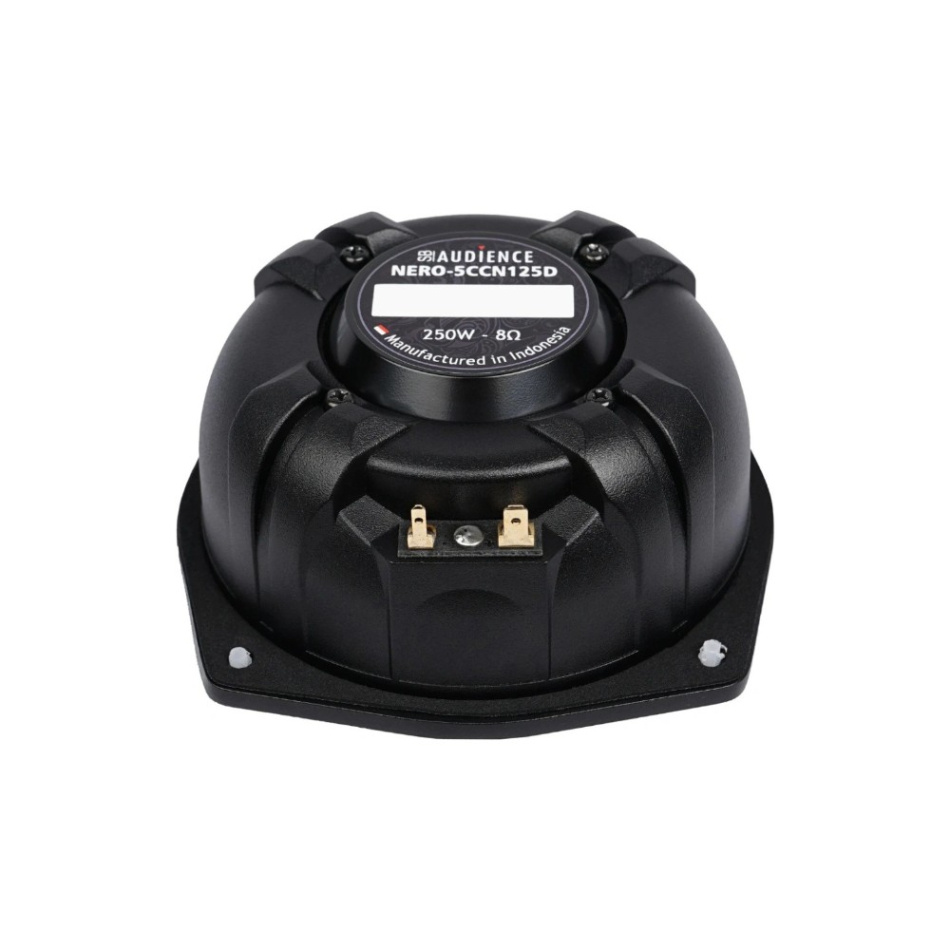

Den gjutna aluminiumbakkammaren är mer än ett mekaniskt skydd. Den förändrar elementets arbetsförutsättningar påtagligt och gör NERO-5CCN125D användbart i flera olika typer av högtalarkonstruktioner. Med kammaren monterad stiger den fria resonansfrekvensen till 360 Hz samtidigt som Vas sjunker till endast 0,3 liter. Elementet fungerar då som ett i praktiken självständigt mellanregister med en definierad bakvolym, vilket förenklar integrationen i större flervägssystem. Utan bakkammaren sjunker Fs till 122 Hz, Vas ökar till 2,70 liter och Qts går från 0,73 till 0,28. Konstruktören får då betydligt större möjlighet att själv bestämma elementets akustiska arbetsmiljö och bakre volym. Samma element kan alltså användas med två tydligt olika parameteruppsättningar beroende på projektets krav.

Byggt för krävande högtalarsystem
NERO-5CCN125D är konstruerat för applikationer där höga ljudtryck måste kombineras med mekanisk stabilitet och långsiktig driftsäkerhet. Det gjutna aluminiumchassit ger en styv infästning för motor, upphängning och membran, vilket minskar risken för oönskade mekaniska rörelser när elementet arbetar under hög belastning. Den linjära slaglängden är 3,2 mm och den maximalt tillåtna mekaniska konrörelsen anges till 7 mm, vilket ger god marginal för dynamiska transienter inom elementets avsedda arbetsområde. Konstruktionen är dessutom väderbeständig och lämpar sig därför även för installationer där temperatur och fukt ställer högre krav på komponenterna. Tillsammans med ett angivet frekvensområde från 355 Hz till 20 kHz får man ett ovanligt användbart mellanregister för högeffektiva konstruktioner där precision och ljudtryck måste gå hand i hand.

Specifikationer
Typ: 5-tums mellanregister
Nominell impedans: 8 ohm
Minsta impedans: 6,5 ohm
Effekttålighet AES: 125 W
Maximal effekttålighet: 250 W
Känslighet: 99 dB med bakkammare, 97 dB utan bakkammare
Frekvensområde: 355 Hz till 20 kHz
Konmaterial: Kolfiber
Talspolediameter: 38,5 mm
Talspole: CCAW
Magnettyp: Neodymium
Chassi: Gjutet aluminium
Bakkammare: Löstagbar, gjuten aluminium
Väderbeständig: Ja
Vikt: 1,3 kg

Thiele/Small-parametrar med bakkammare
Fs: 360 Hz
Re: 5,4 ohm
Qes: 0,76
Qms: 16,6
Qts: 0,73
Vas: 0,3 liter
Sd: 93,3 cm²
Xmax: 3,2 mm
Xdamage: 7 mm
Mms: 7,9 g
Bl: 10,6 Tm
Le: 0,03 mH
Cms: 0,03 mm/N
Rms: 1,0 kg/s

Thiele/Small-parametrar utan bakkammare
Fs: 122 Hz
Re: 5,4 ohm
Qes: 0,28
Qms: 9,61
Qts: 0,28
Vas: 2,70 liter
Sd: 93,3 cm²
Xmax: 3,2 mm
Xdamage: 7 mm
Mms: 7,9 g
Bl: 10,6 Tm
Le: 0,07 mH
Cms: 0,22 mm/N
Rms: 1,6 kg/s
