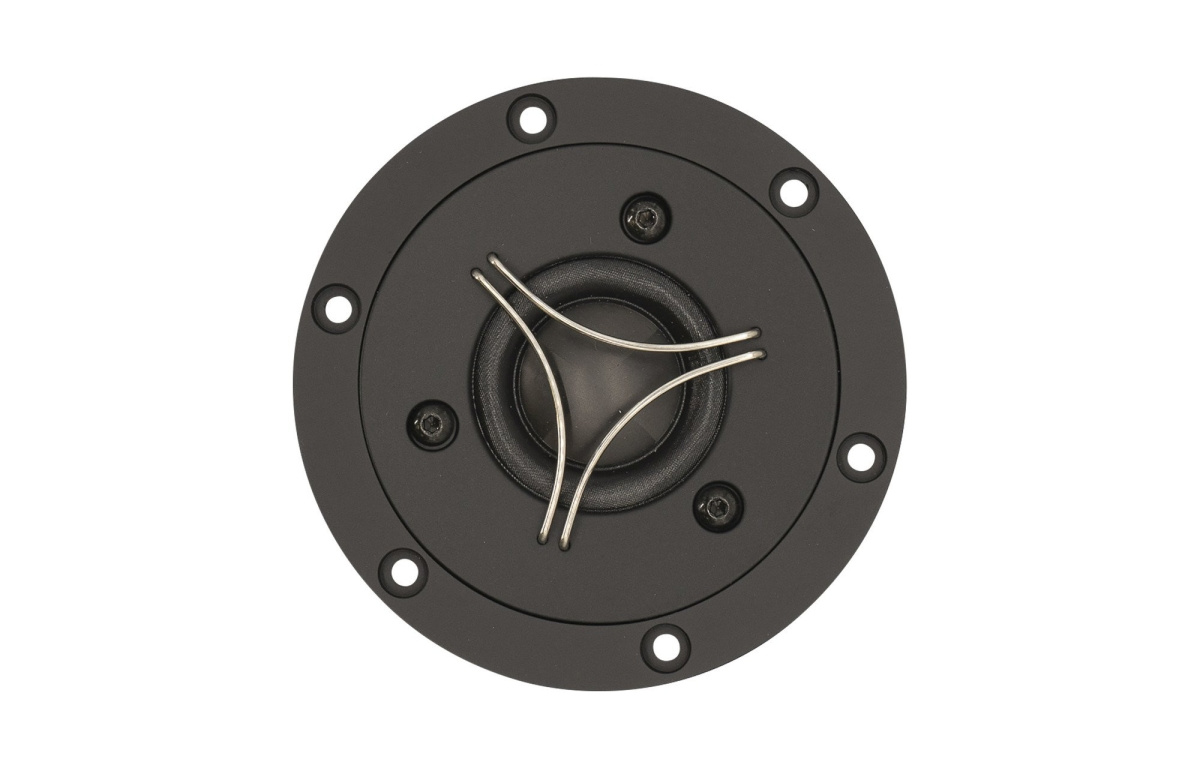

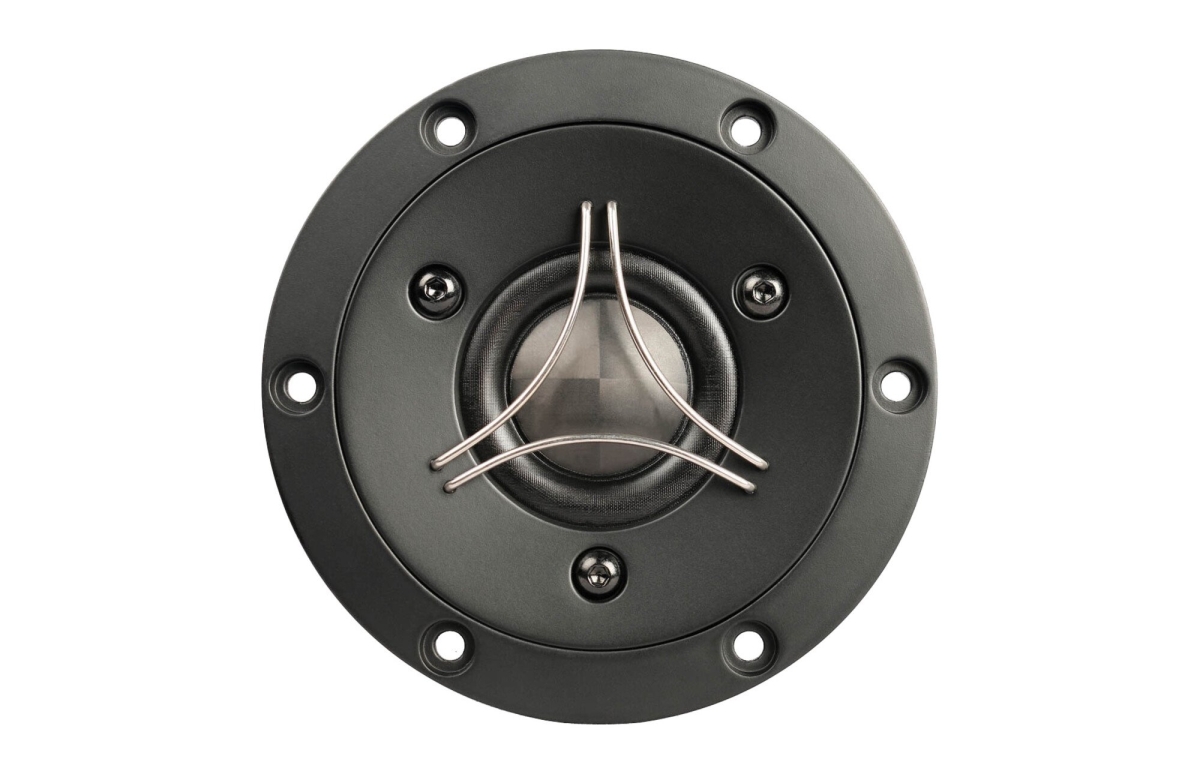

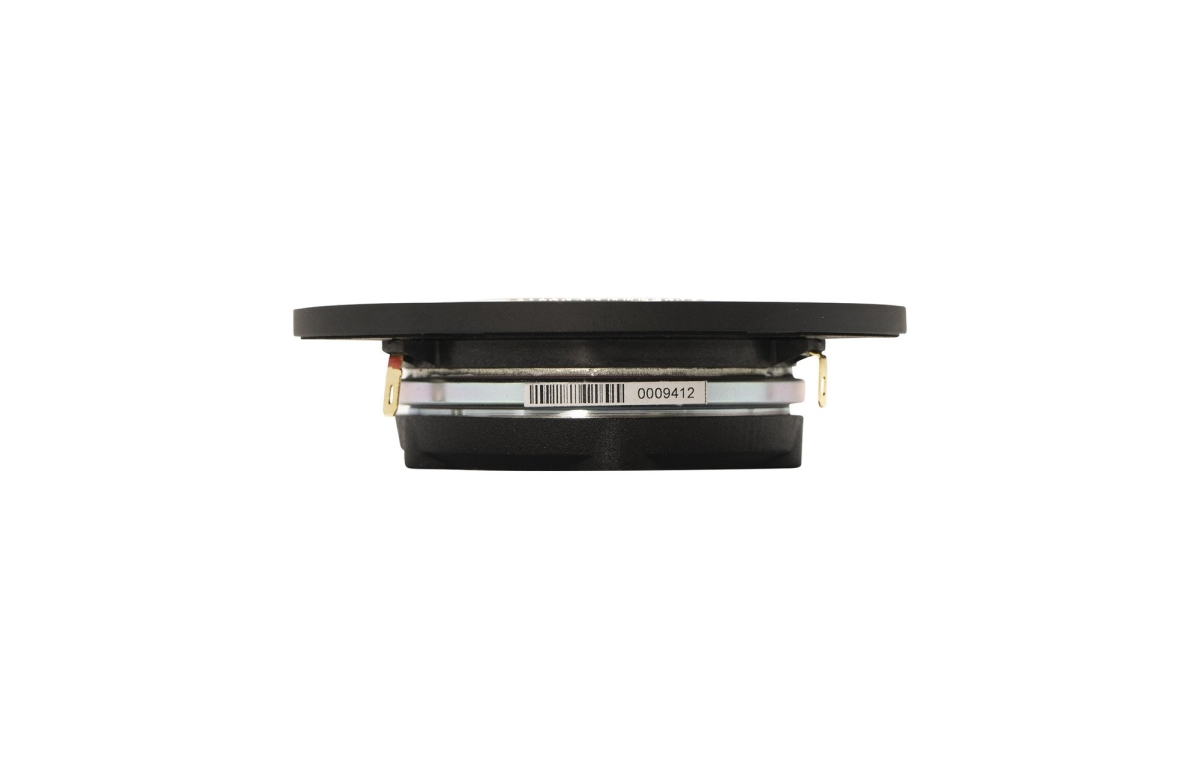

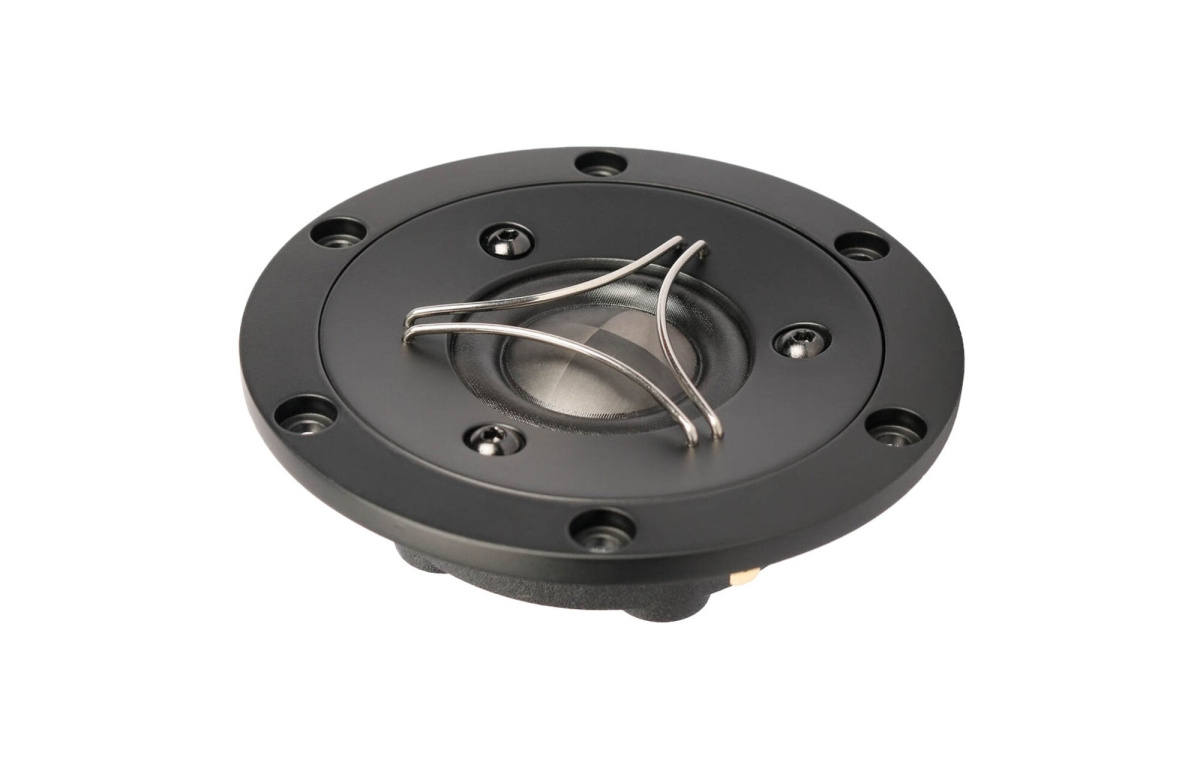

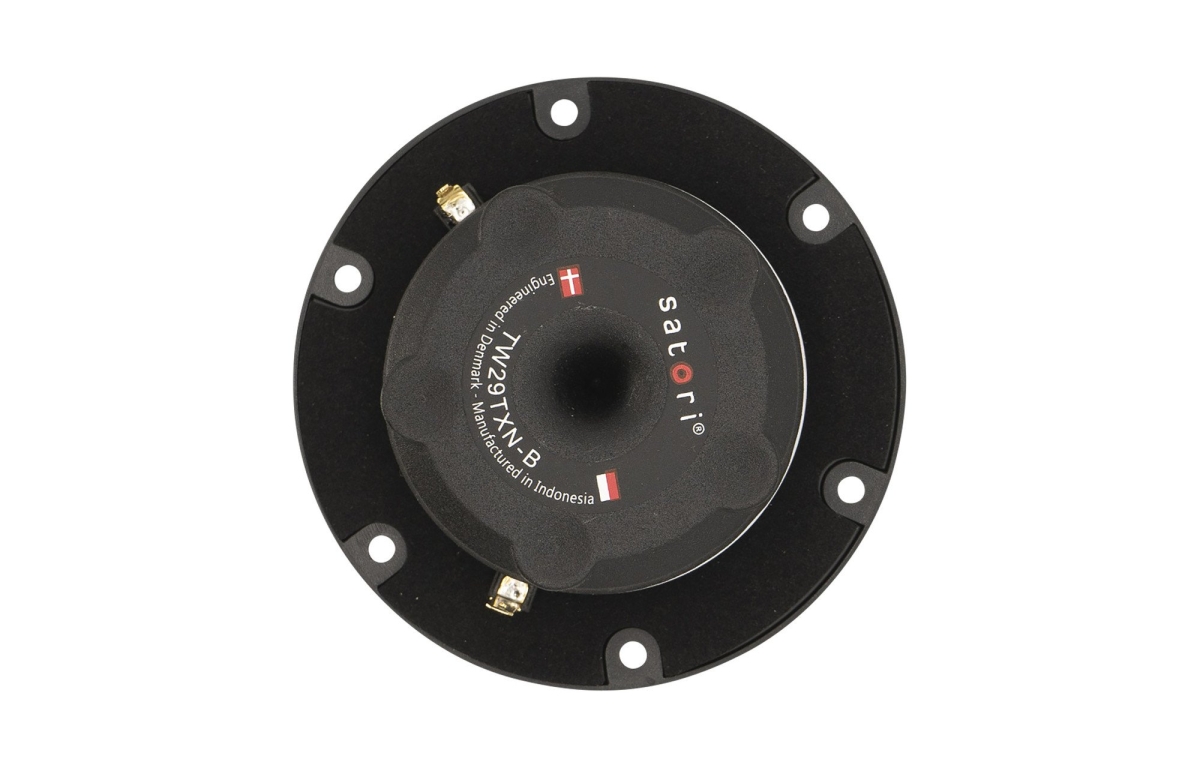

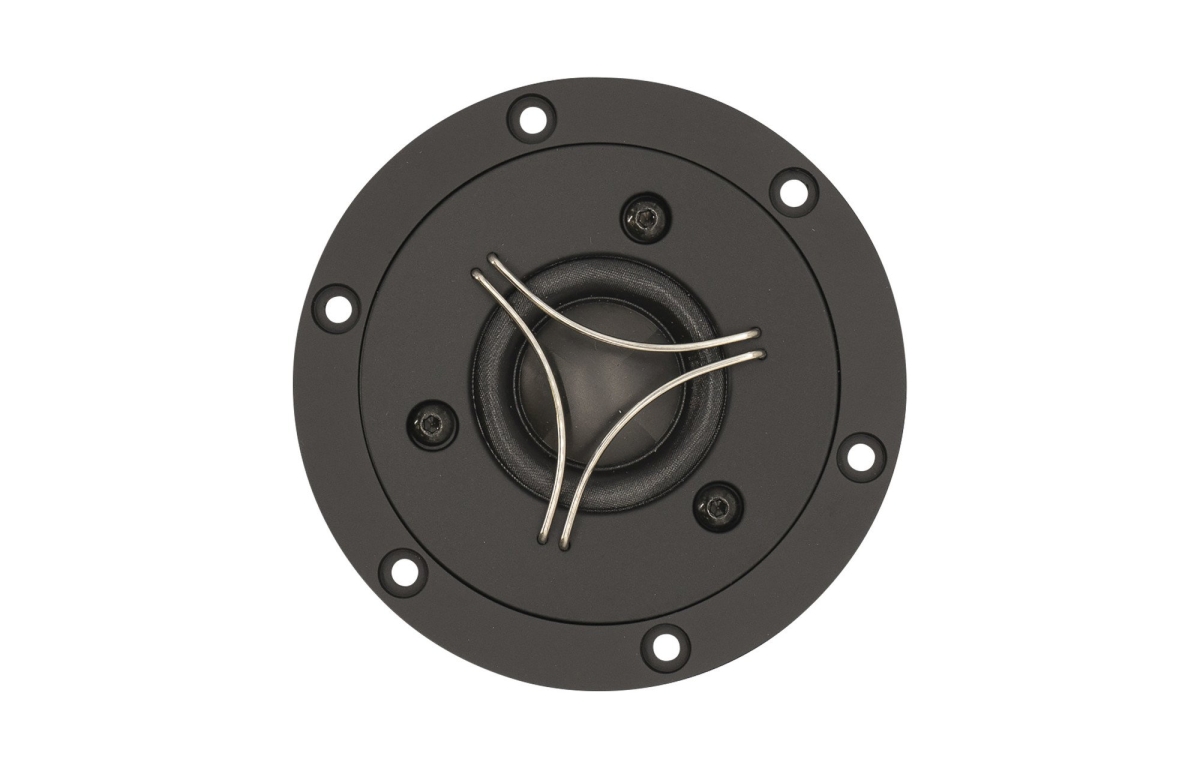

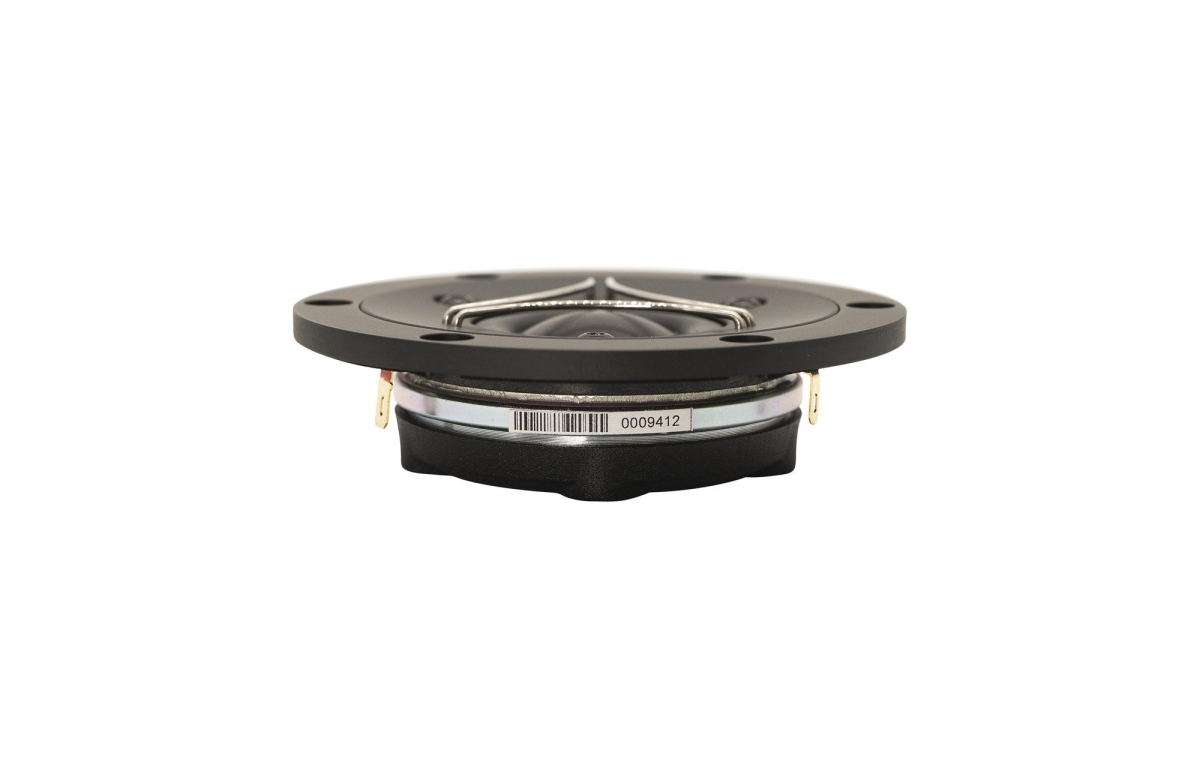

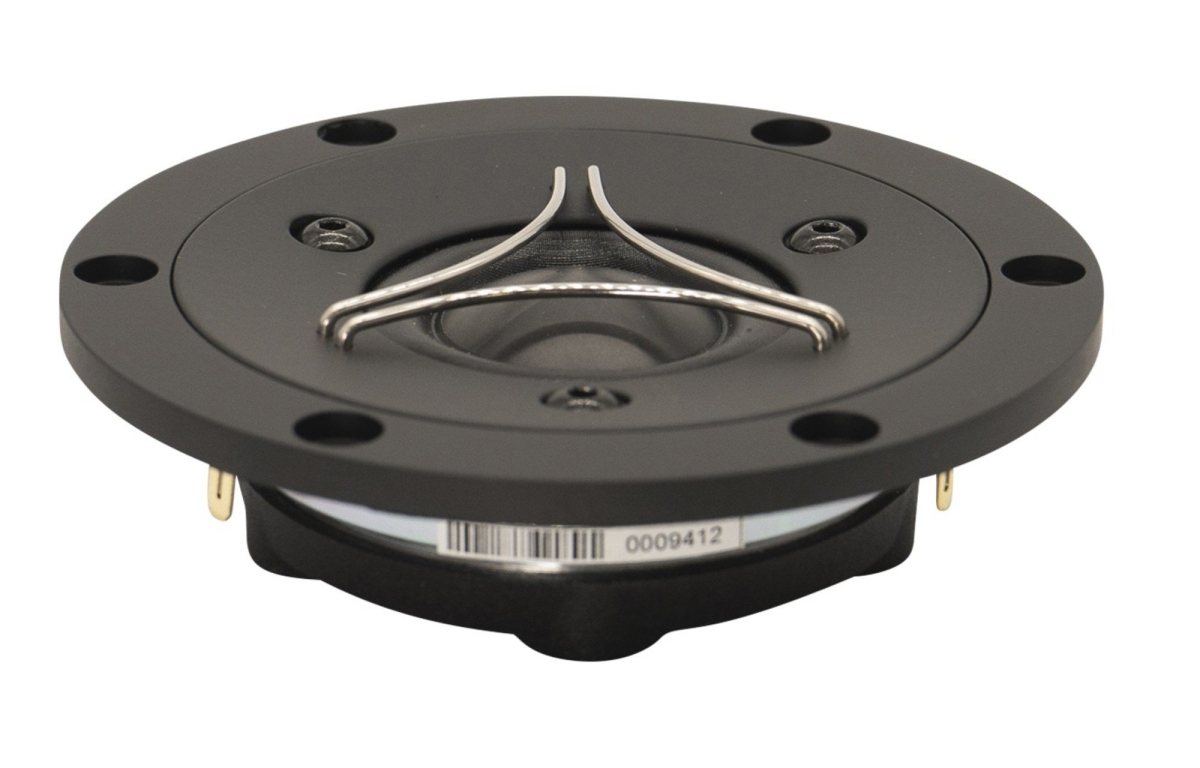

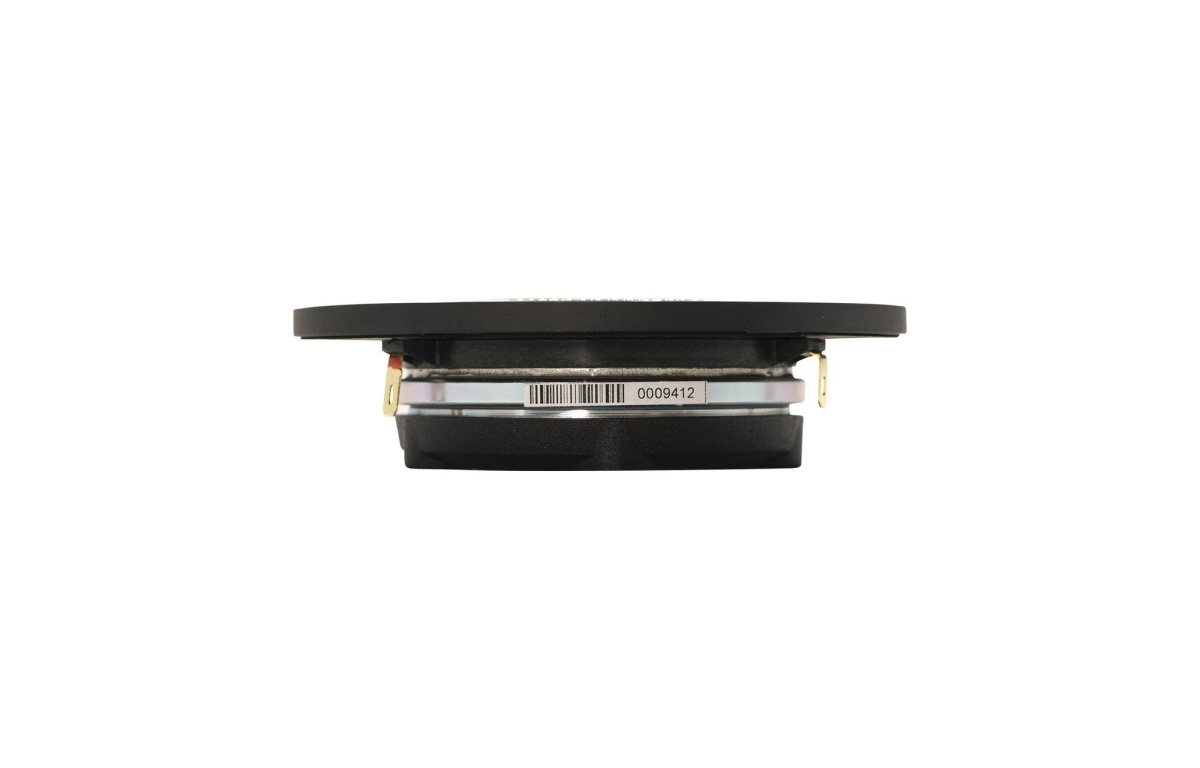

SB Acoustics TW29TXN-B är en högpresterande 1" diskant i Satori-serien, särskilt framtagen för krävande ljudåtergivning med extrem detaljrikedom och låg distorsion. Med en resonansfri TeXtreme®-dome i kolfiber erbjuder den en unik kombination av lätt vikt och styvhet som säkerställer exakt pistongrörelse och snabb transientrespons. TW29TXN-B:s konstruktion har dubbla balanserade kompressionskammare som förbättrar dynamiken och kontrollen över membranets rörelser, samtidigt som kopparkapslar effektivt minskar talspoleinduktans och fasförskjutningar. Den tvådelade aluminiumfrontplattan är mekaniskt avkopplad för att minimera oönskade vibrationer, och den saturationskontrollerade neodymmotorn med T-formad polstruktur ger en kraftfull men samtidigt ren och opåverkad ljudbild. Gjutet aluminiumhölje med optimerad dämpning och flödesoptimerad magnetstruktur bidrar till en balanserad och naturlig högfrekvensåtergivning som smälter elegant ihop med mellanregistret. Resultatet är en diskant som levererar öppenhet, detaljrikedom och dynamik – perfekt för avancerade högtalardesigners som vill skapa tydliga och engagerande ljudupplevelser.
- Resonansfri TeXtreme®-dome i kolfiber för låg distorsion och hög detaljåtergivning
- Dubbla balanserade kompressionskammare för förbättrad dynamik och kontroll
- Kopparkapslar minskar talspoleinduktans och fasförskjutning
- Mekaniskt avkopplad tvådelad aluminiumfrontplatta för minimerad resonans
- Saturationskontrollerad neodymmotor med T-formad polstruktur för låg distortion
- Gjutet aluminiumhölje med optimerad dämpning för ren ljudbild
- Flödesoptimerad magnetstruktur för effektiv koppling till bakre kammare
- CCAW-talspole med låg rörlig massa och silverledare för stabil signalöverföring
- Låg resonansfrekvens som underlättar integration med mellanregister
Förfinad konstruktion
TW29TXN-B använder TeXtreme®-materialet, en avancerad form av kolfiber som genom Spread Tow-teknik skapar extremt tunna och styva laminerade strukturer. Denna egenskap ger dome-membranet en mycket låg vikt och hög mekanisk styvhet, vilket möjliggör en snabb och exakt respons utan att introducera resonanser. De dubbla kompressionskamrarna balanserar membranets rörelser och förbättrar dynamik och kontroll, vilket ger en luftig och naturlig klang. Aluminiumfrontplattan är uppdelad i två delar med mekanisk avkoppling som reducerar vibrationer och oönskade resonanser, vilket bidrar till en transparent ljudåtergivning. Denna genomtänkta konstruktion är avgörande för att uppnå både detaljrikedom och kraftfull dynamik.
Motorsystem och magnetstruktur
Den saturationskontrollerade neodymmotorn i TW29TXN-B är designad med en T-formad polstruktur, vilket minskar magnetisk mättnad och därmed distortion vid höga ljudnivåer. Kopparkapslarna runt talspolen minskar dess induktans och fasförskjutning, vilket ger en renare och mer linjär frekvensrespons. Magnetstrukturen är flödesoptimerad för effektiv koppling till den bakre kompressionskammaren, vilket förbättrar den totala dynamiken och transientåtergivningen. Den gjutna aluminiumkammaren med optimerad dämpning bidrar också till att eliminera oönskade resonanser och säkerställa ett fokuserat ljud utan färgningar.
Integration och användning
Med en rekommenderad delningsfrekvens på 2600 Hz och 12 dB/oktav högpassfilter är TW29TXN-B utformad för att smidigt integreras med mellanregister och midbaser i avancerade högtalarsystem. Dess låga resonansfrekvens och höga känslighet gör den lättdriven och anpassningsbar till olika konstruktioner, samtidigt som den levererar en öppen och luftig diskantåtergivning. Silverledare i talspolen säkerställer stabil signalöverföring över tid och bidrar till lång livslängd. Denna diskant är ett utmärkt val för entusiaster och designers som vill skapa högtalare med klarhet, precision och musikalitet i fokus.
Specifikationer
Nominell impedans: 4 Ω
DC-resistans (Re): 3,0 Ω
Talspoleinduktans (Le): 0,02 mH
Effektiv membranyta (Sd): 9,6 cm²
Talspolediameter: 29 mm
Talspolehöjd: 2,0 mm
Luftgapshöjd: 2,5 mm
Linjärt slag (p-p): 0,5 mm
Rörlig massa inkl. luft (Mms): 0,51 g
Fri luftresonans (Fs): 650 Hz
Känslighet (2,83 V / 1 m): 96 dB
Mekanisk Q-faktor (Qms): 1,62
Elektrisk Q-faktor (Qes): 0,65
Total Q-faktor (Qts): 0,46
Kraftfaktor (Bl): 3,1 Tm
Effekttålighet: 80 W (IEC 268-5)
Magnetisk flödestäthet: 1,5 T
Magnetvikt: 0,10 kg
Nettovikt: 0,40 kg
