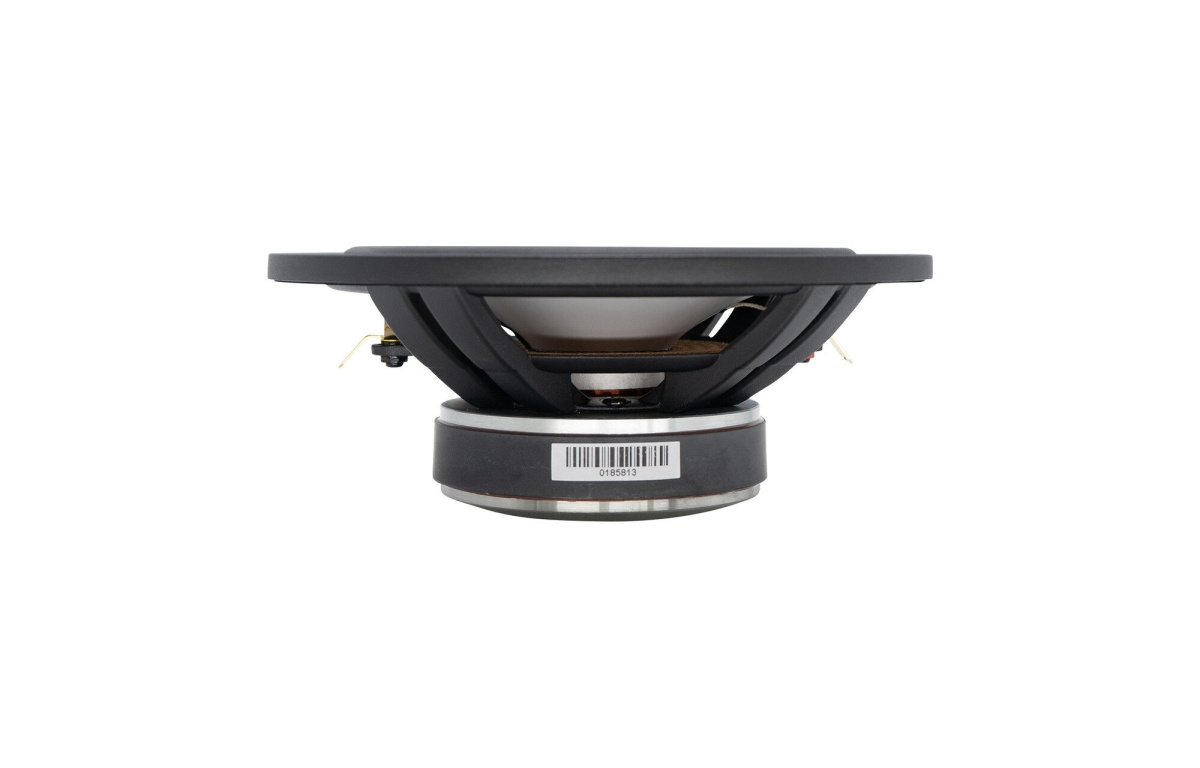

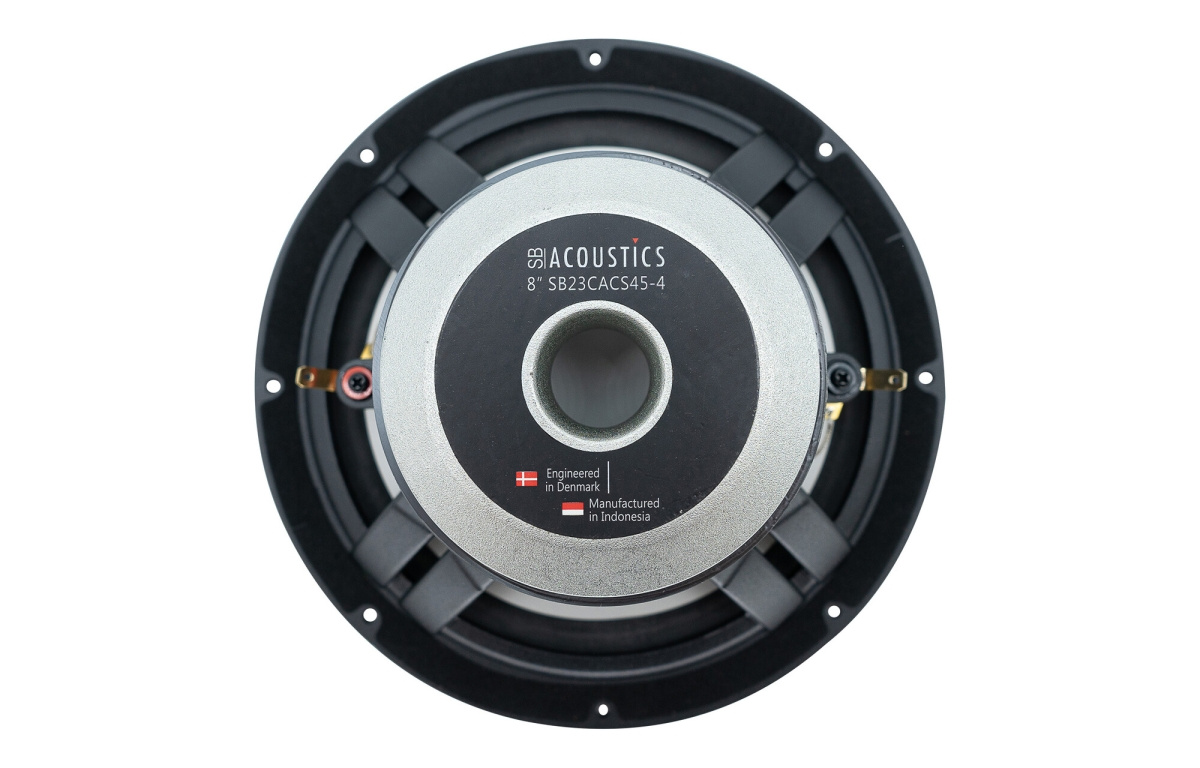

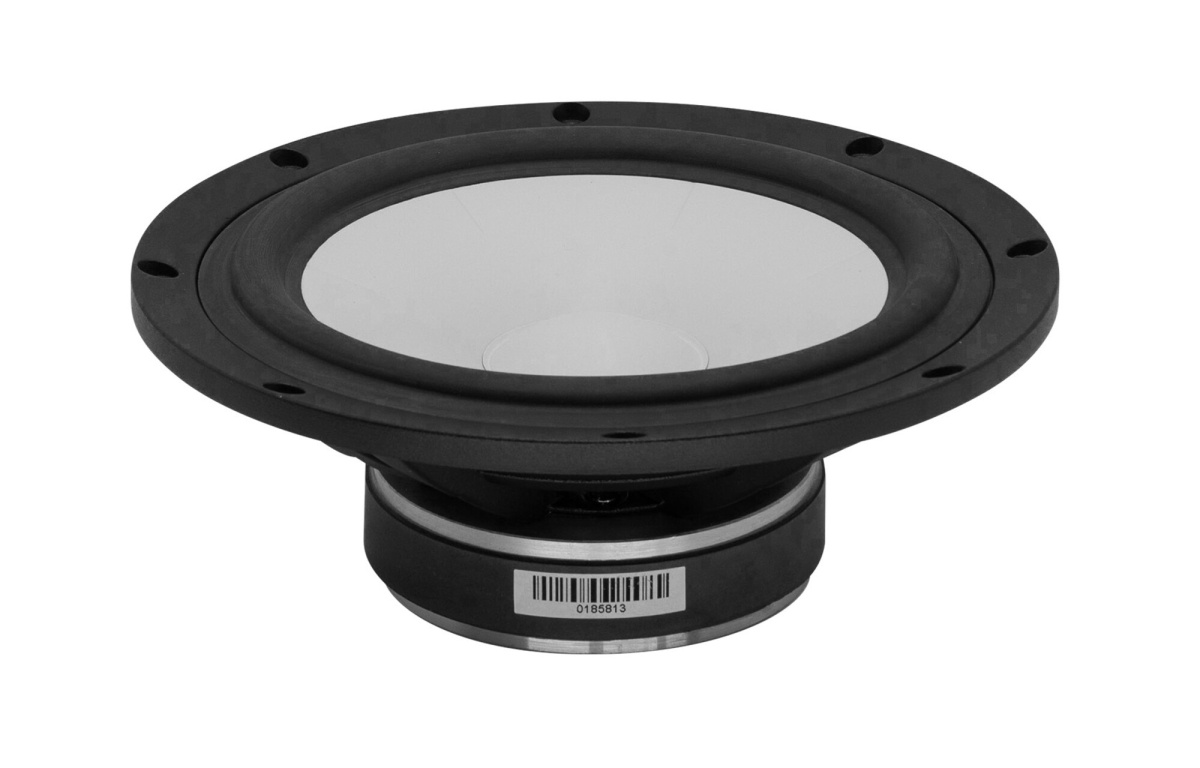

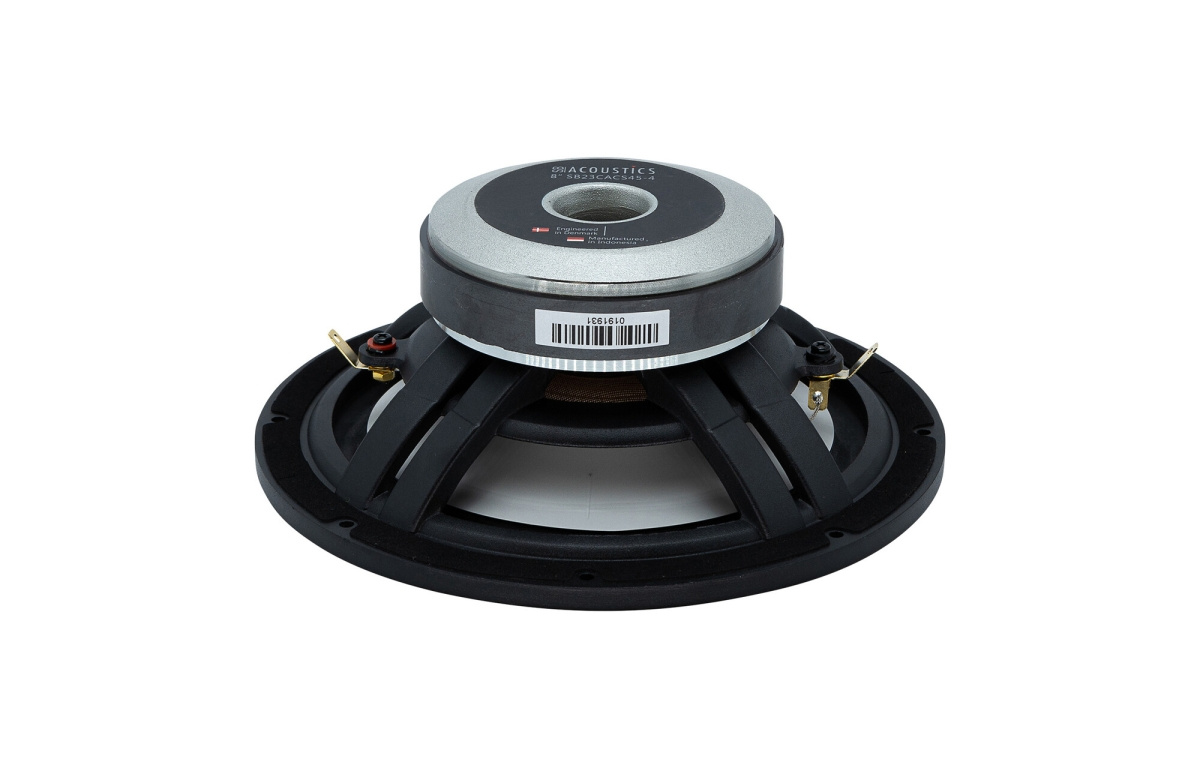

SB Acoustics SB23CACS45-4 är en 8" midbas/woofer i den uppskattade CAC-serien, som kombinerar en geometriskt förstärkt keramisk kon med en aluminiumkärna för en unik balans mellan styvhet och intern dämpning. Den keramiska ytan ger elementet en mycket kontrollerad kolvrörelse och begränsar breakup, vilket resulterar i ett rent och dynamiskt ljud med hög precision i mellanregister och bas. Med mjuk gummiupphängning, ventilerad polpelare och kortslutningsring i motorsystemet minimeras distorsion och kompression, vilket gör denna woofer till ett idealiskt val för krävande hifi-konstruktioner där både ljudkvalitet och byggbarhet prioriteras. Den relativt låga impedansen på 4 ohm och en känslighet på 90 dB gör SB23CACS45-4 lättdriven och kapabel att återge detaljerade nyanser i musiken, samtidigt som den klarar måttliga effektnivåer med en stabil och kontrollerad basåtergivning. Med sin robusta men ändå monteringsvänliga konstruktion passar den utmärkt i både slutna och ventilerade lådor där precision och musikalitet står i fokus.
- 8" keramisk-aluminiumkon med hög styvhet och låg breakup
- 4 ohm nominell impedans för god drivbarhet
- Mjuk gummiupphängning för förbättrad transientrespons
- Kortslutningsring i motorsystemet reducerar distorsion
- Ventilerad polpelare och aluminiumkorg minskar kompression
- CCAW-talspole med låg massa för snabb respons
- Shallow design underlättar montering i trånga utrymmen
- Effekttålighet 60 W (IEC 268-5) för stabil prestanda
- Känslighet 90 dB ger effektiv ljudåtergivning
Förfinad konstruktion
SB23CACS45-4 bygger på en avancerad kombination av material där den keramiska ytan är geometriskt förstärkt över en aluminiumkärna. Detta ger en kon som är extremt styv men samtidigt dämpad, vilket minskar oönskade resonanser och breakup i membranet. Den mjuka gummiupphängningen bidrar till en snabb och kontrollerad kolvrörelse, vilket förbättrar transientresponsen och ger en naturlig och dynamisk återgivning av bas och mellanregister. Den ventilerade polpelaren och den gjutna aluminiumkorgen säkerställer att värme och luft kan cirkulera effektivt, vilket minimerar kompression och ökar elementets linjäritet även vid hög belastning. Denna konstruktion gör SB23CACS45-4 till en högtalare som kombinerar hållbarhet med hög ljudkvalitet.
Motorsystem och drivning
Motorsystemet i SB23CACS45-4 är noggrant designat med en kortslutningsring som effektivt reducerar magnetisk distorsion och förbättrar linjäriteten i talspolens rörelser. Talspolen är av CCAW-typ (kopparbelagd aluminiumtråd), vilket ger en låg rörlig massa och därmed snabbare respons och bättre dynamik. Med en talspolediameter på 45,5 mm och en linjär talspolerörelse på hela 13 mm (peak-to-peak) hanterar elementet kraftfulla transienter utan att tappa kontroll. Den kombinerade effekten är en ren och kraftfull basåtergivning med låg distorsion, som är lätt att integrera i avancerade högtalarsystem.
Monteringsvänlighet och användning
Med en yttermått på 234 mm och en infällningsdiameter på 205 mm har SB23CACS45-4 en relativt kompakt form för sin klass, tack vare sin platta (shallow) konstruktion. Detta gör den enkel att montera i lådor med begränsat djup utan att kompromissa med prestanda. Den ventilerade aluminiumkorgen ger en stabil och robust infästning, samtidigt som den bidrar till effektiv kylning av motorsystemet. Tack vare sin balanserade ljudkaraktär och tekniska egenskaper passar den väl i både slutna och portade lådor, och är ett utmärkt val för både hemmabio och stereosystem där precision och dynamik är viktiga.
Specifikationer
Nominell impedans: 4 Ω
DC-resistans (Re): 3,3 Ω
Talspoleinduktans (Le): 0,27 mH
Effektiv membranyta (Sd): 216 cm²
Talspolediameter: 45,5 mm
Talspolehöjd: 19 mm
Luftgapshöjd: 6 mm
Linjärt talspolerörelse (p-p): 13 mm
Magnetisk flödestäthet: 0,86 T
Magnetvikt: 0,8 kg
Nettovikt: 2,7 kg
Fri luftresonans (Fs): 23 Hz
Känslighet (2,83 V / 1 m): 90 dB
Mekanisk Q-faktor (Qms): 6,0
Elektrisk Q-faktor (Qes): 0,35
Total Q-faktor (Qts): 0,33
Rörlig massa inkl. luft (Mms): 33 g
Kraftfaktor (Bl): 6,7 Tm
Ekvivalent volym (Vas): 95 liter
Eftergivlighet (Cms): 1,43 mm/N
Mekanisk förlust (Rms): 0,8 kg/s
Effekttålighet: 60 W (IEC 268-5)
Mått och montering
Ytterdiameter: Ø234,0 mm ±0,45 mm
Bultcirkel / skruvhål: 8 × Ø7,9 mm
Infällningsdiameter (cutout): Ø205,0 mm
Frontdiameter: Ø219 ±0,1 mm
Skruvhål: 8 × Ø4,3 mm
Monteringsdjup bakom front: ca 80,7 mm
