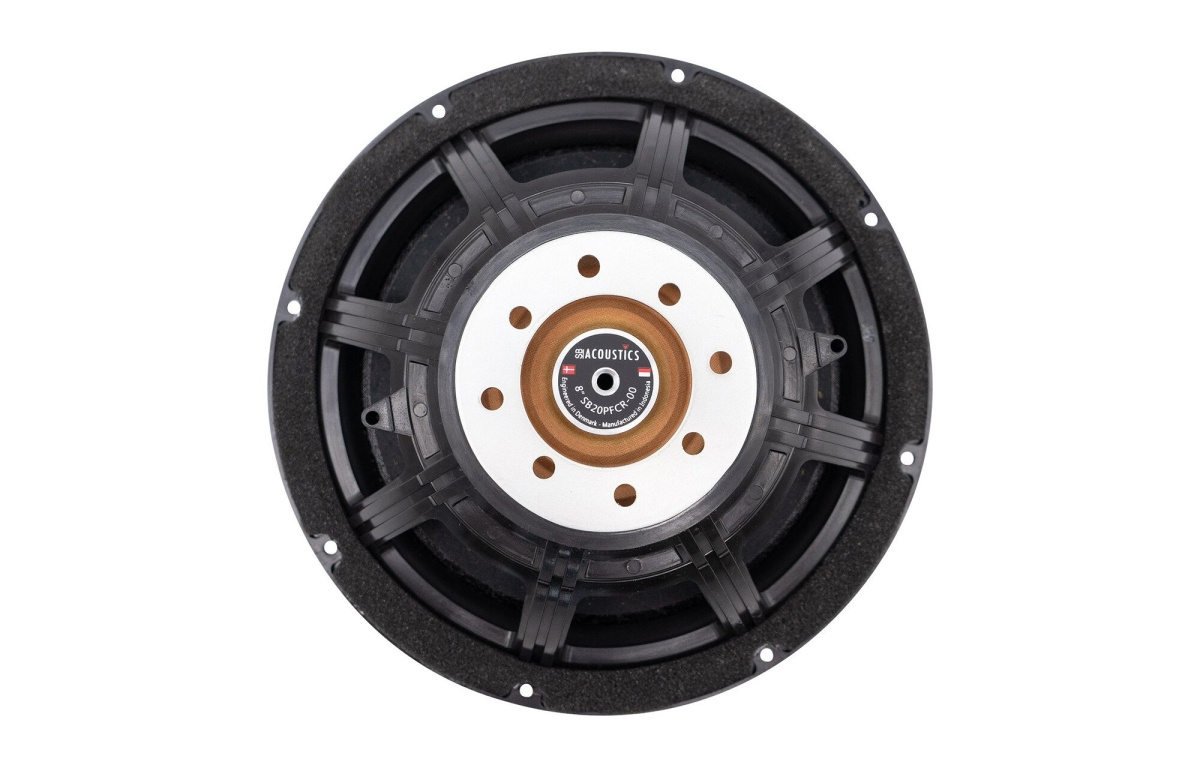

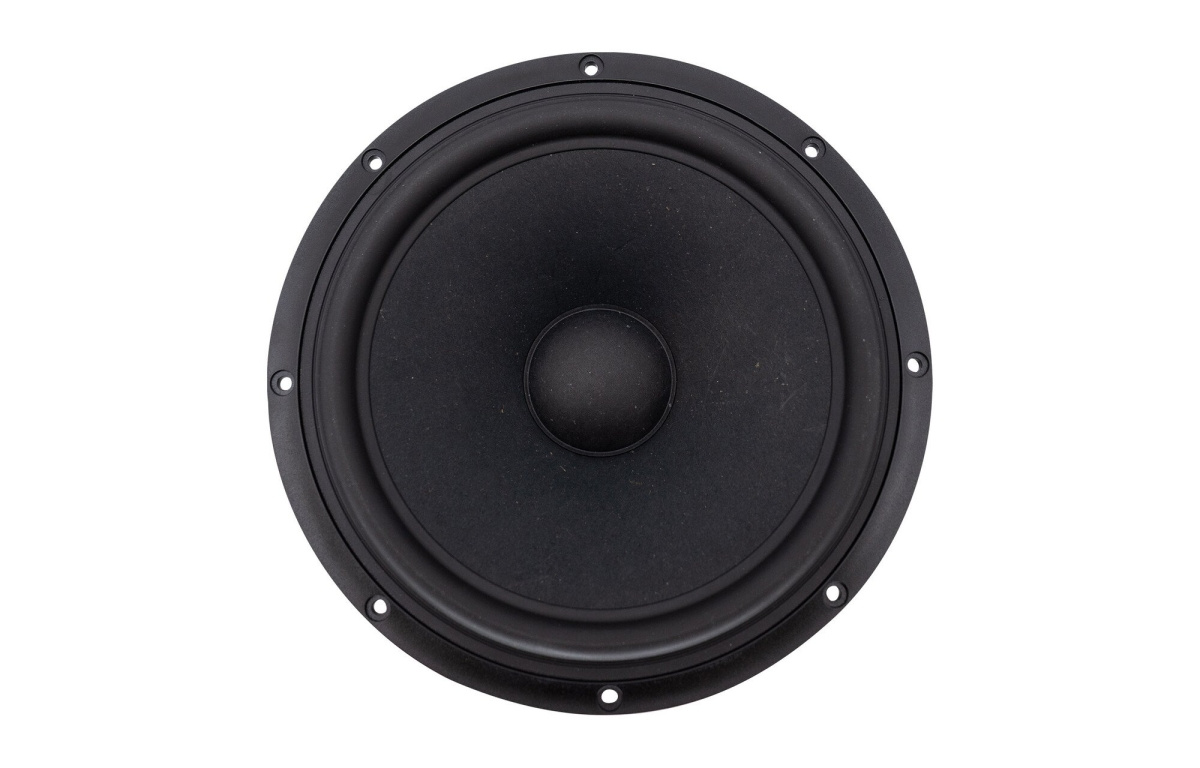

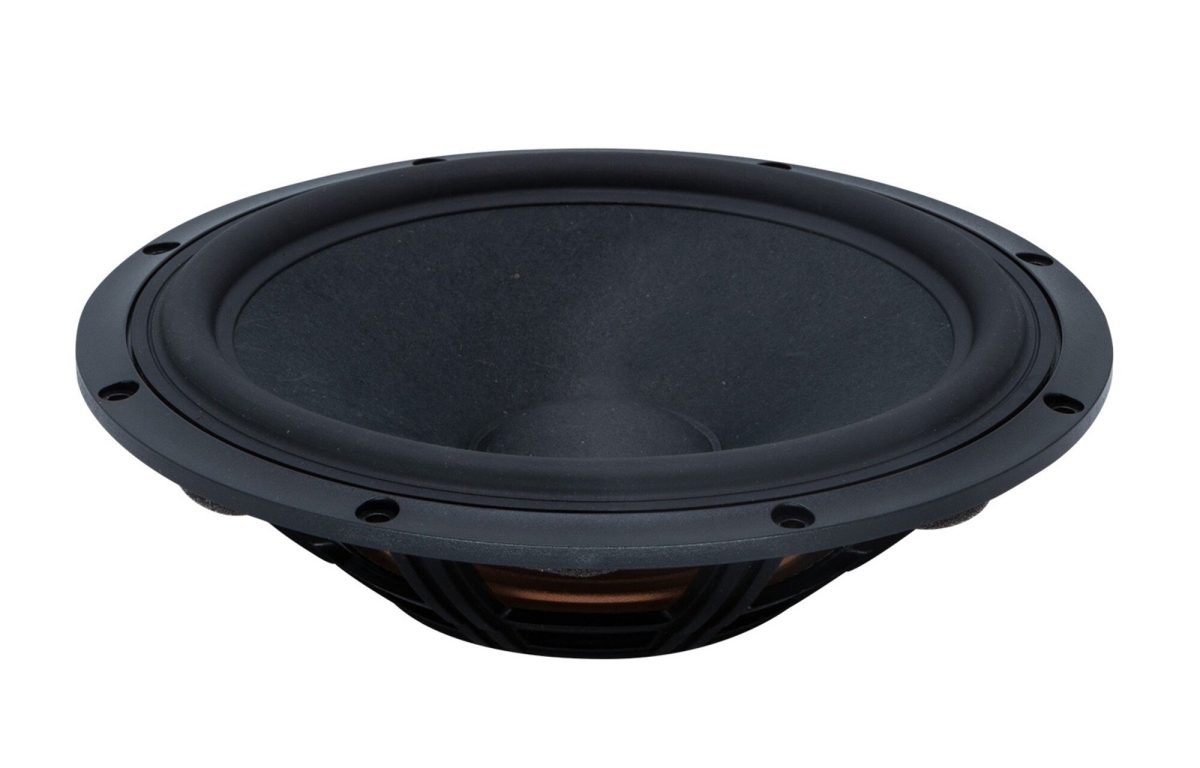

SB Acoustics SB20PFCR-00 är en 8" passiv radiator i naturfiberkon som lyfter basåtergivningen till nya höjder utan behov av port. Utvecklad för att ge en linjär och kontrollerad djupbas, kombinerar den en noggrant utformad konstruktion med justerbar rörlig massa, vilket möjliggör fintrimning av avstämningen efter högtalarens akustiska miljö. Genom att ersätta traditionella portlösningar med denna passiva radiator får du en mer exakt och slamfri basåtergivning, vilket bidrar till en mer dynamisk och engagerande ljudbild. Den ventilerade och förstärkta plastchassit i kombination med det interna naturfibermembranet ger en robust och samtidigt följsam respons som gör SB20PFCR-00 till ett självklart val för avancerade basreflexkonstruktioner och slutna lådor som vill maximera den låga ändan av frekvensspektrumet.
- 8" membran i naturfiber för naturlig och detaljerad basåtergivning
- Ventilerat och förstärkt plastchassi för stabilitet och låg resonans
- Justerbar rörlig massa för exakt avstämning av basresponsen
- Gummiupphängning med låg dämpning för snabb och kontrollerad membranrörelse
- Låg resonansfrekvens (22 Hz) för djup och fyllig bas
- Maximalt mekaniskt slag ±11 mm för hög dynamisk kapacitet
- Optimerad för att ersätta port i basreflexlådor och slutna konstruktioner
- Robust och lätt konstruktion med nettovikt på 0,68 kg
Förfinad konstruktion

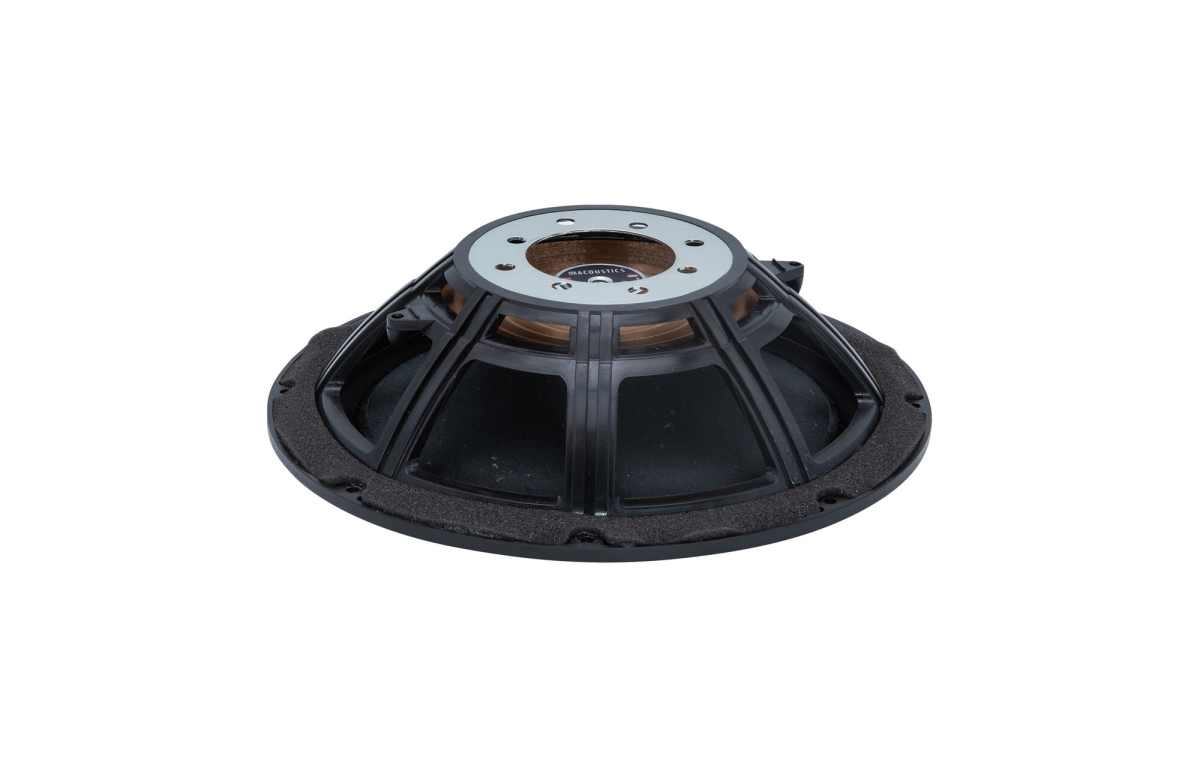

SB20PFCR-00 bygger på en ventilerad och förstärkt plastkorg som minimerar oönskade resonanser och vibrationer. Membranet i naturfiber är tillverkat internt av SB Acoustics och kombinerar styrka med låg massa, vilket ger en snabb och exakt respons i basregistret. Gummiupphängningen är vald för att erbjuda minimal dämpning, vilket möjliggör att membranet rör sig fritt och följsamt även vid hög belastning. Den justerbara rörliga massan är en unik egenskap som låter konstruktören finjustera basreflexens avstämning utan att byta delar, vilket ger stor flexibilitet i designarbetet. Sammantaget borgar denna konstruktion för en stabil och pålitlig passiv radiator som levererar djup och kontrollerad bas.
Exakt basåtergivning
Med en resonansfrekvens på 22 Hz och ett maximalt mekaniskt slag på ±11 mm är SB20PFCR-00 kapabel att återge de djupaste basfrekvenserna med precision och kontroll. Den passiva radiatorns funktion är att ersätta en port och därigenom eliminera portbrus och luftvirvlingar som annars kan påverka ljudkvaliteten negativt. Detta resulterar i en renare och mer dynamisk basåtergivning, där varje ton får utrymme och definition. Den justerbara massan gör det möjligt att anpassa basen efter lådans volym och karaktär, vilket ger optimal integration med övriga element i högtalarsystemet.
Mått och montering
Med en ytterdiameter på 226 mm och ett monteringsdjup på 86 mm är SB20PFCR-00 designad för att passa i standardiserade lådor utan att kompromissa med installationen. Skruvhålen är åtta till antalet med diameter 4,3 mm, vilket ger en säker och stabil montering. Flänstjockleken på 5 mm bidrar till att radiatorn kan fästas tätt och vibrationfritt mot lådans väggar. Totalt djup inklusive fläns är cirka 98 mm, vilket gör den lämplig för både slutna och basreflexkonstruktioner där platsen är begränsad men kraven på basåtergivning höga.
Specifikationer
Effektiv membranyta (Sd): 324 cm²
Fri luftresonans (Fs): 22 Hz
Eftergivlighet (Cms): 1,7 mm/N
Rörlig massa inkl. luft (Mms): 92 g
Maximalt mekaniskt slag (Xmech): ±11 mm
Mekanisk förlust (Rms): 2,0 kg/s
Mekanisk Q-faktor (Qms): 7,5
Ekvivalent volym (Vas): 32 liter
Nettovikt: 0,68 kg
Ytterdiameter: Ø226,0 mm
Monteringsdjup: 86,0 mm
Totalt djup: ca 98 mm
Skruvhål: 8 × Ø4,3 mm
Flänstjocklek: 5 mm
