- Extremt prisvärt RIAA-steg med teknik ärvd från de dyrare Box-serien
- Kompakt format med en bredd på endast 103 mm
- Dual-mono kretslayout för förbättrad kanalseparation
- Helt diskret kretslösning utan operationsförstärkare och med lågbrusig FET-ingång

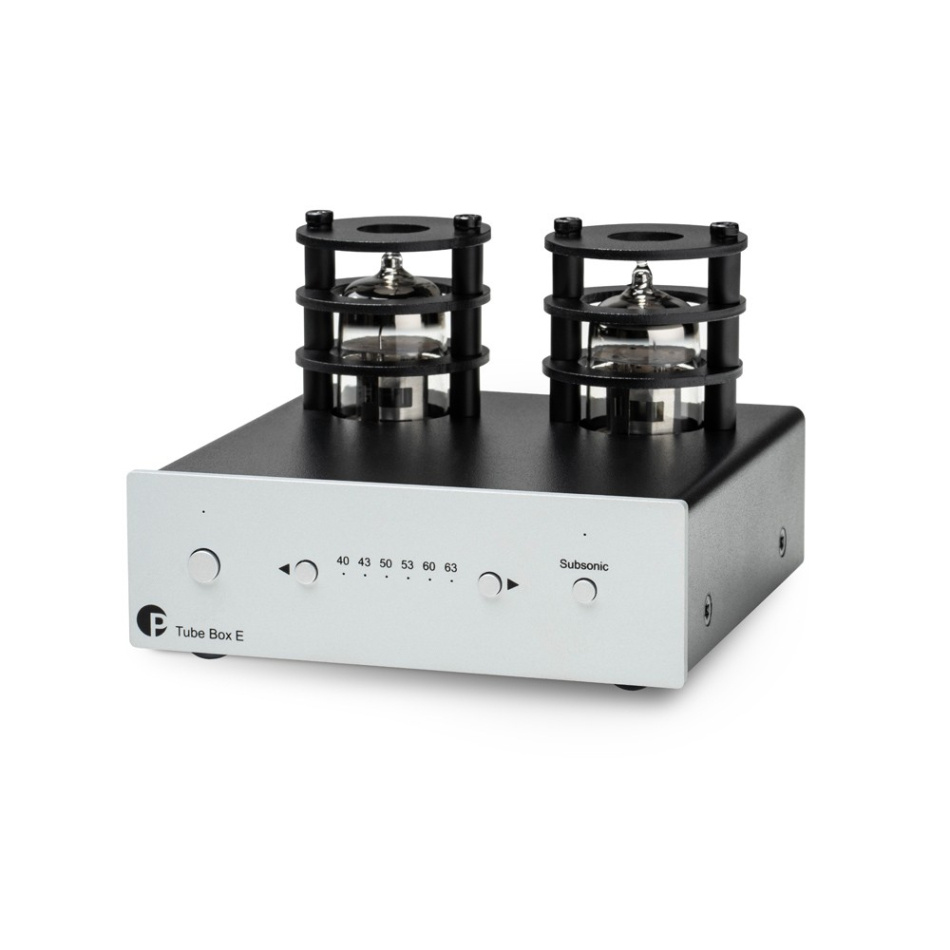

- Har två utbytbara ECC83-rör i utgången som ger en lite varmare rörkaraktär

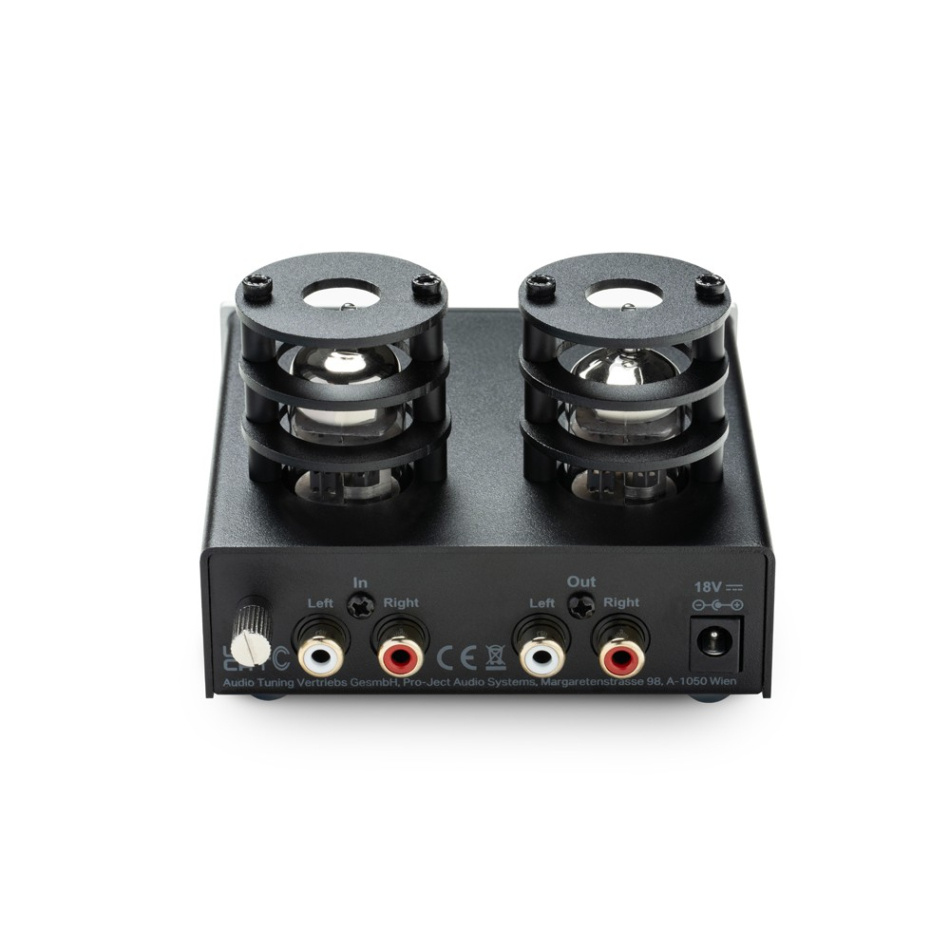

- Guldpläterade RCA-anslutningar
- Stöd för både MM, högnivå-MC och MC-pickuper
- Sex förstärkningslägen (gain) på 40, 43, 50, 53, 60 och 63 dB
- Justerbar kapacitans: 47, 147, 267, 367, 487 och 587 pF
- Justerbar belastningsimpedans för MC för optimal matchning: 10, 100, 470, 1.000 och 2.000 Ohm
- Omkopplingsbart subsonicfilter vid 20 Hz med 18 dB/oktav
- Två-delad passiv och aktiv RIAA-korrigering med noggrannhet med maximalt ±0.5 dB avvikelse
- Extern 18 V / 1A DC nätdel för minimal störinverkan
Pro-Ject Box Design Series
Hela Box-serien och dess olika nivåer bygger på en enkel men genomtänkt idé: att leverera seriös Hifi i ett format som tar minimalt med plats. Serien tog sin början med tillbehör till Pro-Jects skivspelare, där det prisvärda RIAA-steget Phono Box snabbt blev en stor framgång och passerade 100.000 sålda exemplar. Sedan dess har Box-serien vuxit till en komplett serie av kompakta Hifi-komponenter. Här finns inte längre bara lösningar för vinyl, utan möjligheten att bygga ett helt stereosystem i mikroformat med bl.a förstärkare, DAC och nätverksstreaming. Trots de små måtten är konstruktionen långt ifrån förenklad. Kabinetten tillverkas i skärmande aluminium utan plast, vilket ger god stabilitet och minskar påverkan från resonanser och elektriska störningar. Invändigt används noggrant utvalda komponenter och dataoptimerade kretskort med SMD-teknik för att hålla signalvägarna så korta som möjligt. Guldpläterade anslutningar bidrar till tillförlitlig signalöverföring och lång livslängd. Resultatet är en serie som kombinerar kompakt design, genomtänkt teknik och hög ljudkvalitet på ett sätt som gör Box Design till ett mycket attraktivt val för den som vill bygga ett flexibelt och välljudande Hifi-system utan stora apparater.
ECC83 ger mer än bara rörglöd
De två ECC83-rören är en central del av Tube Box E och har en tydlig funktion bortom det visuella. ECC83, internationellt även benämnt 12AX7, är en dubbeltriod med hög förstärkningsfaktor som sedan länge används i ljudkretsar där små signaler ska förstärkas med god känslighet. I Tube Box E kombineras rören med en diskret uppbyggnad och FET ingång, vilket låter Pro-Ject hålla bruset under kontroll samtidigt som rörsteget får bidra med sin egen karaktär. Ljudmässigt beskriver tillverkaren presentationen som fyllig, avslappnad och rik i mellanregistret. I praktiken är det just rörets sätt att hantera övertoner och dynamiska övergångar som många förknippar med en mer kroppslig och mindre steril återgivning. Rösten får närvaro, stränginstrument får textur och inspelningen kan upplevas mer sammanhängande. Eftersom rören dessutom är utbytbara finns möjlighet att experimentera med andra kompatibla ECC83 och forma systemets karaktär efter egen smak.
Sex gainlägen för rätt arbetsområde

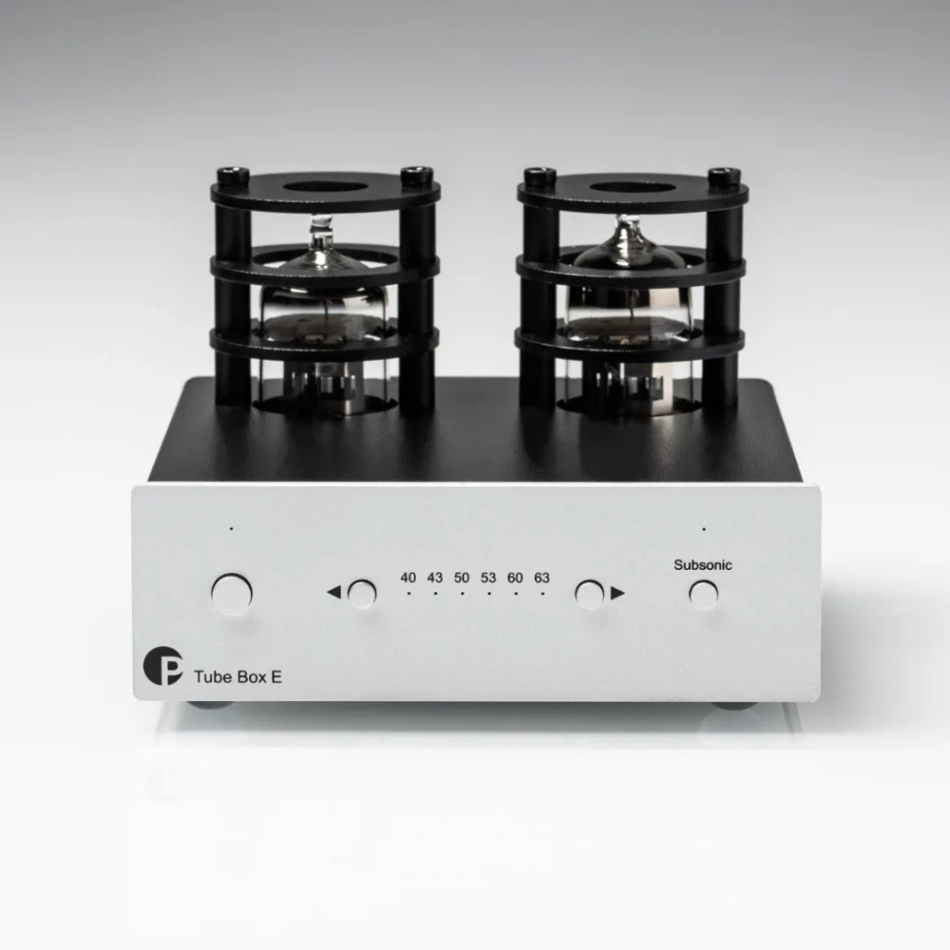

Pickupens utsignal varierar kraftigt mellan olika konstruktioner, och därför har Tube Box E ovanligt finstegad förstärkning. Via frontpanelen väljer du mellan 40, 43, 50, 53, 60 och 63 dB, där aktuellt värde visas med lysdiod. De lägre nivåerna passar typiskt MM och många high output MC, medan de högre förstärkningslägena är avsedda för pickuper med betydligt lägre utsignal, exempelvis low output MC. Att kunna välja rätt gain handlar inte bara om volym. För låg förstärkning kan ge ett försiktigt och brusmässigt mindre gynnsamt resultat, medan för mycket gain kan minska marginalerna innan överstyrning. Med sex steg går det därför att placera phonosteget i ett lämpligt arbetsområde för just den pickup som används. Pro Jects manual anger dessutom ett signalbrusförhållande på 77 dB A vägt vid 40 dB gain och 65 dB vid bland annat 50 och 63 dB, vilket visar att konstruktionen är utvecklad för att hantera även mycket små pickupsignaler.
Fintrimma MM med sex kapacitansvärden
För MM och high output MC kan kapacitansen ha tydlig påverkan på frekvensgången i den övre delen av registret. Tube Box E börjar vid en fast grundkapacitans på 47 pF och låter dig därefter välja totalt 147, 267, 367, 487 eller 587 pF via DIP omkopplarna på undersidan. Ingångsimpedansen är då normalt 47 kiloohm. Det gör det möjligt att anpassa phonosteget efter pickupens rekommenderade belastning och dessutom ta hänsyn till kapacitansen i tonarmskabeln. En olämplig total kapacitans kan tillsammans med pickupens induktans påverka var resonanser uppstår och därmed förändra diskantbalansen. Rätt värde kan därför ge en mer korrekt och naturlig topp, med bättre balans mellan luft, tydlighet och lugn. Som konkret exempel anger Pro Ject 147 pF och 47 kiloohm som inställning för Ortofon 2M Red. Tube Box E ger därmed möjlighet att göra en verklig elektrisk matchning snarare än att nöja sig med en enda generell MM ingång.
MC-belastning för optimal matchning och ljudkvalitet
Lågnivå-MC ställer andra krav på phonosteget. Här är ingångskapacitansen i praktiken betydligt mindre relevant, medan belastningsimpedansen kan påverka både nivå, transientrespons och tonal balans. Tube Box E erbjuder valbara lägen på 10, 100, 470, 1.000 och 2.000 Ohm via DIP-omkopplarna på undersidan. Dessutom finns kombinationer av belastningsmotstånd, vilket ger ytterligare flexibilitet för den som vill arbeta mer detaljerat med pickupmatchningen. Tillsammans med gain upp till 63 dB gör detta Tube Box E användbart med ett brett urval av MC-pickuper och inte enbart modeller med hög utsignal. Utgångspunkten bör alltid vara pickuptillverkarens rekommendation, men möjligheten att prova närliggande värden gör det också möjligt att finjustera presentationen i det egna systemet. Den här graden av anpassning är en av Tube Box E:s starkaste tekniska egenskaper och gör den intressant även när pickupen senare uppgraderas.
Diskret signalväg, noggrann RIAA och användbart subsonicfilter
Bakom rören finns en genomtänkt analog konstruktion. Tube Box E använder inga operationsförstärkare utan är helt diskret uppbyggd, med FET ingång, dual mono kretslösning, polystyrenkondensatorer där det är lämpligt och flera interna matningssektioner. RIAA-korrigeringen utförs i två delar, passivt och aktivt, och håller enligt Pro Ject en avvikelse på maximalt ±0,5 dB över 20 Hz till 20 kHz. Det innebär att skivans ursprungliga RIAA-kodning återställs med hög precision innan signalen lämnar phonosteget. På fronten finns dessutom ett subsonicfilter som arbetar vid 20 Hz med 18 dB per oktav. Det kan vara särskilt användbart med skivor som är vågiga eller när tonarm och pickup skapar lågfrekventa resonanser som annars belastar förstärkare och högtalare utan att bidra med hörbar musik. Hela elektroniken sitter i ett metallchassi som hjälper till att skärma den känsliga pickupsignalen från elektromagnetiska störningar.
