- 4 ohm nominell impedans
- 90 dB känslighet vid 2,83 V/1 m
- Låg resonansfrekvens på 850 Hz
- 40 W effekttålighet enligt IEC 268-5
- Neodymiummotor med kopparkåpa för låg induktans
- CCAW-talspole som reducerar den rörliga massan
- Total rörlig massa inklusive luft på endast 0,25 g
- Dämpad bakkammare för kontrollerad resonans och större frihet vid delning
- Effektiv membranyta på 4,9 cm²
- Säljes styckvis!

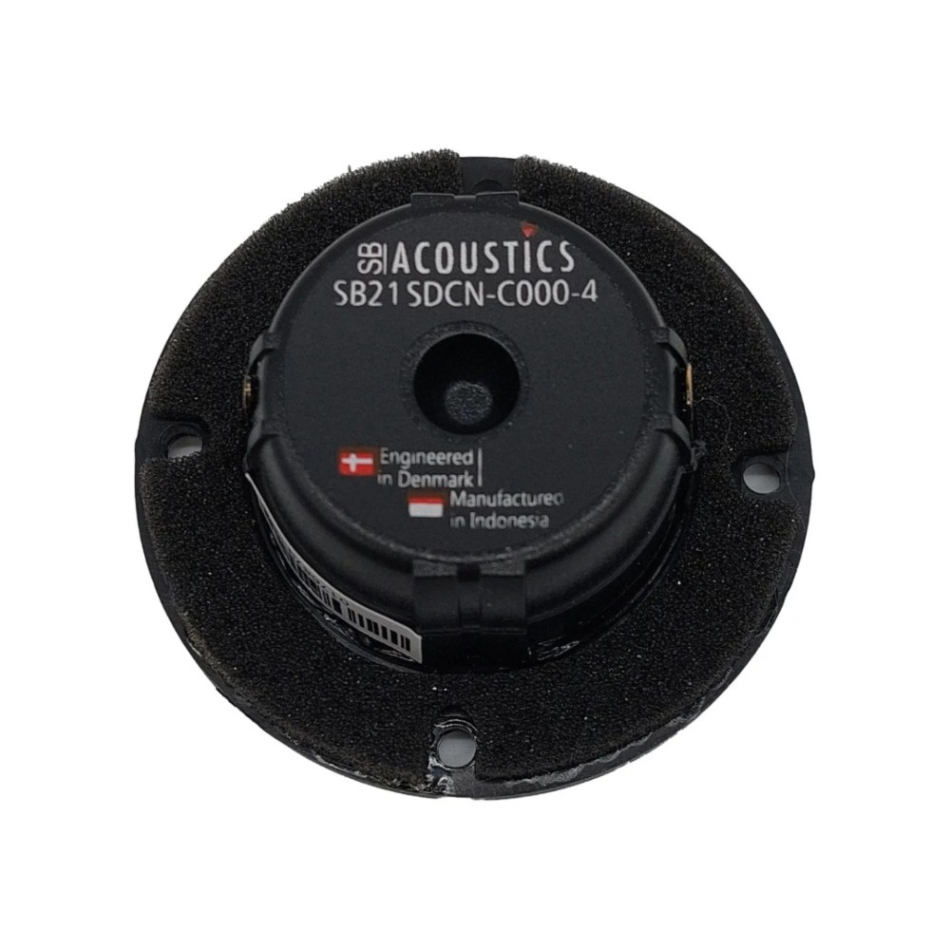

Neodymiummotor med fokus på låg induktans
Motorsystemet i SB21SDCN-C000-4 är byggt kring en kompakt neodymiummagnet som ger hög magnetisk styrka utan att kräva en skrymmande konstruktion. En central del är kopparkåpan i motorsystemet, vars uppgift är att minska variationer i talspolens induktans. Lägre induktans bidrar till ett mer förutsägbart elektriskt beteende och minskar samtidigt den fasförskjutning som annars kan uppstå längre upp i frekvensområdet. För högtalarkonstruktören innebär det ett element som är enklare att integrera och som ger bättre förutsättningar för ett välkontrollerat delningsfilter. Konstruktionen handlar alltså inte bara om högfrekvent energi, utan om att skapa stabila elektriska och mekaniska arbetsförhållanden som låter diskanten återge detaljer med precision och låg färgning.
Lätt CCAW-talspole för snabb respons
Talspolen är lindad med CCAW, kopparbelagd aluminiumtråd, vilket kombinerar god elektrisk ledningsförmåga med betydligt lägre vikt än en traditionell talspole helt i koppar. Den låga massan är särskilt värdefull i en diskant där membranet måste kunna accelerera och bromsa mycket snabbt. Den totala rörliga massan, inklusive den luft som membranet sätter i rörelse, är endast 0,25 gram. Det ger goda förutsättningar för snabb transientrespons och tydlig återgivning av små nivåskillnader i musiken. Mellan talspolen och anslutningarna används dessutom silverledare som är valda för lång livslängd och pålitlig signalöverföring. Tillsammans skapar dessa detaljer ett drivsystem där låg massa och elektrisk kontroll samverkar för en ren och följsam diskantåtergivning.

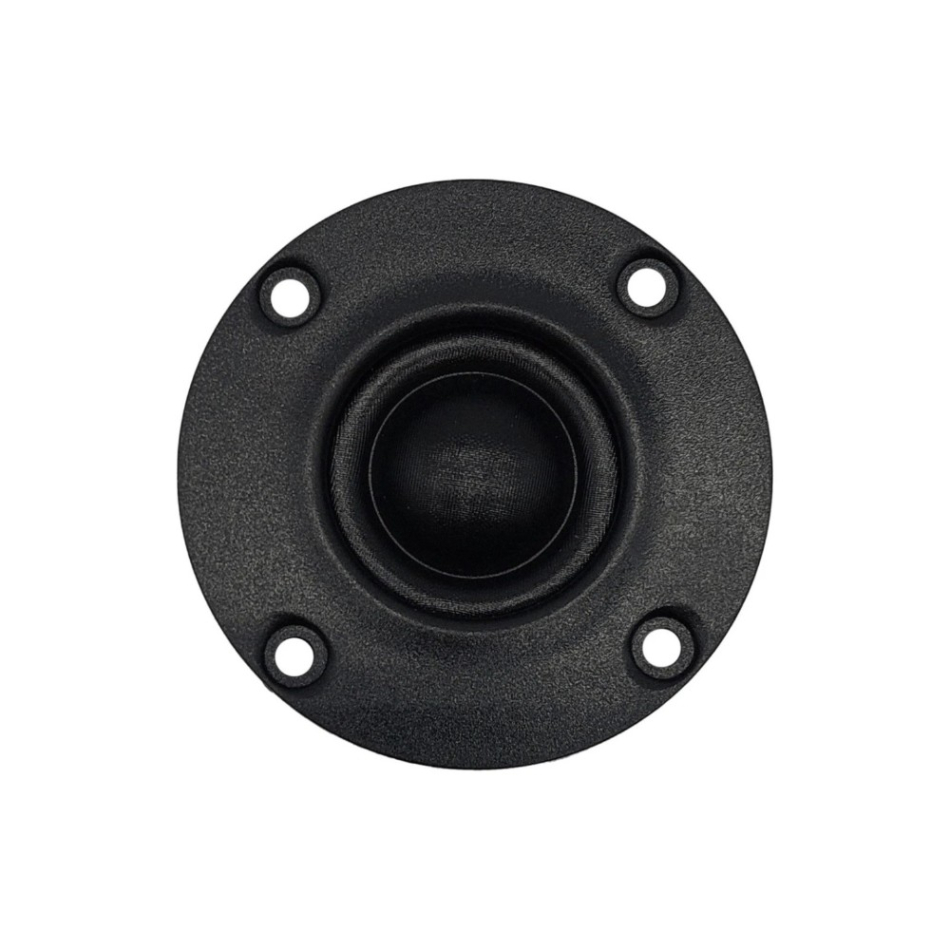

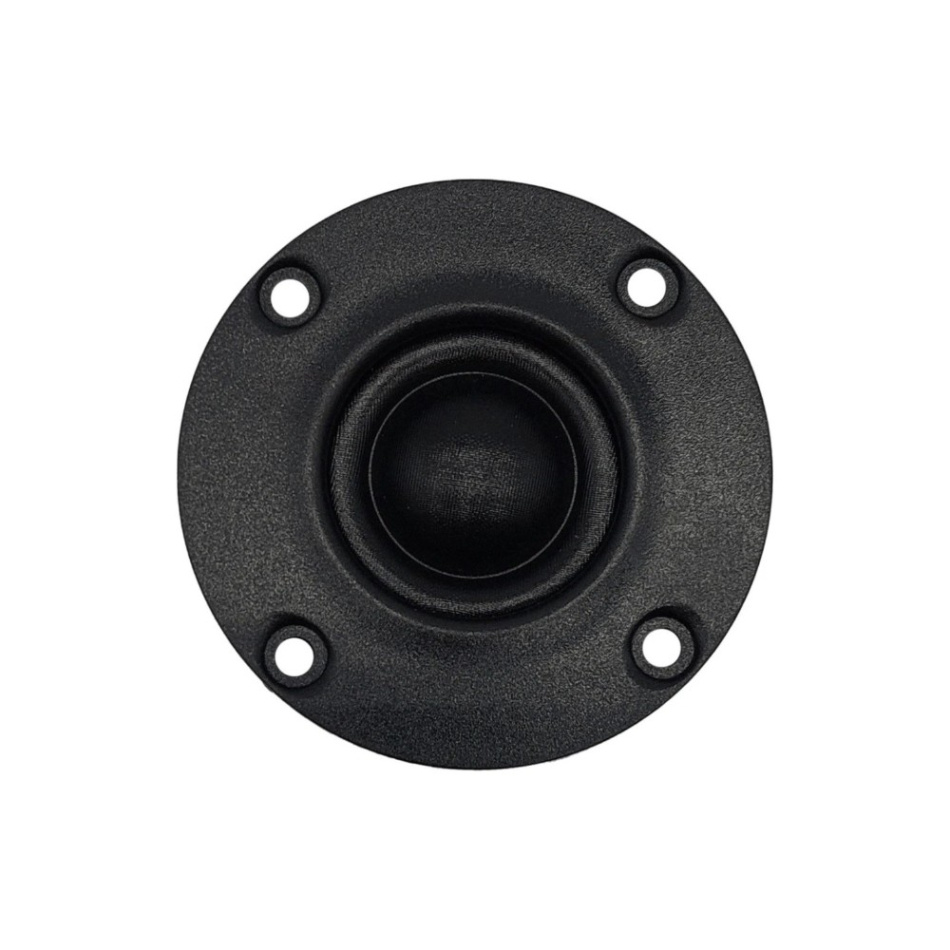

Stor dome och dämpad bakkammare
Trots det kompakta formatet har SB21SDCN-C000-4 en relativt stor dome med en effektiv kolvyta på 4,9 cm². Den större strålande ytan hjälper elementet att arbeta effektivt samtidigt som belastningen på membranet kan hållas under kontroll. Bakom domen sitter en icke resonerande bakkammare med optimerad dämpning som reducerar oönskade reflexer och hjälper till att kontrollera systemets resonanser. Kombinationen är en viktig anledning till att den fria resonansfrekvensen kan hållas så låg som 850 Hz. En låg resonansfrekvens betyder inte att diskanten ska delas där, men den ger konstruktören mer marginal när delningsfrekvens och filterbranthet ska optimeras. Det gör SB21SDCN-C000-4 särskilt användbar i konstruktioner där en sömlös och välkontrollerad övergång till nästa element är en viktig del av helheten.
Genomtänkta förutsättningar för delningsfiltret
SB21SDCN-C000-4 är specificerad till 40 watts effekttålighet enligt IEC 268-5 när den används med ett Butterworth högpassfilter på 12 dB per oktav vid 2600 Hz. Det är en viktig detalj eftersom en diskants praktiska effekttålighet alltid påverkas av hur låga frekvenser filtreras bort. Med sin resonansfrekvens på 850 Hz, känslighet på 90 dB och ett motorsystem konstruerat för låg induktans erbjuder elementet goda möjligheter att skapa en delning som kombinerar akustisk kontroll med hög användbar dynamik. För den som bygger en tvåvägshögtalare innebär det exempelvis möjlighet att arbeta med en relativt låg övergång mot ett väl valt mellanbasregister. SB21SDCN-C000-4 ger därmed konstruktören ett flexibelt fundament där filterdesignen kan anpassas efter högtalarens akustiska mål snarare än efter onödigt snäva begränsningar i själva diskantelementet.
