- 4 ohms nominell impedans
- Hög känslighet på 92 dB vid 2,83 V och 1 meter
- Egenutvecklad naturfiberkon från SB Acoustics
- 35,5 mm ventilerad CCAW talspole
- Mycket låg talspoleinduktans på 0,14 mH
- Förlängd kopparhylsa på polstycket för förbättrad motorlinjäritet
- Gjutet och ventilerat aluminiumchassi
- 9,6 mm linjär slaglängd från topp till topp
- Ventilerad motor som reducerar värmeuppbyggnad och dynamisk kompression
- Säljes styckvis!

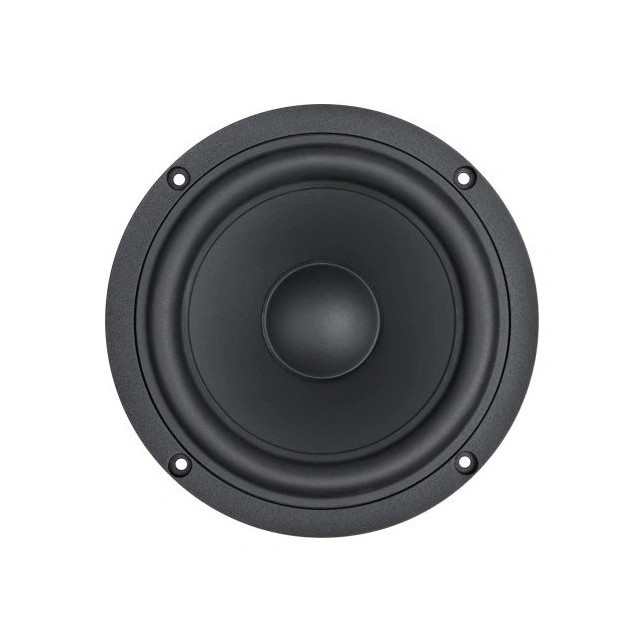

Naturfiberkon med fokus på snabbhet och kontroll
Konmaterialet i SB17NRX2L35-4 är utvecklat och tillverkat av SB Acoustics och bygger på en blandning av naturfibrer som ger en attraktiv balans mellan låg massa, styvhet och intern dämpning. Membranet kombineras med en mjuk gummiupphängning med låg mekanisk dämpning, vilket hjälper konen att följa signalen utan att onödigt lagra energi. Den effektiva membranytan på 118 cm² och den rörliga massan på endast 13,5 gram bidrar till en livlig och direkt återgivning, samtidigt som resonansfrekvensen på 41 Hz ger elementet användbar kapacitet en bra bit ned i basområdet. Kombinationen passar särskilt väl i konstruktioner där mellanbasens anslag, rytmik och artikulation behöver förmedlas med hög tydlighet. Det är en konlösning som prioriterar både mekanisk precision och ett naturligt musikaliskt flöde.

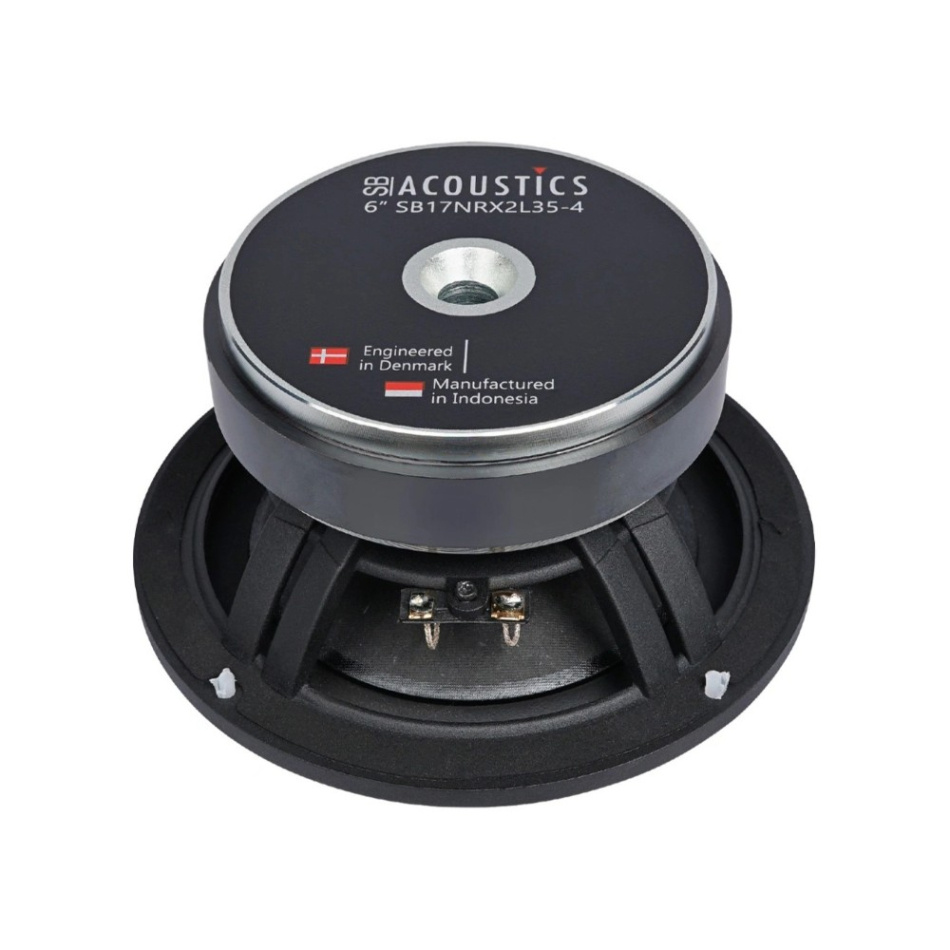

Kopparhylsa ger låg induktans och renare motorbeteende
En central del av konstruktionen är den stora magnetmotorn med en förlängd kopparhylsa placerad över polstycket. Lösningen reducerar variationer i talspolens induktans och bidrar till det låga Le värdet på endast 0,14 mH. Låg induktans är särskilt värdefull när ett baselement ska arbeta rent även högre upp i frekvensområdet, eftersom motorns elektriska egenskaper då påverkar signalen mindre. Kraftfaktorn på 6,45 Tm ger samtidigt god kontroll över den lätta rörliga massan. Med ett Qts på 0,25 och ett Qes på 0,26 visar parametrarna tydligt att motorn har ett fast grepp om konrörelsen. Det ger konstruktören ett element med hög elektrisk kontroll, god transientförmåga och förutsättningar för låg färgning genom ett brett arbetsområde.
Ventilerad talspole för stabilitet vid högre nivåer
Talspolen mäter 35,5 mm i diameter och använder lätt CCAW tråd på en icke ledande glasfiberbobbin. Kombinationen håller den rörliga massan nere samtidigt som den minskar oönskade elektriska och mekaniska förluster. Både talspolen och polstycket är ventilerade för att förbättra luftflödet genom motorn. När elementet arbetar med högre effekt transporteras värme effektivare bort från talspolen, vilket reducerar risken för att den ökande temperaturen förändrar elementets elektriska egenskaper och därmed komprimerar dynamiken. Med en nominell effekttålighet på 60 watt och 9,6 mm linjär slaglängd från topp till topp finns god marginal för realistiska ljudtryck i rätt avstämning. Ventilationen är därför inte bara en termisk detalj utan en viktig del av elementets förmåga att behålla kontroll och dynamik när musiken kräver mer.

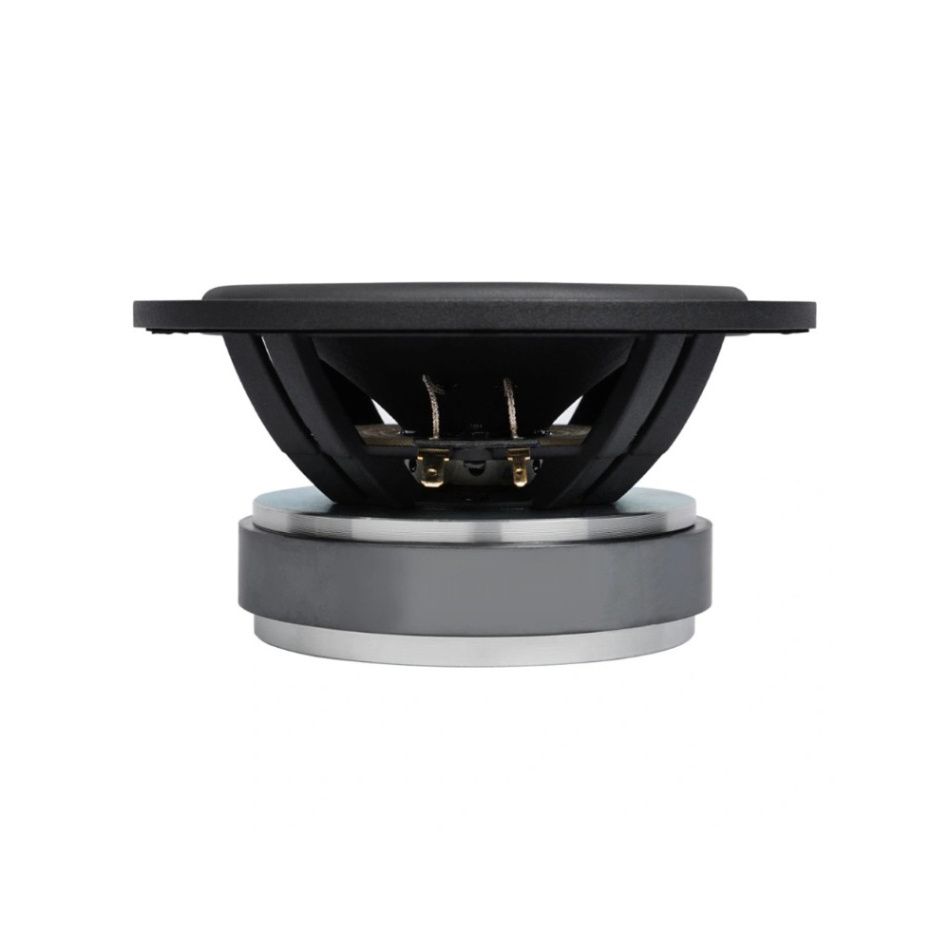

Gjutet aluminiumchassi med stabil mekanisk grund
Den mekaniska plattformen bygger på ett gjutet aluminiumchassi som kombinerar hög styvhet med generös ventilation kring motor och talspole. Ett stabilt chassi är viktigt eftersom magnetmotor, upphängning och kon behöver behålla sin geometriska relation även när membranet rör sig med större amplitud. Genom att minska oönskad flex och samtidigt låta luften röra sig fritt bakom konen skapas bättre förutsättningar för låg mekanisk färgning och konsekvent funktion. Elementet väger 2,32 kg, där magneten ensam står för 0,89 kg, vilket säger en del om den förhållandevis kraftiga motorkonstruktionen. Tillsammans med en magnetisk flödestäthet på 1,1 tesla och den låga totala Q faktorn bildar chassi och motor en robust grund för högtalarkonstruktioner där precision och kontroll väger tyngre än överdriven mekanisk dämpning.
Parametrar och konstruktionsmöjligheter
Med en fri resonansfrekvens på 41 Hz, Vas på 21,9 liter och Qts på 0,25 har SB17NRX2L35-4 parametrar som öppnar för flera intressanta högtalarkoncept. Den relativt låga totala Q faktorn och den kraftiga motorn gör elementet särskilt intressant när man vill arbeta med kontrollerad basåtergivning och tydlig transientrespons. Compliance på 1,1 mm/N visar att upphängningen är relativt följsam, medan den mekaniska Q faktorn på 4,97 och den låga mekaniska förlusten på 0,7 kg/s speglar en konstruktion med begränsad mekanisk dämpning. DC resistansen är 3,1 ohm, vilket är normalt för ett nominellt 4 ohms element och bidrar tillsammans med den höga känsligheten till ett lättdrivet system. För den som vill bygga en effektiv tvåvägare, en snabb mellanbas eller ett kompakt system med hög motorstyrka erbjuder SB17NRX2L35-4 en mycket genomtänkt teknisk grund.
