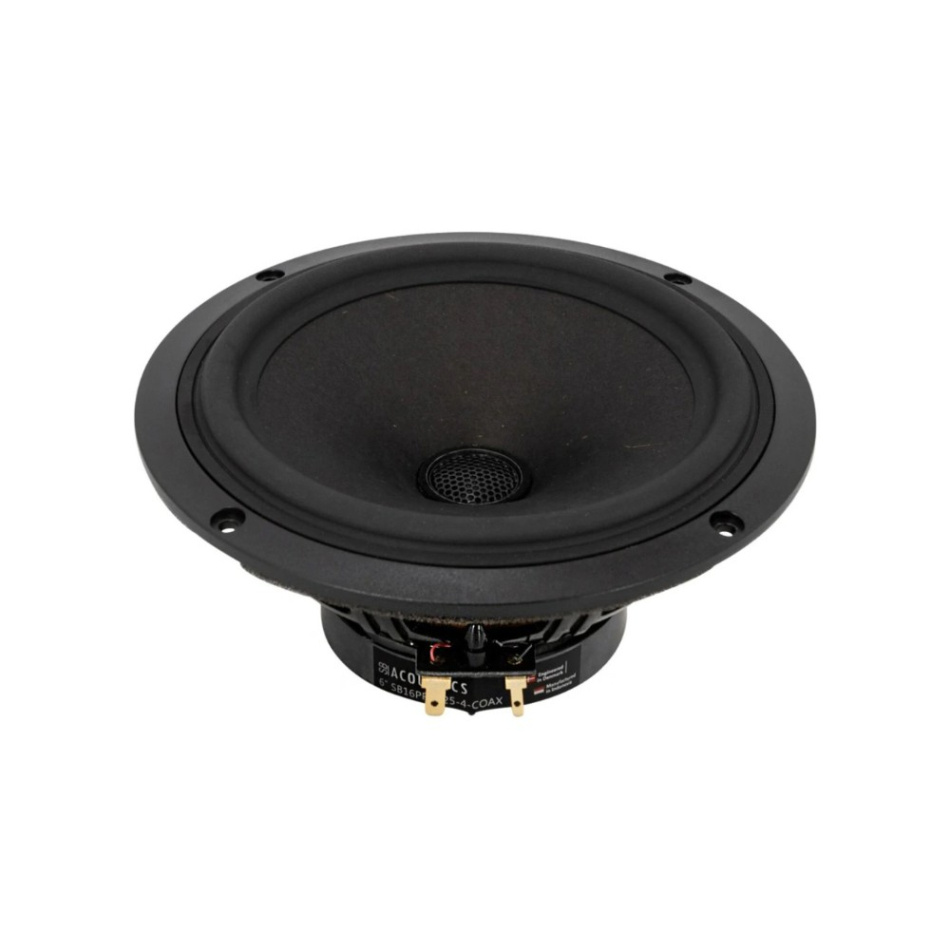

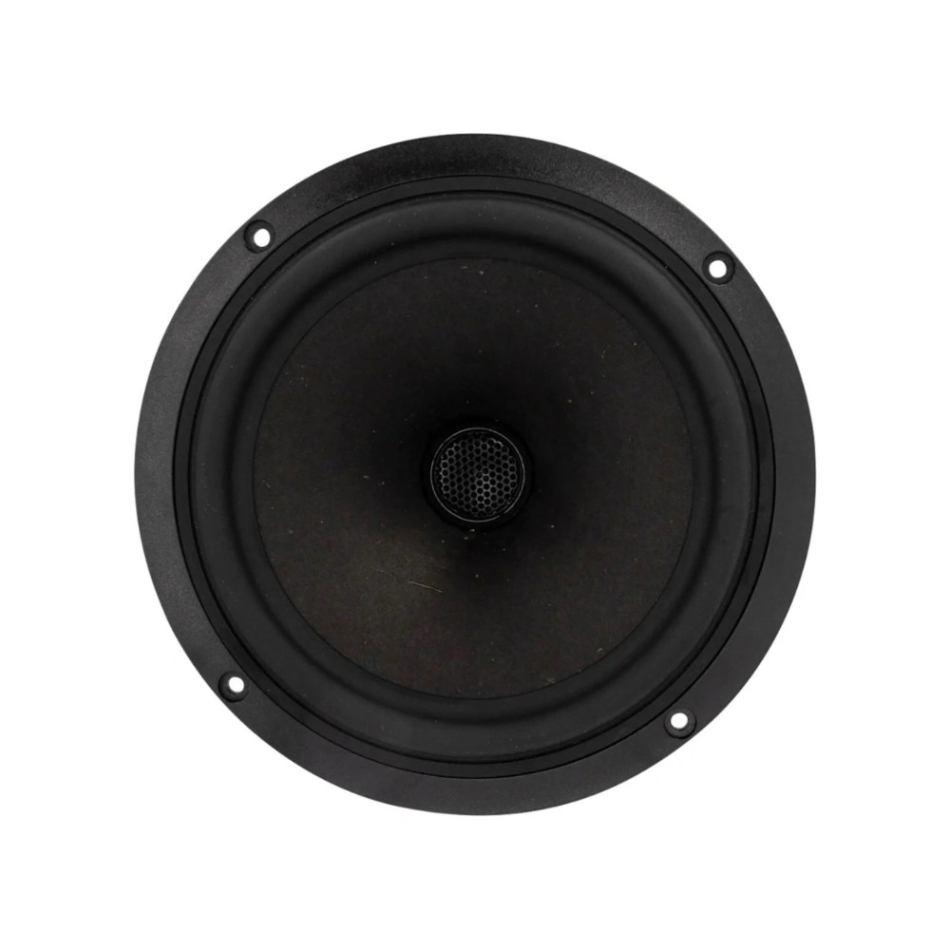

- 6-tums koaxialelement med separat mellanbas och centralt placerad dome-diskant
- 4 ohm nominell impedans för både mellanbas och diskant
- 90 dB känslighet i mellanbasen och 89 dB i diskanten
- Naturfiberkon utvecklad och tillverkad av SB Acoustics
- Mjuk gummiupphängning för följsam och kontrollerad konrörelse
- 36 Hz resonansfrekvens och Qts på 0,31 för mellanbasen
- 9,3 mm linjär slaglängd från topp till topp
- 40 W effekttålighet för mellanbasen enligt IEC 268-5
- Ventilerat och förstärkt plastchassi med god luftpassage bakom konen
- Säljes styckvis!
Två register med gemensamt akustiskt centrum
Den stora fördelen med SB16PFCR25-4-COAX ligger i den koaxiala geometrin. Dome-diskanten är placerad mitt i mellanbasen, vilket innebär att båda registren arbetar från i stort sett samma akustiska centrum. I en traditionell tvåvägskonstruktion sitter diskant och mellanbas på olika höjd på baffeln, vilket medför avståndsskillnader som konstruktören behöver ta hänsyn till i delningsfilter och lyssningsgeometri. Här blir den fysiska integrationen enklare och det finns goda förutsättningar för jämnare spridning och en mer fokuserad ljudbild. Principen är särskilt intressant i kompakta högtalare, centerkanaler och andra konstruktioner där lyssningspositionerna varierar. Rätt implementerat kan elementet skapa en presentation där röster och instrument får tydlig placering samtidigt.
Naturfiberkon med kontroll och låg rörlig massa
Mellanbasen använder en naturfiberbaserad kon som utvecklats och tillverkats av SB Acoustics. Materialvalet kombinerar låg vikt med god intern dämpning, två egenskaper som är viktiga när samma element ska hantera både bas och ett stort område av mellanregistret. Den rörliga massan inklusive luftlast är 12,5 gram, samtidigt som kraftfaktorn på 5,1 Tm ger motorsystemet god kontroll över konrörelsen. Den mjuka gummiupphängningen tillåter en linjär slaglängd på 9,3 mm från topp till topp och bidrar till att elementet kan arbeta med användbar dynamik även längre ned i frekvensområdet. Med en fri resonansfrekvens på 36 Hz, Vas på 31,3 liter och Qts på 0,31 finns dessutom goda möjligheter att använda elementet i relativt kompakta och väldämpade kabinettlösningar. Det är en genomtänkt kombination för ett element som ska förena snabbhet i mellanregistret med stadig kontroll längre ned.
Dome-diskant integrerad i mellanbasen
Diskanten är inte bara placerad centralt av praktiska skäl, utan utgör en viktig del av elementets akustiska uppbyggnad. Den separata dome-diskanten har 4 ohm nominell impedans, 89 dB känslighet och en resonansfrekvens på 1300 Hz. Det ger konstruktören ett användbart arbetsområde för att skapa en delning där diskanten kan ta över utan att den koaxiala grundidén går förlorad. Eftersom diskanten befinner sig nära centrum av mellanbasens kon kan konens form samtidigt påverka spridningen i området kring delningsfrekvensen, vilket gör filterutveckling och mätning extra viktiga för att få ut maximal prestanda. När delningen är rätt utformad är belöningen en tydligt definierad ljudkälla med fin samstämmighet mellan registren. Konstruktionen passar därför byggare som uppskattar möjligheten att arbeta med direktivitet, fas och ljudbild som en sammanhängande helhet.
Mekanisk konstruktion anpassad för fritt luftpassage

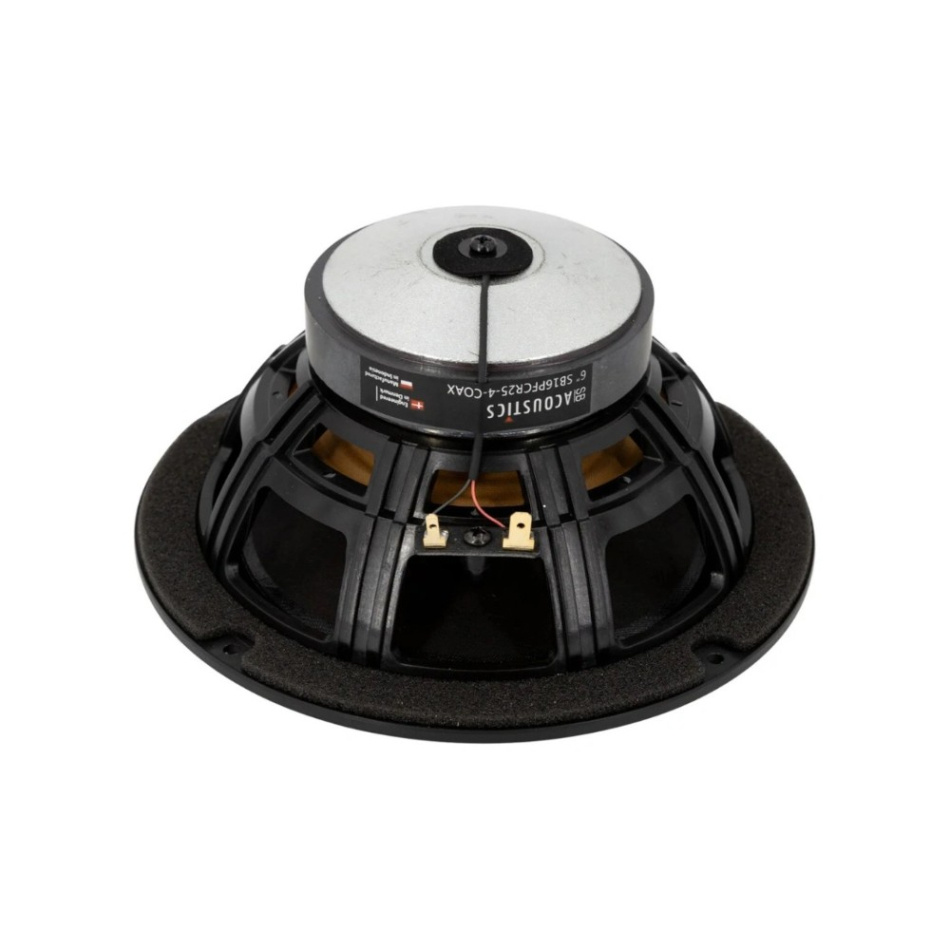

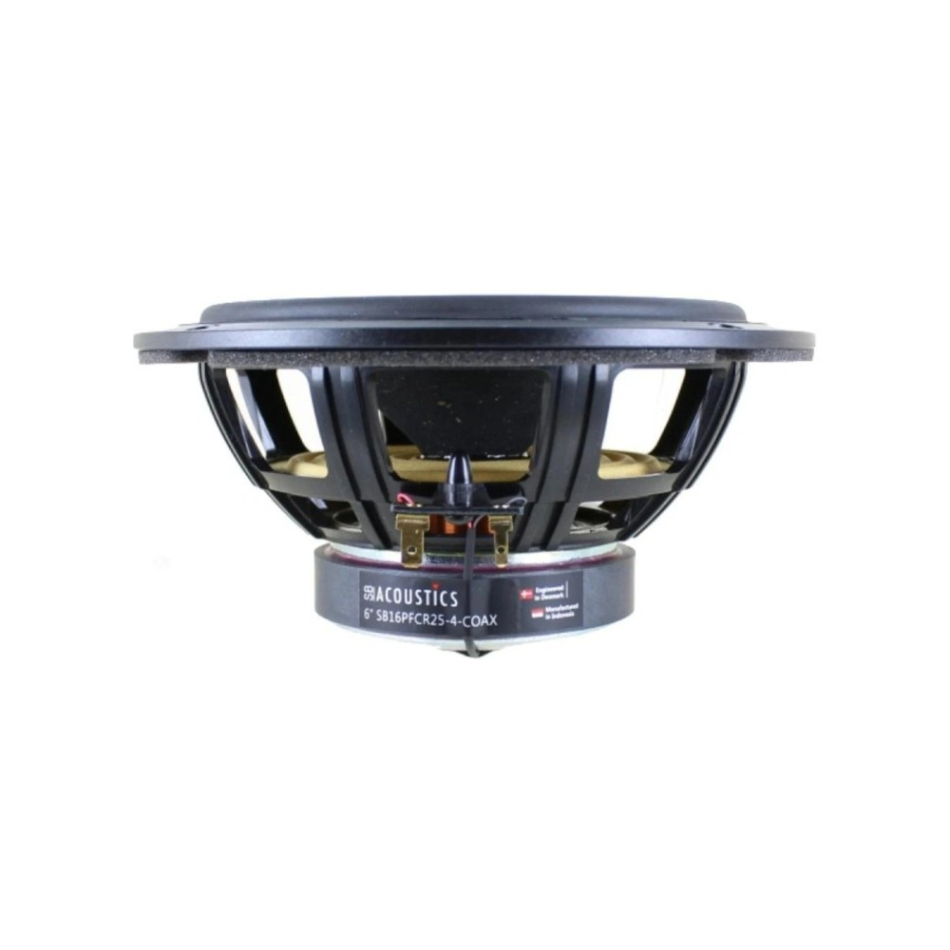

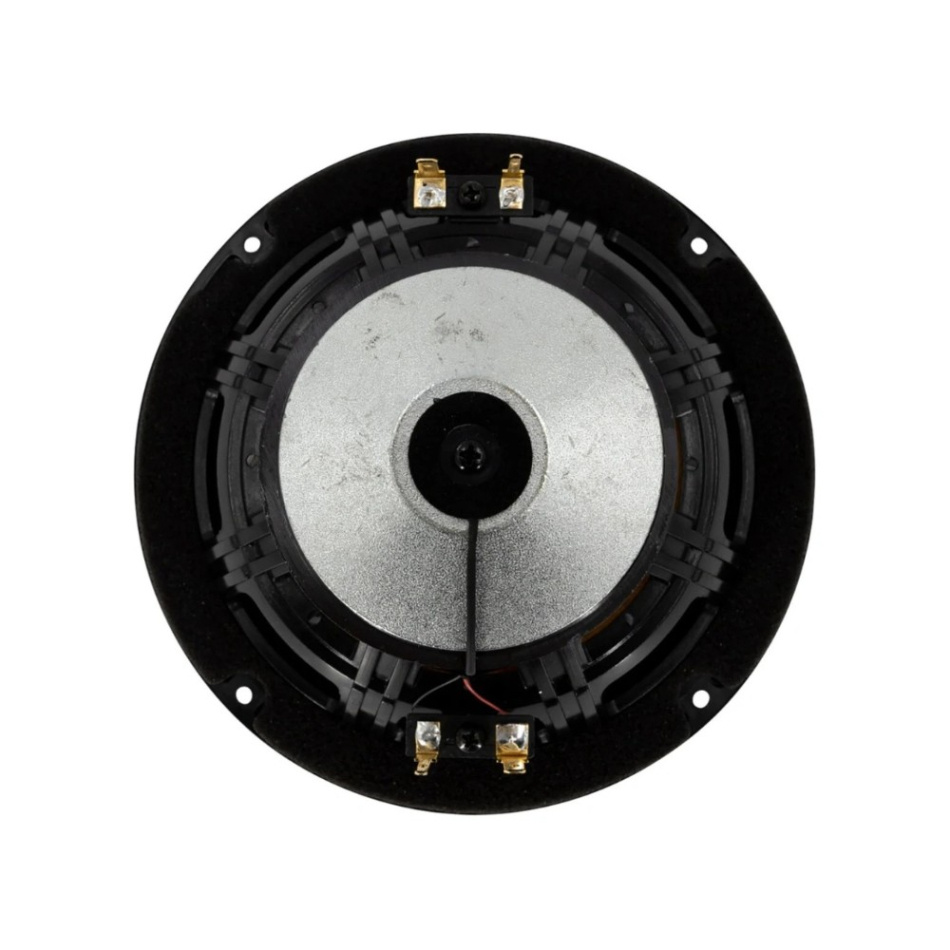

Chassit i SB16PFCR25-4-COAX är tillverkat av förstärkt plast och har en öppen, ventilerad utformning bakom konen. Syftet är att minska onödiga hinder för luftflödet från membranets baksida och därmed begränsa mekaniska reflektioner som annars kan färga återgivningen genom konen. Samtidigt hålls konstruktionen relativt lätt utan att ge avkall på den stabilitet som krävs för att motorsystem och upphängning ska arbeta med korrekt geometri. Mellanbasens talspole mäter 25,4 mm i diameter och kompletteras av diskantens 12,4 mm stora talspole. Med 40 W effekttålighet för mellanbasen och 10 W för diskanten är detta framför allt ett element för genomtänkta hifi- och specialbyggen där precision, spridning och integration värderas högre än ren maximal ljudnivå. Helheten är typisk för SB Acoustics fokus på genomarbetade tekniska lösningar tillgängliga för seriösa högtalarkonstruktörer.
