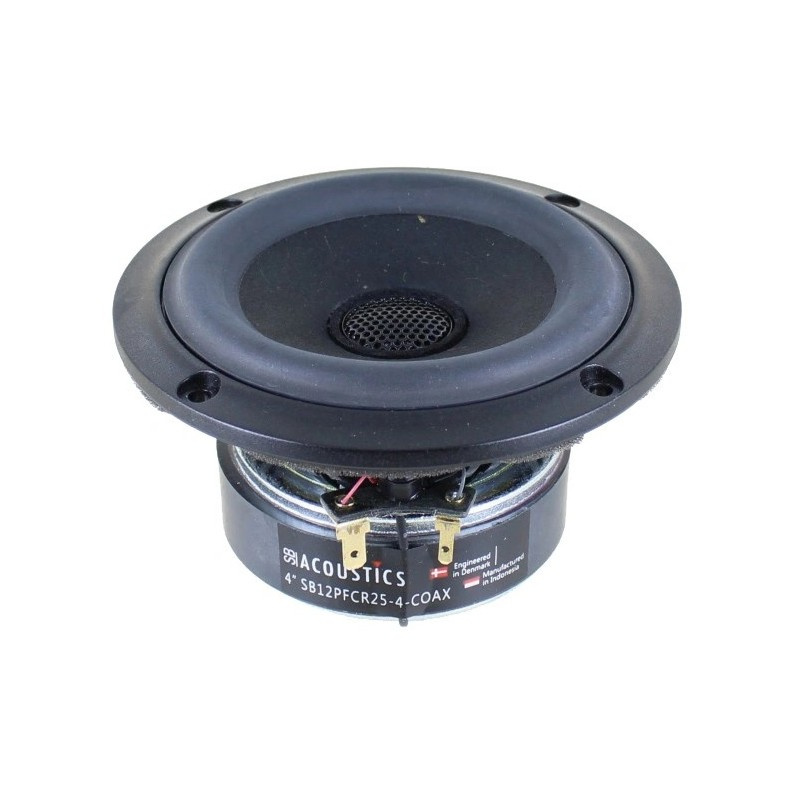

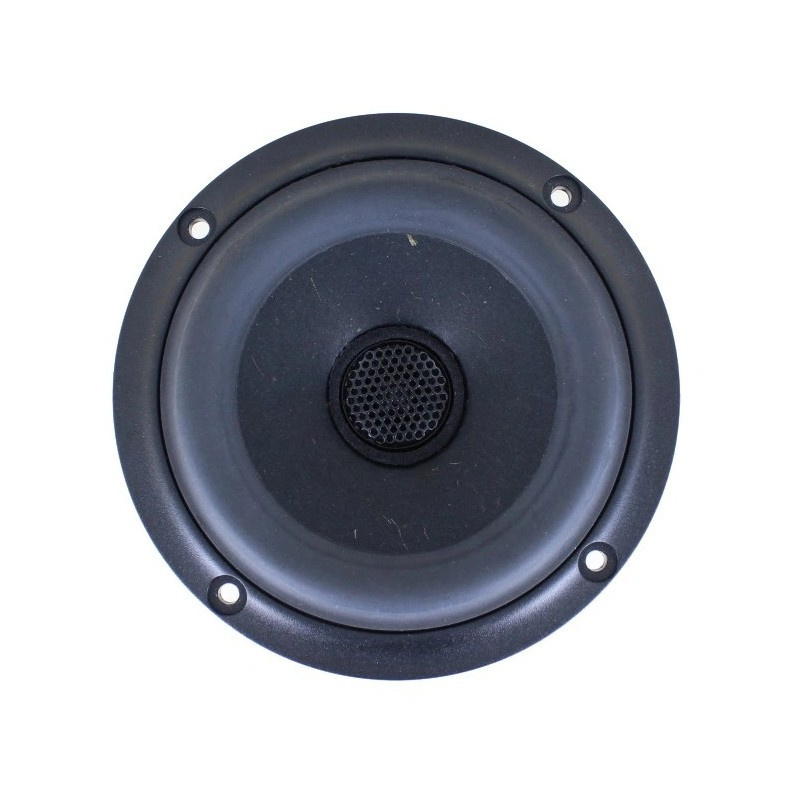

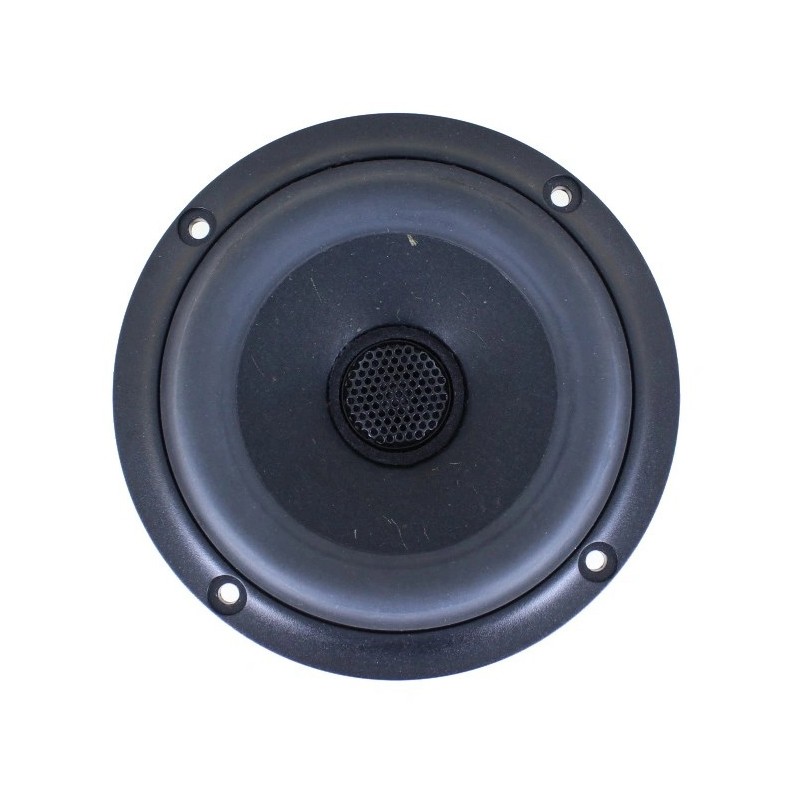

- Koaxial konstruktion med mellanbas och centralt placerad dome-diskant
- Naturfiberkon utvecklad och tillverkad av SB Acoustics
- 4 ohm nominell impedans för både mellanbas och diskant
- 87 dB känslighet för mellanbasen och 89 dB för diskanten
- 10 mm linjär slaglängd topp till topp för mellanbasen
- Mjuk gummiupphängning för kontrollerad och följsam rörelse
- Mellanbasens Qts på 0,33 ger goda möjligheter till välkontrollerade lådkonstruktioner
- Ventilerat och förstärkt plastchassi
- 30 W effekttålighet för mellanbasen och 10 W för diskanten
- Säljes styckvis!
Koaxial geometri för en mer sammanhållen ljudbild
Den stora styrkan hos SB12PFCR25-4-COAX ligger i hur mellanbas och diskant samverkar geometriskt. Genom att placera diskanten centralt i mellanbasen minskar det fysiska avståndet mellan de båda ljudkällorna, vilket ger konstruktören bättre förutsättningar att skapa en jämn övergång genom delningsområdet. Det är särskilt värdefullt på korta lyssningsavstånd och i mindre högtalare där små skillnader i elementplacering annars kan påverka både fasförhållanden och spridning tydligt. Den koaxiala lösningen bidrar också till att ljudbilden upplevs som mer fokuserad, eftersom mellanregister och diskant i praktiken kommer från samma område på baffeln. Med ett genomtänkt delningsfilter kan detta ge tydlig röstplacering, stabil stereobild och en naturlig känsla av sammanhang mellan registren.
Naturfiberkon med fokus på kontroll och låg massa
Mellanbasen använder SB Acoustics egen naturfiberbaserade kon, ett materialval som kombinerar låg rörlig massa med god intern dämpning. Den rörliga massan inklusive luftlast är endast 4,5 gram, samtidigt som kraftfaktorn på 3,8 Tm ger motorsystemet god kontroll över konens rörelser. Tillsammans med den mjuka gummiupphängningen skapas förutsättningar för snabb respons och rena transienter utan att elementet behöver kännas mekaniskt hårt i sin karaktär. Resonansfrekvensen ligger på 58 Hz och Vas är 4,8 liter, vilket tydligt visar att elementet är framtaget för kompakta applikationer. Ett Qts på 0,33 ger dessutom konstruktören en stabil grund för att arbeta vidare med lådvolym och avstämning. Det är en balanserad kombination av parametrar för den som vill bygga smått men ändå behålla kontroll och musikalisk tydlighet.
Motorsystem och slaglängd för ett ovanligt användbart arbetsområde

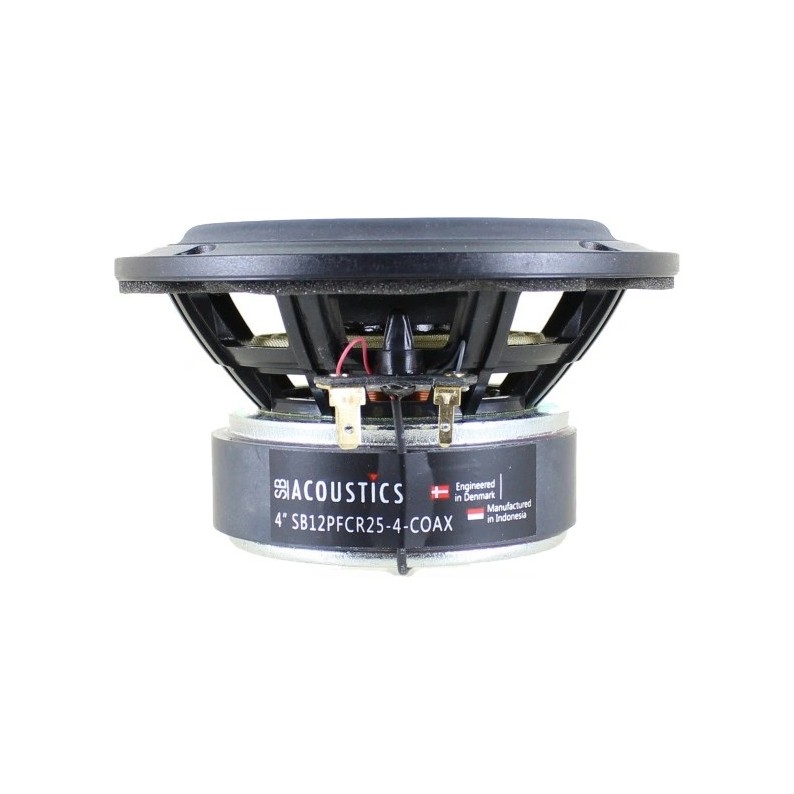

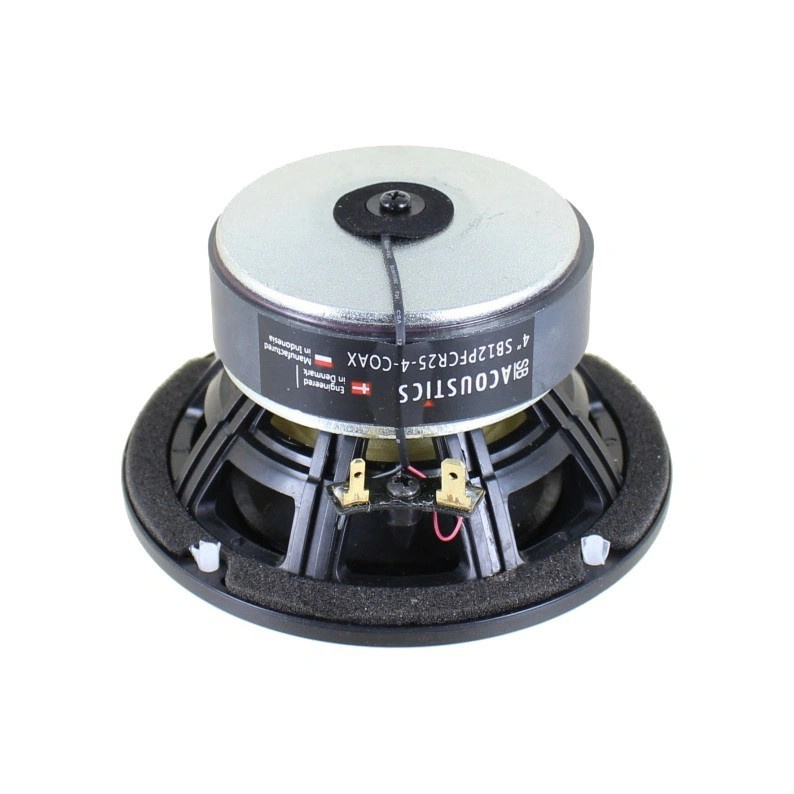

Trots sitt kompakta format erbjuder mellanbasdelen 10 mm linjär slaglängd topp till topp, vilket motsvarar 5 mm åt vardera hållet från viloläget. Det ger mer rörelsemarginal än storleken först antyder och gör elementet bättre rustat för dynamiska toppar och lägre frekvenser inom rimliga nivåer. Talspolen har en diameter på 25,4 mm och en låg induktans på 0,26 mH, något som hjälper elementet att behålla en ren och förutsägbar elektrisk karaktär uppåt i frekvens. Den låga DC-resistansen på 3,1 ohm är typisk för ett 4 ohms element och ställer krav på att förstärkare och filterdimensionering anpassas därefter. Chassit är tillverkat i ventilerad, förstärkt plast för att ge en lätt men stabil mekanisk grund. Helheten är tydligt optimerad för kompakt byggformat utan att ge avkall på användbar slaglängd eller kontroll.
Centrerad diskant med god känslighet
Diskantdelen i SB12PFCR25-4-COAX använder en 12,4 mm talspole och har en känslighet på 89 dB vid 2,83 volt och en meter. Det ger ett bra utgångsläge för att nivåanpassa diskanten mot mellanbasens 87 dB inom ett passivt delningsfilter. Den fria resonansfrekvensen ligger på 1300 Hz, vilket ger konstruktören viktig vägledning när lämplig delningsfrekvens och filterbranthet ska väljas. Eftersom diskanten sitter mitt i mellanbasen blir dess akustiska placering en integrerad del av hela elementets funktion snarare än ett separat tillägg på baffeln. Det gör SB12PFCR25-4-COAX särskilt intressant när målet är en liten högtalare med tydlig fokus, jämn spridning och en ljudbild som håller ihop väl även när lyssningspositionen förändras.
