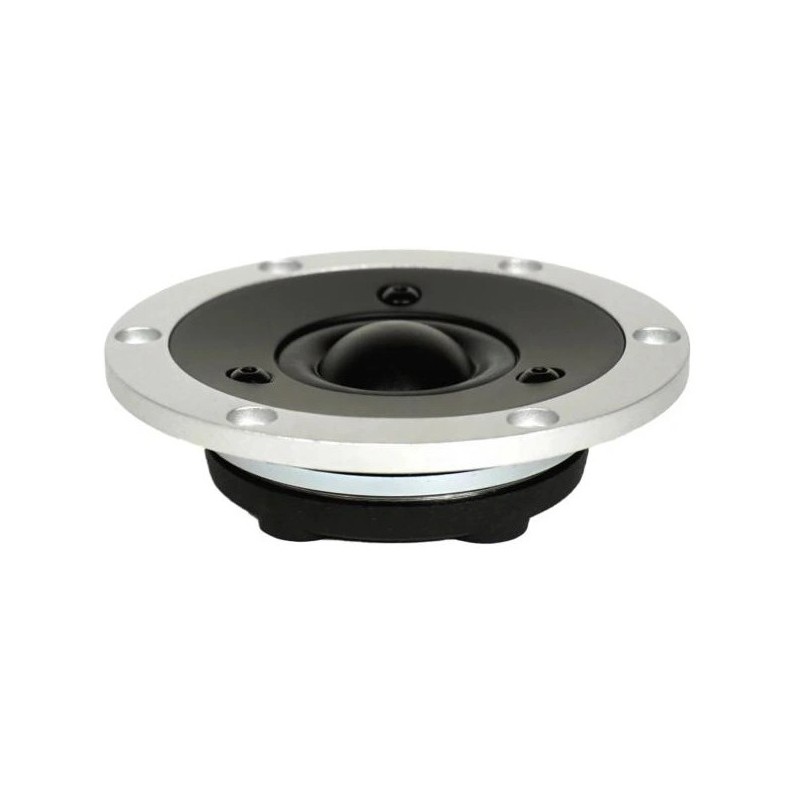

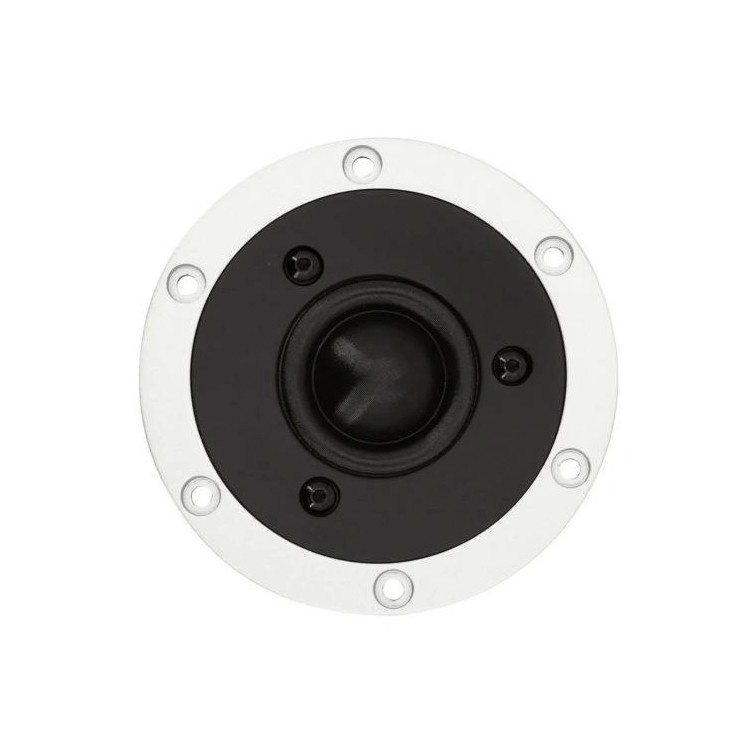

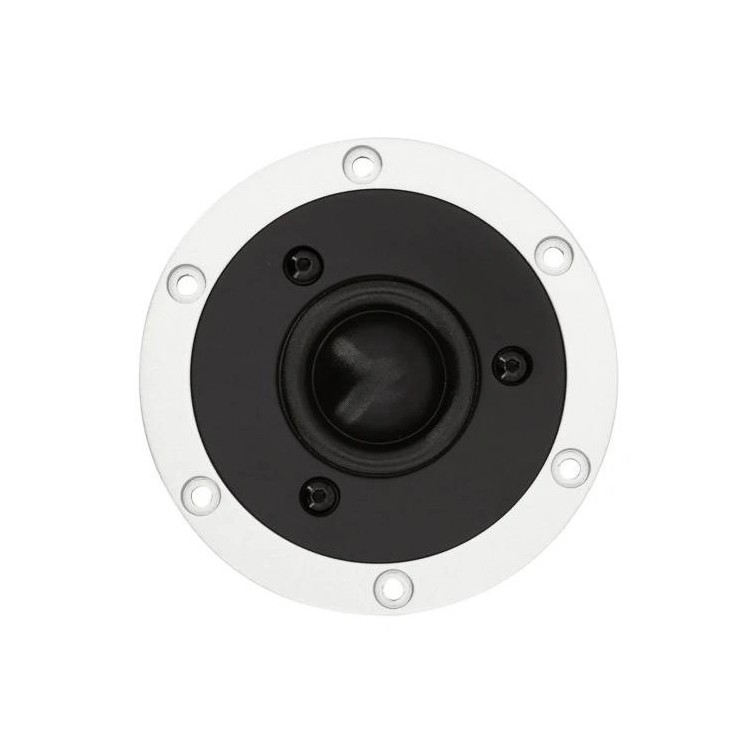

SB Acoustics Satori TW29DN är en 29 mm textildiskant utvecklad för högtalarkonstruktioner där hög känslighet, låg distorsion och stor frihet i filterarbetet står högt på önskelistan. Som en del av SB Acoustics påkostade Satori serie kombinerar den en lätt textildome med ett kraftfullt neodymiummotorsystem, dubbla kopparkapslar och avancerad kontroll av lufttrycket bakom membranet. Resultatet är en diskant som reagerar snabbt på små signalvariationer men samtidigt har kapacitet att återge kraftfulla transienter med bibehållen kontroll. Känsligheten på hela 96,5 dB vid 2,83 V och en resonansfrekvens på låga 650 Hz ger konstruktören ovanligt goda möjligheter att anpassa delningsfrekvens och filtertopologi efter det övriga systemet. Den mycket låga talspoleinduktansen bidrar dessutom till ett förutsägbart elektriskt beteende och en ren återgivning högt upp i frekvens. TW29DN passar därför lika väl i avancerade tvåvägskonstruktioner som i större fler-vägssystem där dynamik, upplösning och låg färgning är centrala egenskaper.

• 29 mm textildome med 4 ohm nominell impedans
• Mycket hög känslighet på 96,5 dB vid 2,83 V och 1 meter
• Låg resonansfrekvens på 650 Hz ger stor frihet vid filterkonstruktion
• Dubbla kopparkapslar reducerar talspoleinduktansen till endast 0,02 mH
• Kraftfullt neodymiummotorsystem med T-format polstycke
• Dubbla balanserade kompressionskammare kontrollerar lufttrycket bakom domen
• Lätt CCAW-talspole bidrar till låg rörlig massa och snabb respons
• Tvådelad aluminiumfront med mekanisk avkoppling
• Effekttålighet på 80 watt enligt IEC 268-5
• Säljes styckvis!

Motorsystem med låg induktans och hög kontroll
Bakom TW29DN höga känslighet finns ett effektivt neodymiummotorsystem med T-format polstycke och en magnetisk flödestäthet på 1,5 tesla. Konstruktionen ger den 29 mm stora talspolen en stark och kontrollerad drivkraft samtidigt som den rörliga massan hålls nere. Talspolen är lindad med lätt CCAW-tråd och den totala rörliga massan inklusive luft är endast 0,45 gram. Två kopparkapslar i motorsystemet reducerar talspoleinduktansen till mycket låga 0,02 mH. Det minskar induktansrelaterade variationer i impedans och fas och skapar bättre förutsättningar för låg distorsion och ett jämnt beteende över arbetsområdet. Kraftfaktorn på 3,1 Tm visar samtidigt att den lätta rörliga enheten har rejält med elektromagnetisk kontroll bakom sig. För konstruktören innebär det en diskant som är både effektiv och elektriskt väluppfostrad.

Dubbla kammare ger domen rätt arbetsmiljö
En diskantdomes beteende bestäms inte enbart av själva membranet. Luftvolymen bakom domen har stor betydelse för resonansfrekvens, dämpning och hur elementet beter sig nära den nedre delen av sitt arbetsområde. TW29DN använder därför dubbla balanserade kompressionskammare tillsammans med en dämpad bakkammare i gjuten aluminium. Magnetstrukturen är grund och utformad för att låta luften röra sig effektivt mellan dome och kammare utan onödiga strypningar. Lösningen bidrar till den låga resonansfrekvensen på 650 Hz och ger ett mekaniskt system med kontrollerad resonans. Med ett Qts på 0,43 och Qms på 1,66 finns goda förutsättningar för en ren övergång mellan elementets mekaniska och elektriska arbetsområden. I praktiken ger konstruktionen större frihet när diskanten ska integreras med ett mellanregister eller basmellanregister.

96,5 dB öppnar för dynamiska konstruktioner
Med en känslighet på 96,5 dB vid 2,83 V och 1 meter hör TW29DN till de effektivare alternativen för avancerade hifi-byggen. Den höga känsligheten gör den särskilt intressant tillsammans med effektiva bas och mellanregisterelement, men ger också gott om marginal för nivåanpassning i det passiva delningsfiltret. Det innebär att konstruktören inte behöver pressa diskanten för att nå höga ljudtryck, vilket i sin tur skapar gynnsamma förutsättningar för låg termisk och mekanisk belastning. Effekttåligheten anges till 80 watt enligt IEC 268-5 vid högpassfiltrering från 2600 Hz med ett andra ordningens Butterworthfilter. Den låga resonansfrekvensen betyder inte att elementet automatiskt ska delas extremt lågt, men den ger en generös säkerhetsmarginal och stor flexibilitet när filter, spridning och integration ska optimeras som en helhet.

Stabil aluminiumfront och smidiga monteringsmått

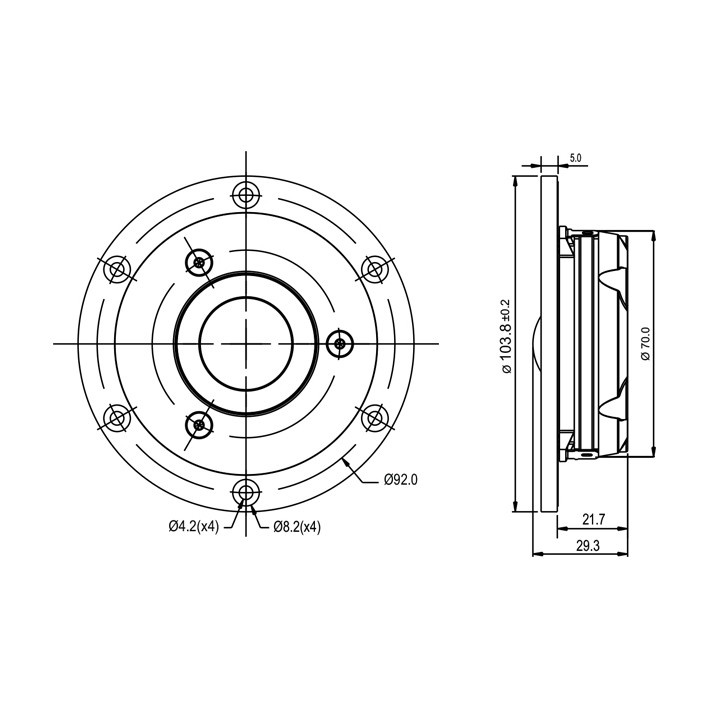

TW29DN använder en tvådelad frontkonstruktion i aluminium där delarna är mekaniskt avkopplade från varandra. Det ger en styv infästning för elementet samtidigt som oönskad överföring av mekanisk energi kan begränsas. Ytterdiametern är 103,8 mm medan själva frontplattan mäter 92 mm i diameter. För infällning krävs ett hål på 70 mm och djupet bakom fronten är endast cirka 29,3 mm, vilket gör elementet förhållandevis lättplacerat även i kabinett där utrymmet bakom baffeln är begränsat. Fronttjockleken är 5 mm och nettovikten stannar vid 0,39 kg. Kombinationen av kompakt byggdjup, robust mekanisk konstruktion och ett avancerat motorsystem gör TW29DN till en flexibel utgångspunkt för högtalarbyggaren som vill förena praktisk installation med hög teknisk ambitionsnivå.
