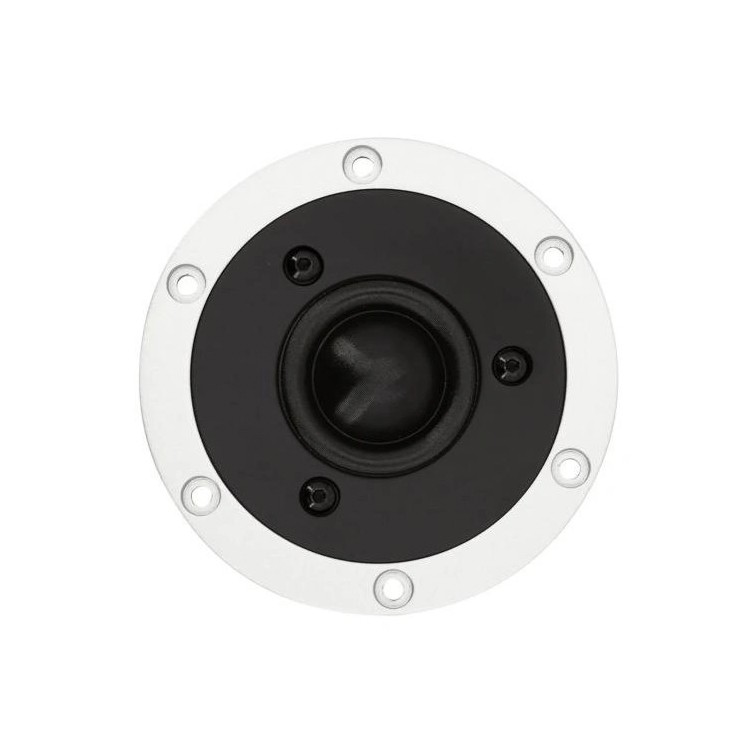

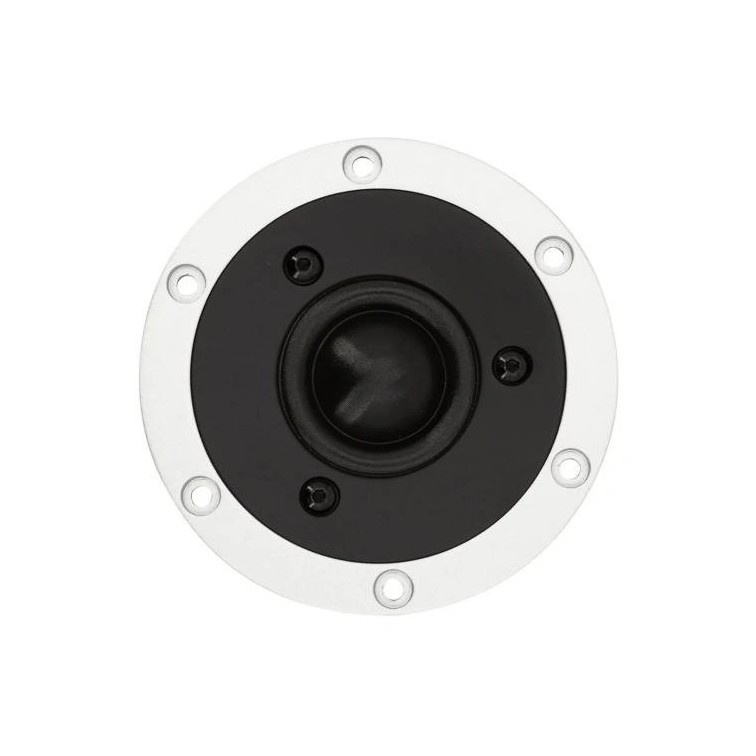

SB Acoustics Satori TW29D är en avancerad 29 mm textildiskant för högtalarkonstruktioner där låg distorsion, hög känslighet och ett generöst arbetsområde står högt på önskelistan. Som en del av Satori serien kombinerar TW29D genomarbetad mekanik med ett motorsystem utvecklat för att behålla kontroll och linjäritet även när ljudnivån stiger. Den stora textildomen arbetar tillsammans med dubbla balanserade kompressionskammare och en omsorgsfullt dämpad bakre kammare i gjuten aluminium, vilket ger resonansen goda förutsättningar att klinga av kontrollerat. Två kopparkapslar reducerar samtidigt talspolens induktans till mycket låga 0,02 mH och bidrar till ett jämnt elektriskt beteende med liten fasvridning. Med 93 dB känslighet, en resonansfrekvens på 600 Hz och möjlighet till delning från omkring 2600 Hz passar TW29D utmärkt i ambitiösa tvåvägs och flervägskonstruktioner där diskanten ska återge detaljer med precision utan att förlora lugn, kropp eller musikalisk naturlighet.

• 29 mm textildome med 4 ohm nominell impedans
• Hög känslighet på 93 dB vid 2,83 V/1 m
• Låg resonansfrekvens på 600 Hz ger stor frihet vid delning
• Dubbla kopparkapslar ger endast 0,02 mH talspoleinduktans
• Dubbla balanserade kompressionskammare för kontrollerad akustisk belastning
• Dämpad bakre kammare i gjuten aluminium
• Tvådelad aluminiumfront med mekanisk avkoppling från baffeln
• Lätt CCAW talspole och silverledare
• 80 W effekttålighet enligt IEC 268-5 vid angiven högpassdelning
• Säljes styckvis!

Motorsystem byggt för låg distorsion
TW29D använder ett mättnadskontrollerat magnetsystem med T format polstycke, utformat för att ge talspolen ett så linjärt arbetsområde som möjligt. Konstruktionen hjälper till att begränsa magnetisk modulation när membranet rör sig och bidrar därmed till lägre distorsion, särskilt när diskanten utsätts för högre nivåer. Två kopparkapslar i motorsystemet reducerar variationerna i induktans och håller Le nere på endast 0,02 mH. Resultatet är ett elektriskt beteende som förblir stabilt över ett brett frekvensområde, med liten fasvridning och goda förutsättningar för ett välkontrollerat delningsfilter. Den lätta CCAW talspolen bidrar samtidigt till låg rörlig massa och snabb respons. Tillsammans skapar dessa lösningar en diskant som kan återge små transienter och fina övertoner med tydlighet, samtidigt som den behåller ett lugnt och kontrollerat uttryck när musiken blir mer krävande.

Dubbla kammare ger kontrollerad resonans

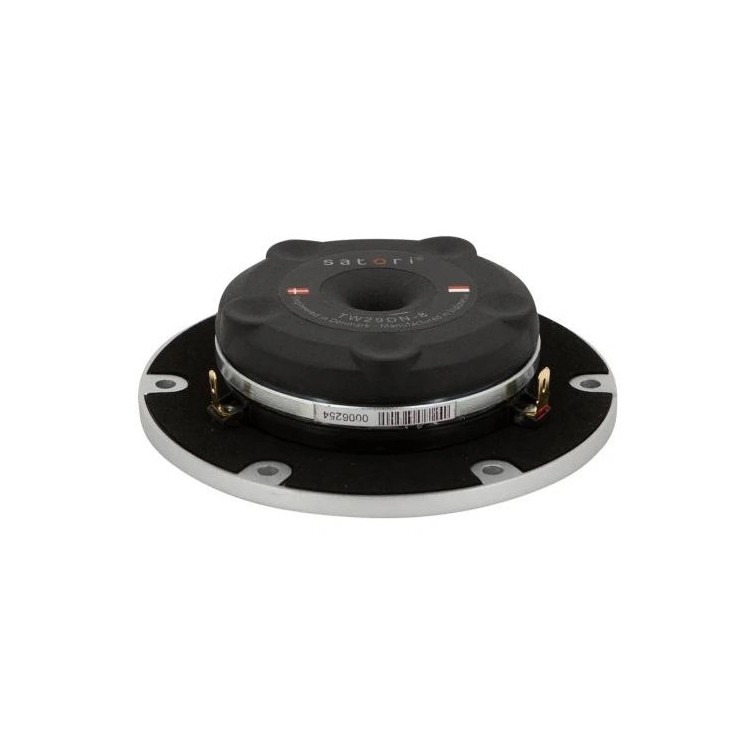

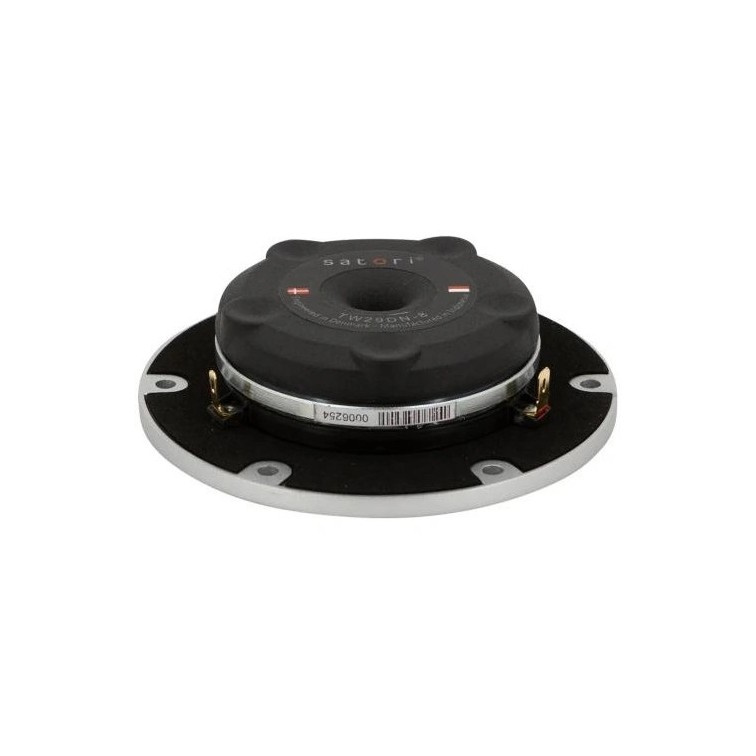

Bakom textildomen finns en genomarbetad akustisk konstruktion med dubbla balanserade kompressionskammare och en separat dämpad bakre volym. Den flödesoptimerade ventilationen leder energin från talspolens baksida vidare till aluminiumkammaren och minskar oönskad kompression bakom membranet. Genom att kontrollera luftflödet och dämpa interna resonanser kan domen arbeta friare, vilket bidrar till den låga resonansfrekvensen på 600 Hz. Det är en viktig egenskap för konstruktören eftersom den ger större flexibilitet vid val av delningsfrekvens och filterkaraktär. SB Acoustics anger 2600 Hz med 12 dB per oktav som grund för den specificerade effekttåligheten på 80 W enligt IEC 268-5. Kombinationen av låg resonans, god ventilation och kontrollerad bakre belastning ger TW29D ett ovanligt användbart arbetsområde för en textildiskant i den här storleken.

Mekanisk avkoppling för en renare arbetsmiljö

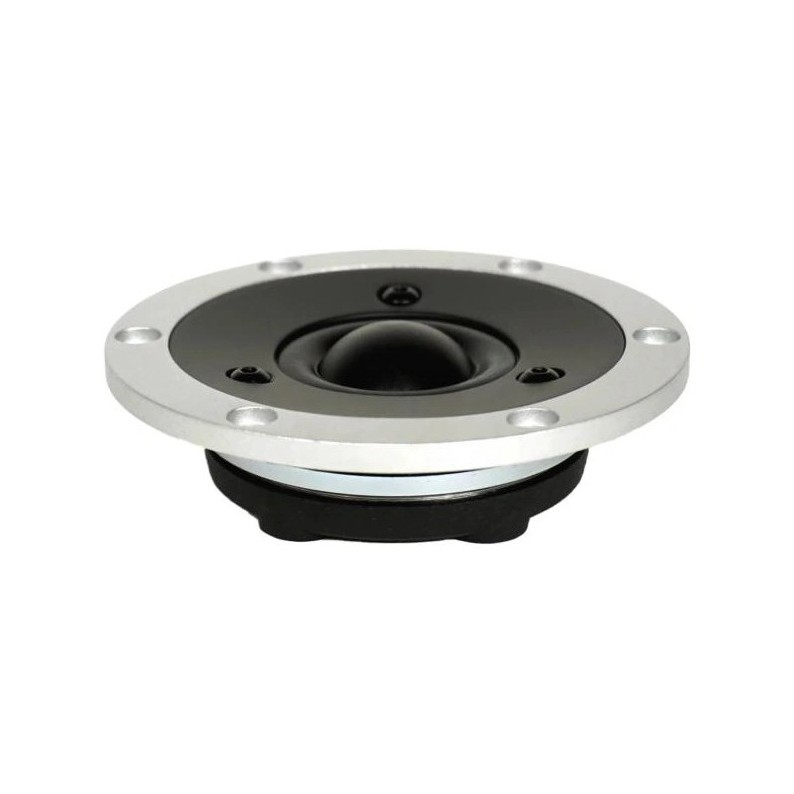

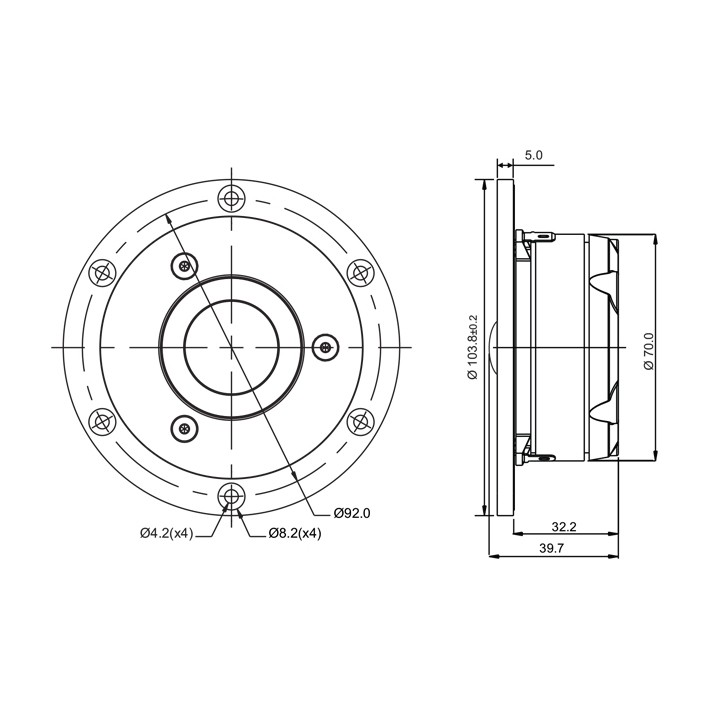

Även frontplattan är en aktiv del av TW29D konstruktion. Den består av två delar i aluminium där själva diskanten är mekaniskt avkopplad från den yttre monteringsdelen. Syftet är att minska överföringen av vibrationer från högtalarens baffel till diskantens känsliga membran och motorsystem. I en högtalare med kraftfulla bas och mellanregisterelement kan sådana vibrationer annars färga återgivningen och skapa mekaniska störningar som inte har sitt ursprung i musiksignalen. Den stabila aluminiumkonstruktionen ger samtidigt en exakt geometrisk referens för montering och bidrar till en robust helhet. Med en infällningsdiameter på 70 mm och ett monteringsdjup på cirka 39,7 mm är TW29D relativt enkel att integrera i många avancerade konstruktioner. Det är ett exempel på hur Satori serien arbetar med både elektrisk, akustisk och mekanisk kontroll för att skapa bättre förutsättningar för själva ljudåtergivningen.

Tekniska parametrar och specifikationer
TW29D har en DC resistans på 3,0 ohm och en nominell impedans på 4 ohm. Talspoleinduktansen är mycket låga 0,02 mH, medan den effektiva membranytan anges till 9,6 cm². Den rörliga massan inklusive luft är 0,45 gram och den fria resonansfrekvensen ligger på 600 Hz. Qms är 2,20, Qes 1,27 och Qts 0,81, med en kraftfaktor på 2,0 Tm. Den 29 mm stora talspolen har en linjär slaglängd på 0,5 mm topp till topp. Känsligheten anges till 93 dB vid 2,83 volt och en meters avstånd, vilket gör elementet lätt att kombinera även med relativt känsliga mellanregister och basar. Effekttåligheten är specificerad till 80 W enligt IEC 268-5 när diskanten högpassfiltreras vid 2600 Hz med 12 dB per oktav. Nettovikten är 0,55 kg, vilket också vittnar om den gedigna motor och kammarkonstruktionen.
