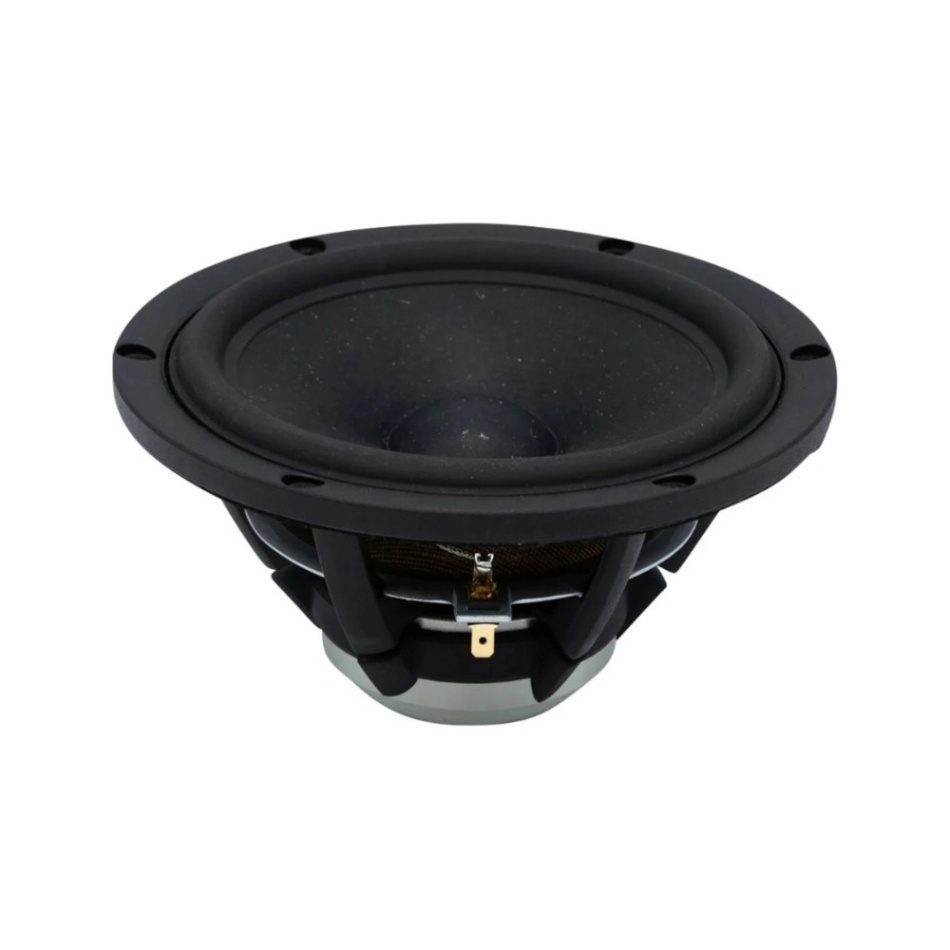

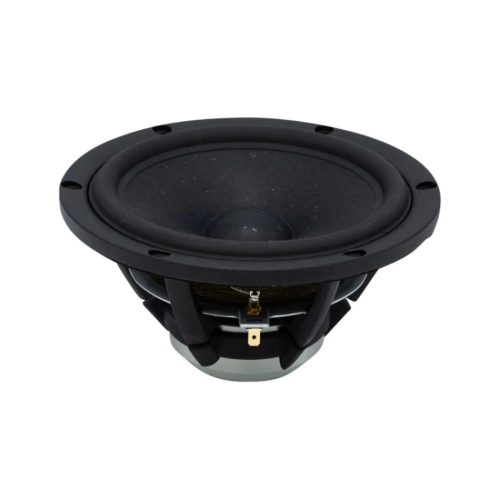

SB Acoustics Satori MW16P-12 är ett 6,5 tums mellanbaselement utvecklat för ambitiösa hifi konstruktioner där låg distorsion, snabb respons och en naturlig tonbalans står högt på kravlistan. Som en del av SB Acoustics påkostade Satori serie kombinerar MW16P-12 en lätt kon av Egyptian Papyrus fiber med en kraftfull neodymiummotor och en noggrant optimerad upphängning. Resultatet är ett element som kan följa små dynamiska variationer med hög precision samtidigt som det behåller kontroll när konutslagen ökar. Den låga rörliga massan på 11,5 gram bidrar till god transientrespons, medan kraftfaktorn på 7,4 Tm och den linjära slaglängden på 12,4 mm från topp till topp ger goda förutsättningar för både kontrollerad bas och ett öppet mellanregister. Med 12 ohms nominell impedans lämpar sig elementet dessutom väl för konstruktioner där flera element ska kombineras eller där konstruktören vill arbeta med en högre systemimpedans. MW16P-12 är kort sagt ett genomarbetat verktyg för högtalarbyggaren som vill förena teknisk precision med ett levande och trovärdigt ljud.

• 6,5 tums Satori mellanbas med 12 ohms nominell impedans
• Lätt kon av Egyptian Papyrus fiber för snabb och naturlig återgivning
• Neodymiummotor med förlängd kopparhylsa för låg induktans och distorsion
• 12,4 mm linjär slaglängd från topp till topp
• Låg rörlig massa på 11,5 gram för god transientrespons
• CCAW talspole på icke ledande glasfiberbobbin
• Mjuk gummiupphängning och BIMAX spider för kontrollerad konrörelse
• Ventilerat gjutet aluminiumchassi med låg mekanisk påverkan
• 30,6 Hz resonansfrekvens och Qts 0,37 ger goda möjligheter till flexibel låddesign
• Säljes styckvis!

Papyruskon med låg massa och naturlig klang

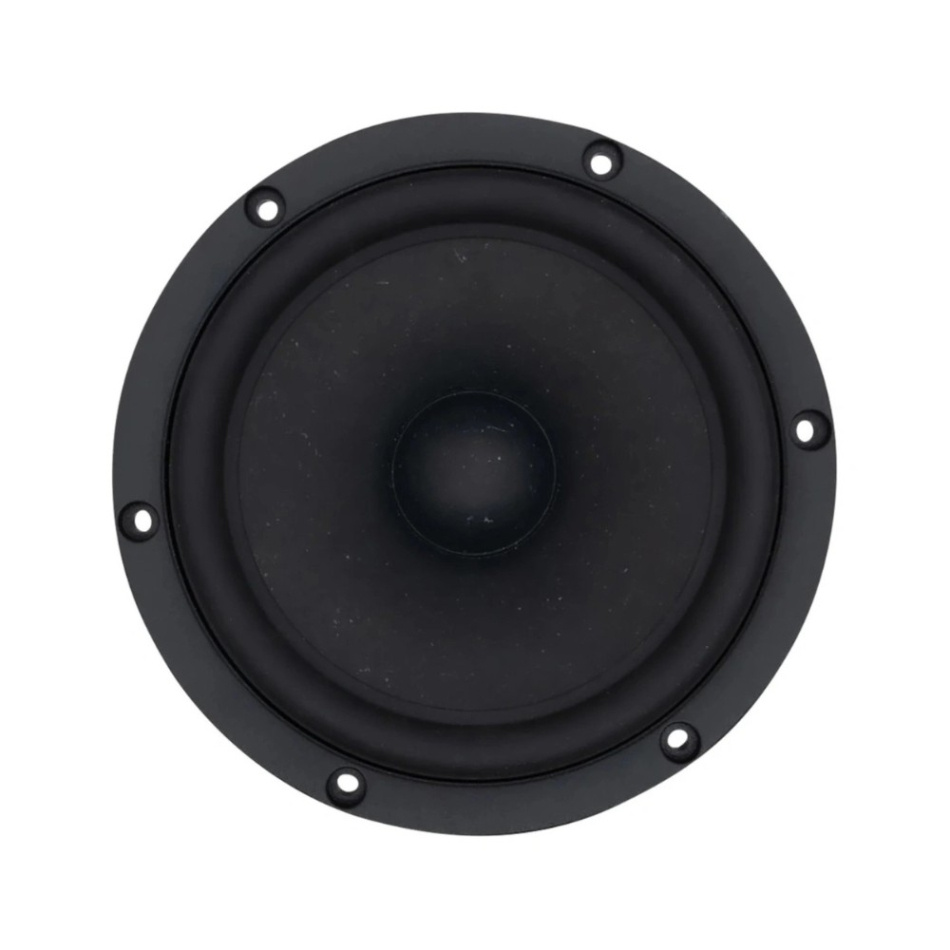

Konen i MW16P-12 är tillverkad av Egyptian Papyrus fiber, ett material som SB Acoustics använder för att kombinera låg vikt med god intern dämpning. Den effektiva konarean är 119 cm² och den totala rörliga massan inklusive luft uppgår till endast 11,5 gram. Det ger membranet goda förutsättningar att accelerera och bromsa snabbt, vilket märks i återgivningen av transienter, rytmiska förlopp och små dynamiska nyanser. Samtidigt bidrar fibermaterialets dämpande egenskaper till att hålla oönskade resonanser under kontroll när elementet arbetar genom mellanregistret. Resultatet är en återgivning som kan låta både detaljerad och avslappnad, med tydlig struktur i instrument och röster utan att presentationen blir hård eller påträngande. Det är just kombinationen av snabbhet och naturlig klang som gör MW16P-12 särskilt intressant i seriösa två och trevägskonstruktioner.

Motorsystem byggt för låg distorsion

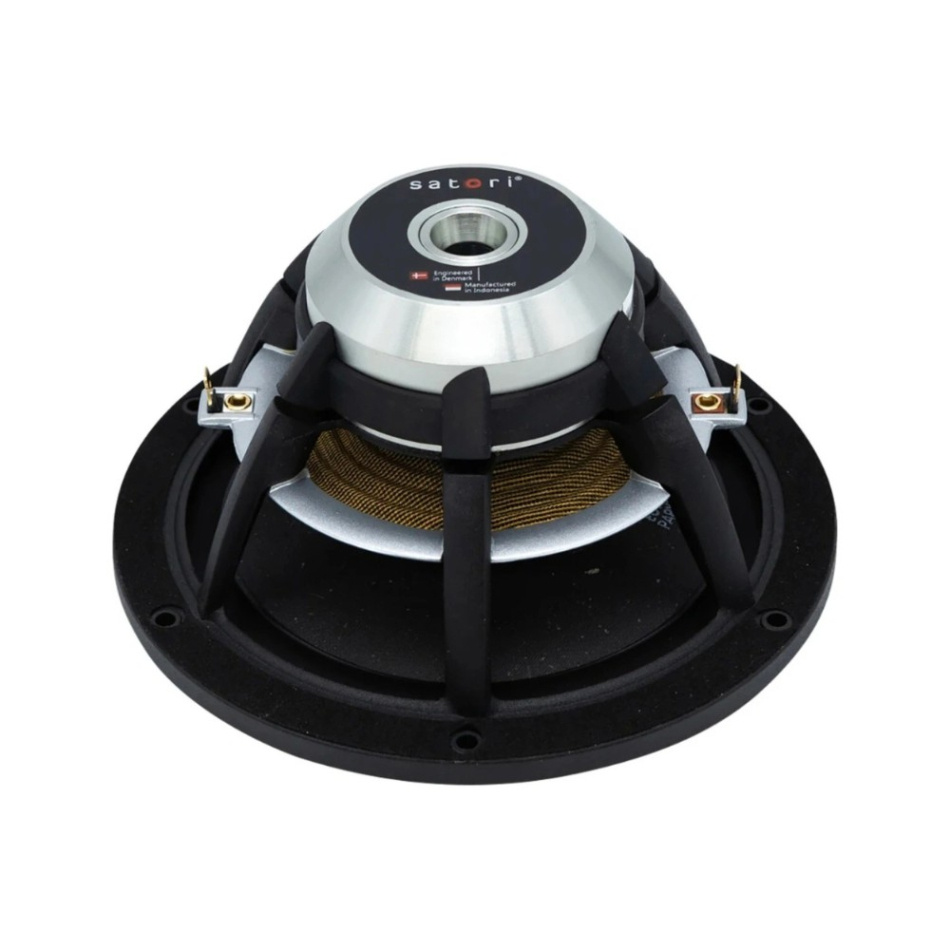

Bakom konen sitter ett avancerat motorsystem med neodymiummagnet, lätt CCAW talspole och en förlängd kopparhylsa runt polstycket. Kopparhylsan hjälper till att stabilisera magnetfältet och hålla talspoleinduktansen nere till 0,19 mH, vilket i sin tur bidrar till ett mer linjärt beteende över frekvensområdet och lägre distorsion. Talspolen har en diameter på 35,5 mm och är lindad på en icke ledande glasfiberbobbin. Konstruktionen minskar virvelströmmar och oönskade elektriska effekter samtidigt som vikten hålls nere. Kraftfaktorn på 7,4 Tm ger motorn god kontroll över membranet, både vid små signaler och när konutslagen ökar. Tillsammans skapar dessa lösningar ett element som arbetar med hög precision och som bevarar detaljer och dynamik även när musiken blir mer komplex.

Kontrollerad slaglängd och effektiv ventilation
MW16P-12 erbjuder en linjär slaglängd på 12,4 mm från topp till topp, vilket är en viktig egenskap för ett mellanbaselement som ska kunna kombinera lågfrekvent kapacitet med låg distorsion. Den mjuka gummiupphängningen arbetar tillsammans med SB Acoustics BIMAX spider för att styra konen symmetriskt genom rörelseområdet. Med en mekanisk compliance på 2,35 mm/N och en fri resonansfrekvens på 30,6 Hz finns goda förutsättningar för djup och kontrollerad bas i en korrekt dimensionerad låda. Både polkärna och talspolebobbin är ventilerade för att minska luftkompression och förbättra kylningen när elementet belastas. Det hjälper elementet att behålla sitt dynamiska beteende även vid högre ljudnivåer och minskar risken för att kompression ska göra återgivningen trög eller återhållsam.

Aluminiumchassi med mekanisk stabilitet

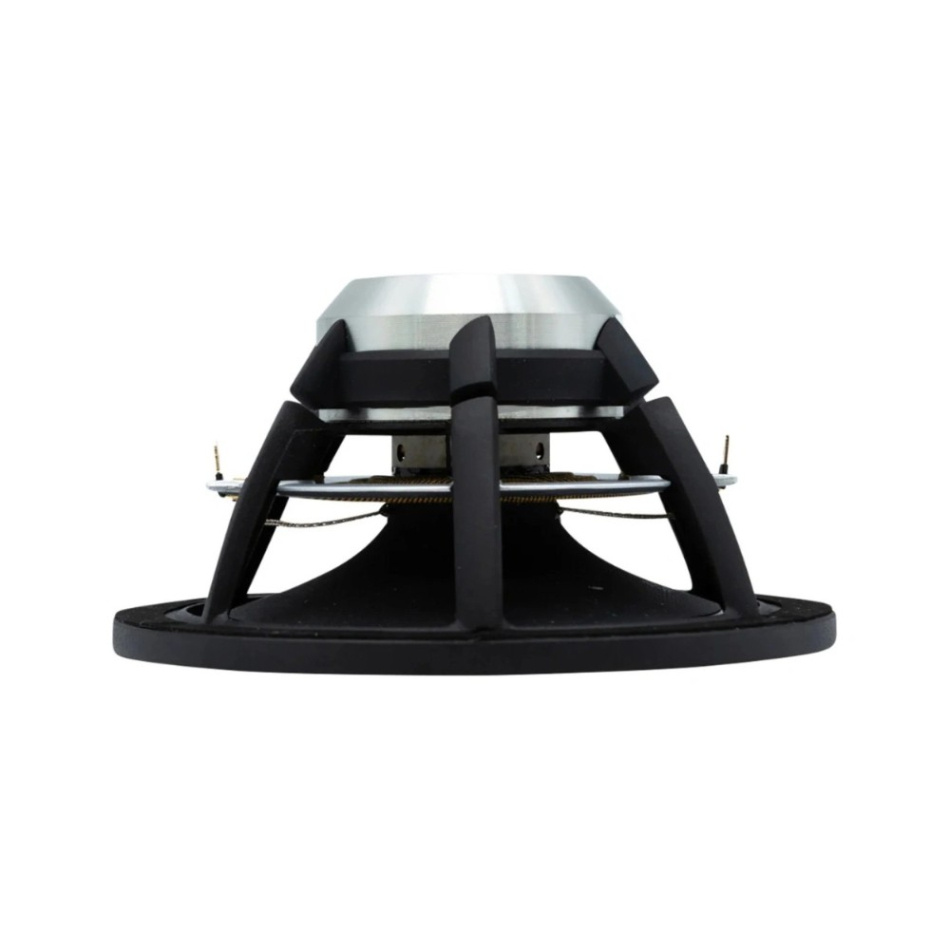

Chassit är gjutet i aluminium och utformat för att ge hög mekanisk stabilitet utan att skapa onödiga hinder för luftflödet bakom membranet. Den öppna och ventilerade geometrin minskar kompression bakom konen och ger samtidigt en stadig referens för motorsystem och upphängning. SB Acoustics har dessutom arbetat med ett lågt förhållande mellan kondiameter och chassidiameter, vilket ger membranet god arbetsyta i förhållande till elementets yttermått. Packning och distanser runt skruvhålen hjälper till att minska direkt mekanisk koppling mellan chassi och högtalarlåda. Med en nettovikt på 1,01 kg känns MW16P-12 gediget utan att vara onödigt tungt. Helheten visar hur även de mekaniska detaljerna har anpassats för samma mål som resten av konstruktionen: låg färgning, kontrollerad rörelse och hög precision.

Tekniska parametrar
DC resistans, Re: 10,0 ohm
Talspoleinduktans, Le: 0,19 mH
Effektiv kolvyta, Sd: 119 cm²
Fri resonansfrekvens, Fs: 30,6 Hz
Mekanisk Q faktor, Qms: 4,81
Elektrisk Q faktor, Qes: 0,40
Total Q faktor, Qts: 0,37
Rörlig massa inklusive luft, Mms: 11,5 g
Kraftfaktor, Bl: 7,4 Tm
Ekvivalent volym, Vas: 47,3 liter
Compliance, Cms: 2,35 mm/N
Mekanisk förlust, Rms: 0,46 kg/s

Specifikationer
Typ: 6,5 tums mellanbas
Nominell impedans: 12 ohm
Känslighet: 85 dB vid 2,83 V/1 m
Effekttålighet: 60 W enligt IEC 268-5
Konmaterial: Egyptian Papyrus fiber
Talspolediameter: 35,5 mm
Talspolehöjd: 17,35 mm
Linjär slaglängd: 12,4 mm från topp till topp
Magnettyp: Neodymium
Chassi: Ventilerat gjutet aluminium
Nettovikt: 1,01 kg
