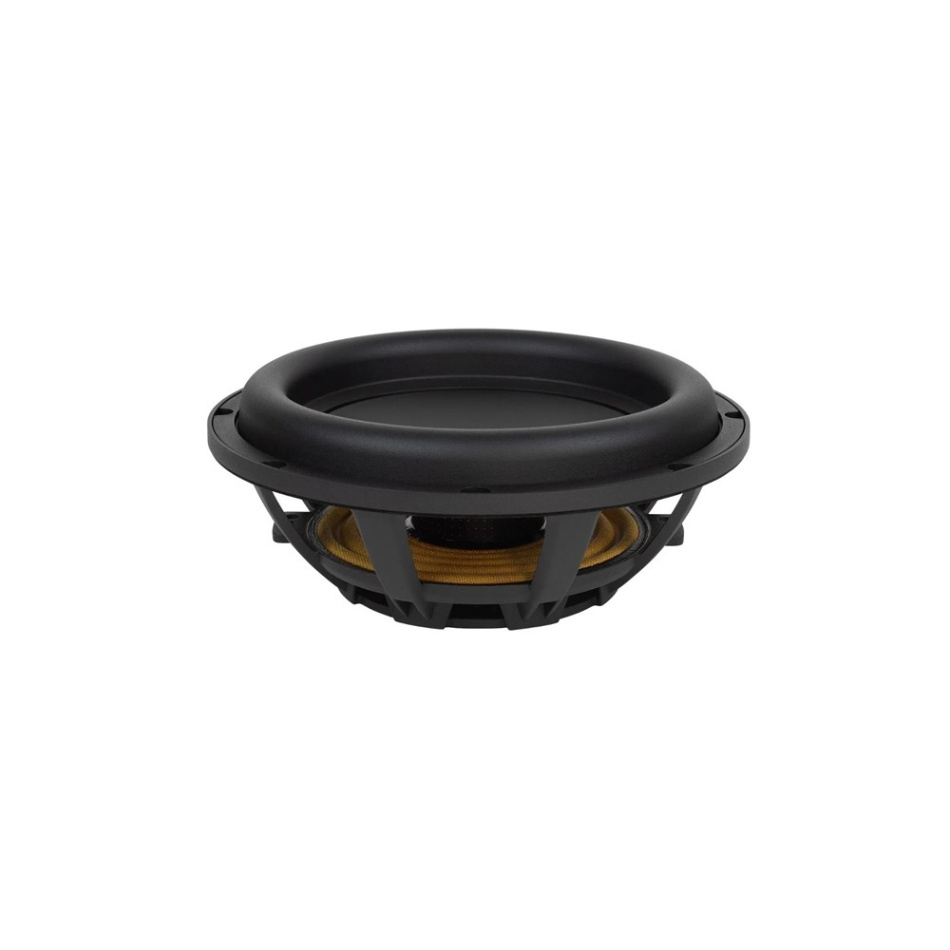

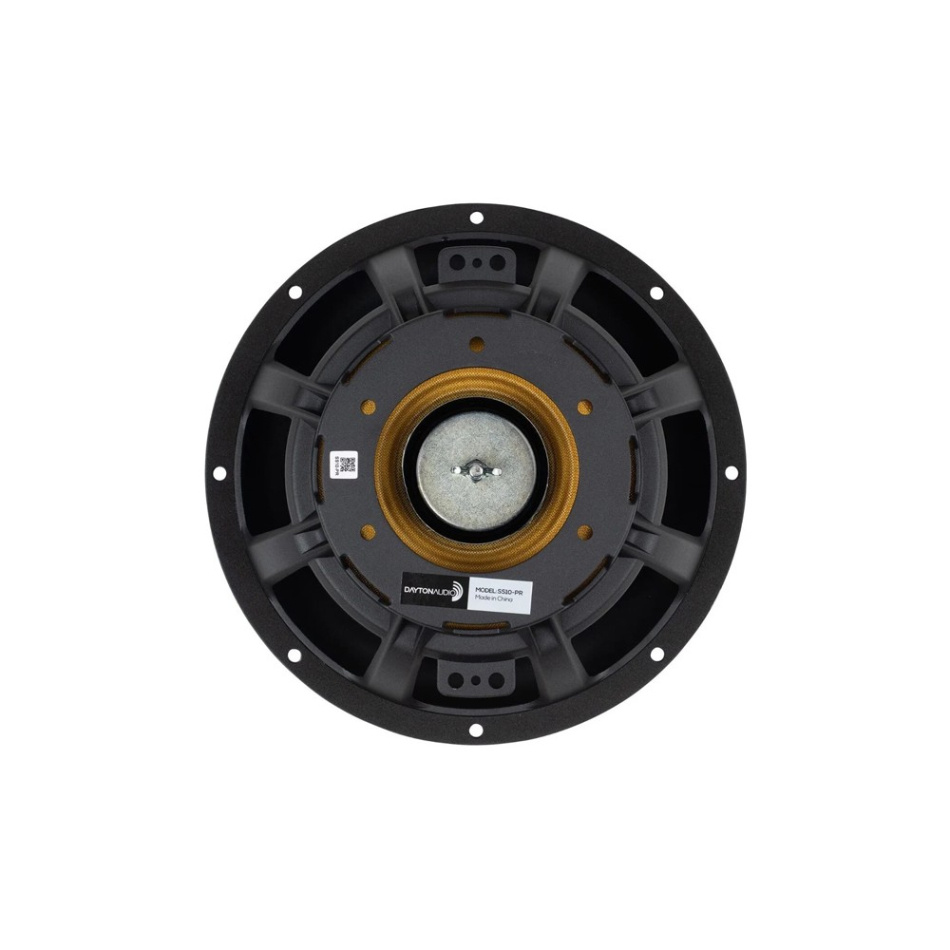

Dayton Audio Signature SS10-PR är en 10" passiv radiator som ingår i Signature-serien, utvecklad för dig som vill få ut djupare och mer auktoritativ bas ur ett kompakt kabinett utan att ta vägen via en traditionell port. Här kombineras samma formspråk och materialval som i seriens aktiva baselement med en konstruktion som är gjord för stor linjär rörelse, stabilitet och enkel fintrimning. Den gjutna aluminiumkorgen, den svartanodiserade aluminiumkonen och gummiupphängningen ger både hög mekanisk kontroll och en visuell finish som passar i mer ambitiösa byggen. SS10-PR är dessutom framtagen som en särskilt stark partner till Dayton Audios SS10-22, men den är samtidigt intressant för alla projekt där man vill sänka avstämningen, undvika portstörningar och behålla ett rent, påkostat uttryck. Med Dayton Audios SMS-lösning för extra massa blir det också betydligt enklare att justera systemets beteende med precision, vilket gör elementet lika lockande för den erfarne DIY-byggaren som för den som vill ta sitt första mer seriösa steg in i passiv radiator-teknik.

• 10" passiv radiator i Dayton Audios Signature-serie
• Kosmetiskt matchad med Signature-seriens baselement, särskilt SS10-22

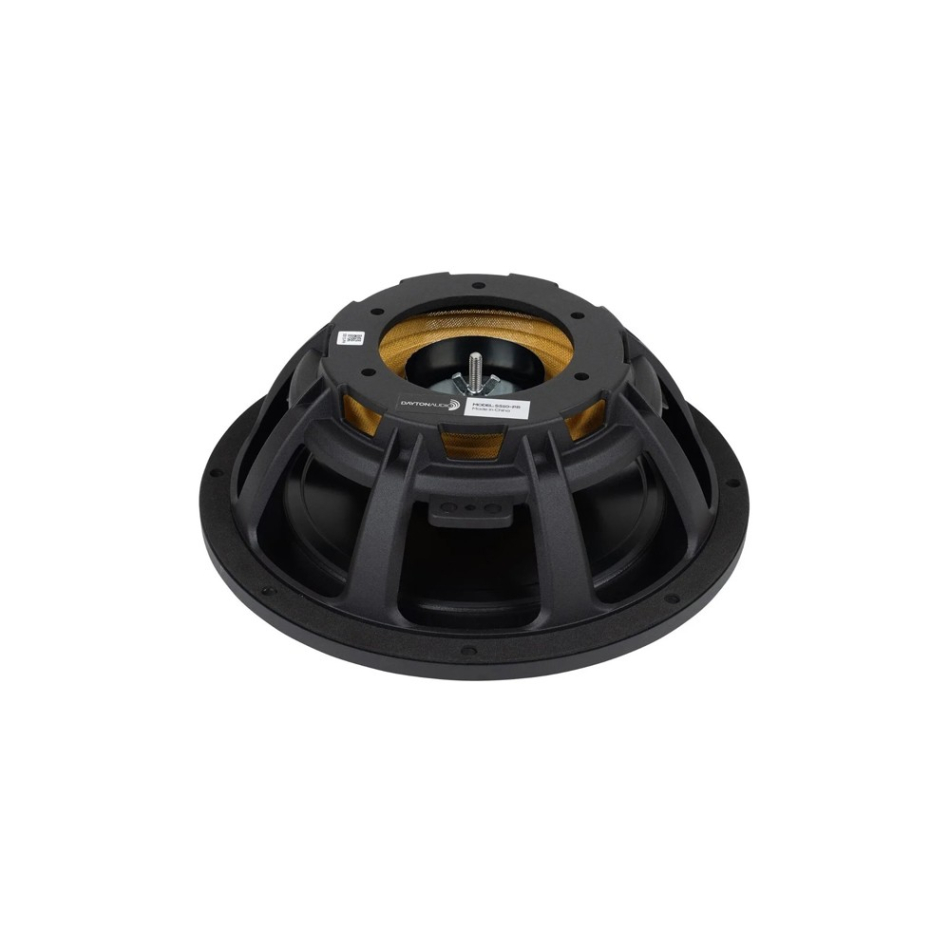

• Gjutet aluminiumchassi för hög styvhet och stabil mekanisk grund

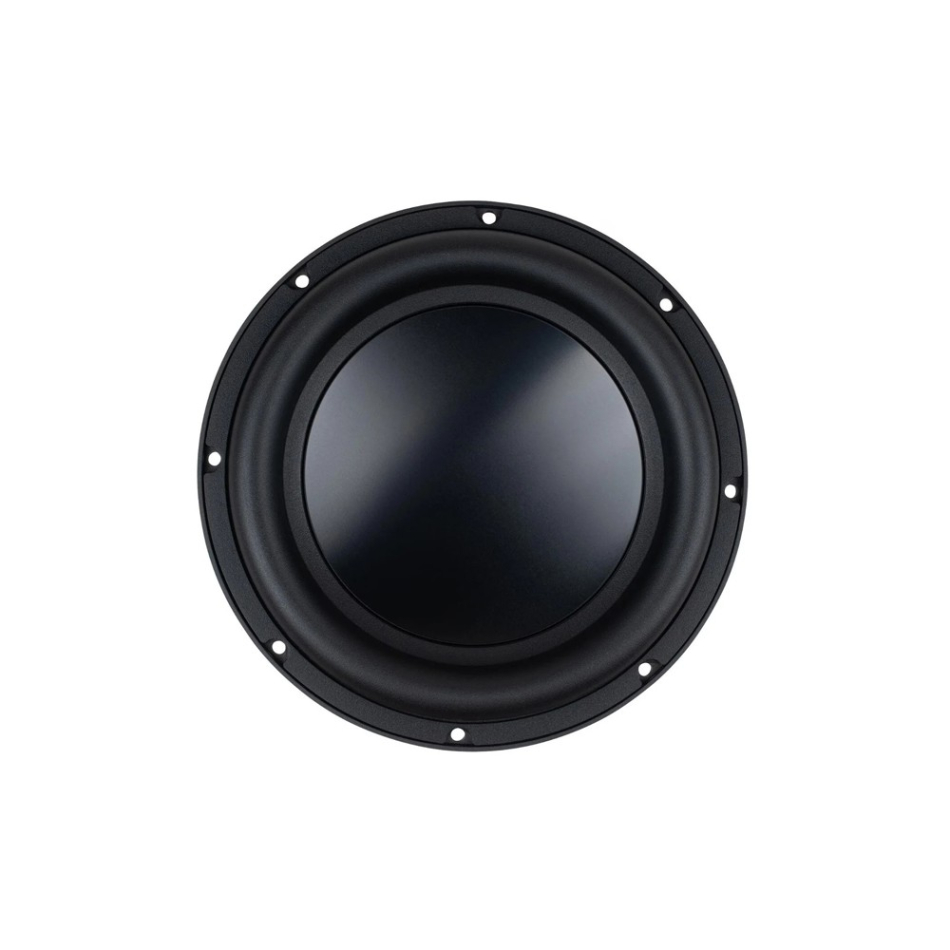

• Svartanodiserad aluminiumkon ger låg flex och ett enhetligt premiumutseende
• Gummiupphängning och följsam suspension möjliggör lång linjär slaglängd
• Passiv radiatorlösning hjälper till att eliminera portljud i kompakta lådor
• SMS-konstruktion (Sandwich Mass Structure) ger förbättrad linjäritet

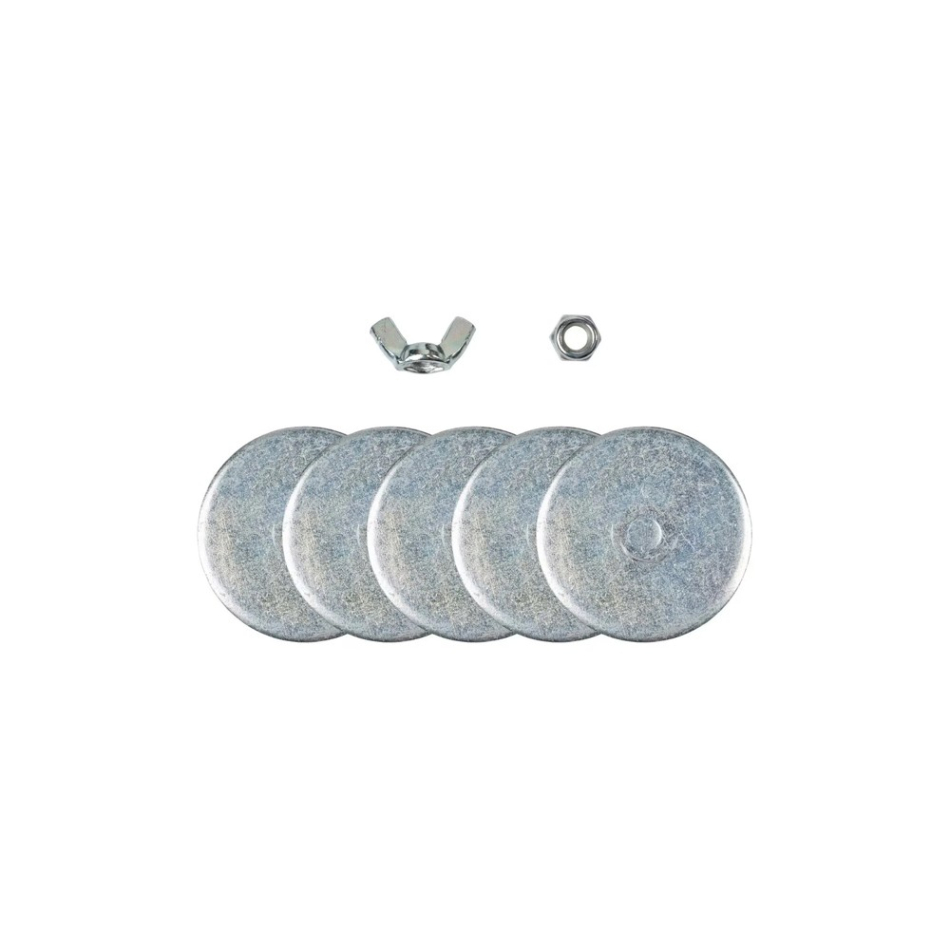

• Levereras med fem viktskivor på 75 gram för flexibel avstämning
• Gängad stång med vingmutter och låsmutter för enkel finjustering

Uppnå den renaste basåtergivningen med en passiv radiator
En slavbasdesign fungerar väldigt likt en basreflex-konstruktion, där båda principerna kräver en noggrann avstämning för att uppnå optimal prestanda. Istället för att ändra rörlängden i en basport så lägger man till, eller tar bort, massa/vikt hos en slavbas. Mer massa ger en lägre avstämning medans mindre massa ger en högre avstämning.
En generell regel är att den den passiva radiatorn (eller radiatorerna) bör kunna flytta dubbelt så mycket luft som det aktiva baselementet (eller baselementen). Som exempel, om ett baselement har en X-max på 10 mm, så krävs dubbla passiva radiatorer med samma X-max värde. Om man avser att bygga en låda med en singel passiv radiator, så är det förekommande att den så kallade slavbasen är större än det aktiva baselementet.

Genomtänkt konstruktion för kompakt och djup bas
Det som gör SS10-PR särskilt intressant är hur tydligt den är byggd för moderna subwooferprojekt där lådvolymen behöver hållas nere utan att basen tappar pondus. I stället för att förlita sig på en traditionell port, med de begränsningar det kan innebära i mindre kabinett, låter denna passiva radiator dig nå djup lågfrekevensåtergivning med renare arbetsförhållanden och mindre risk för blåsljud och turbulens. Konstruktionen bygger på en styv gjuten aluminiumkorg och en aluminiumkon som håller formen även när systemet pressas hårt. Tillsammans med den generösa gummiupphängningen skapas rätt förutsättningar för stor rörelse med bibehållen kontroll. Resultatet är en lösning som känns särskilt relevant i subwoofers där både output, precision och ett kompakt format är viktiga delar av helheten.

Smart massjustering med tydlig praktisk nytta

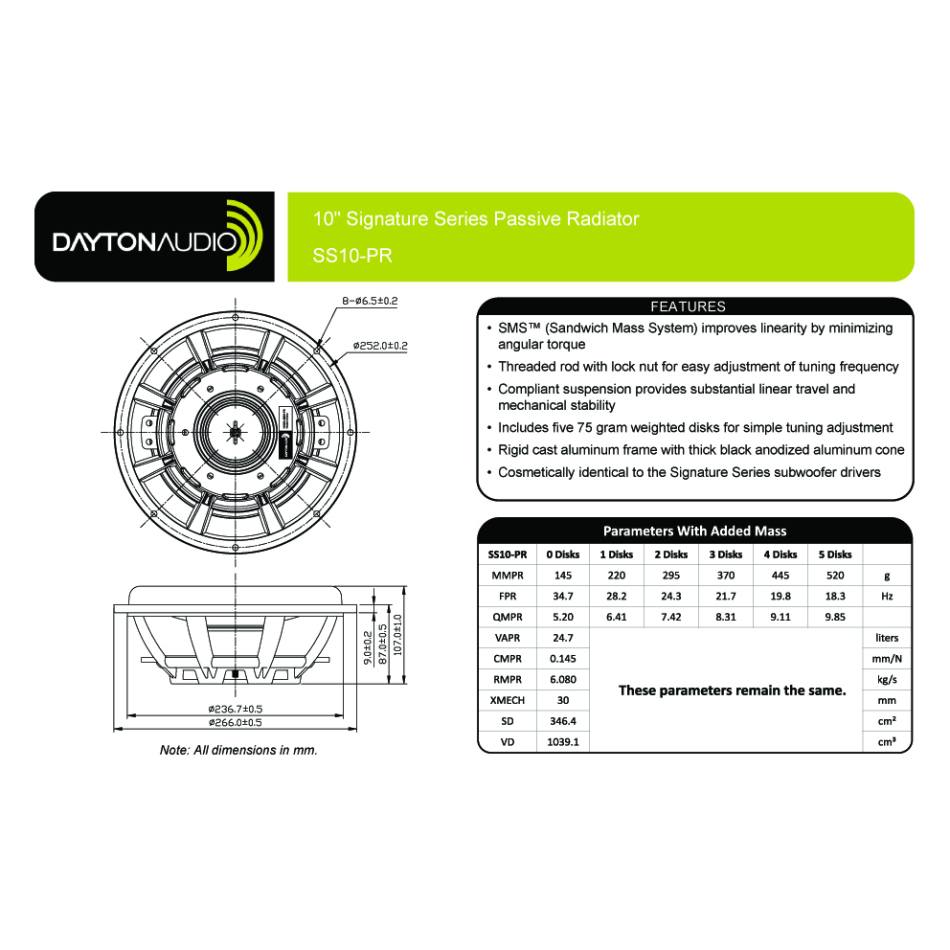

Dayton Audios SMS-lösning, Sandwich Mass System, är en av de mest tilltalande detaljerna i SS10-PR. Här placeras den extra massan på ett sätt som hjälper till att minska angular torque, alltså oönskade vinklande krafter, samtidigt som konstruktionen behåller god symmetri under rörelse. I praktiken betyder det bättre linearitet och ett tryggare arbetsområde när radiatorn får jobba med stora utslag. Den medföljande uppsättningen om fem vikter på 75 gram ger dessutom ovanligt god frihet i avstämningen. Enligt specifikationsbladet kan resonansfrekvensen sänkas från 34,7 Hz utan extra vikter till 18,3 Hz med fem vikter monterade, vilket ger byggaren ett mycket användbart spann att arbeta inom. Justeringen sker via gängad stång, vingmutter och låsmutter, vilket gör processen både lättbegriplig och exakt. Det här är en teknisk lösning som faktiskt märks i byggbordets vardag.

Enkel att integrera i ambitiösa DIY-byggen
SS10-PR passar naturligt i kompakta subwooferbyggen, men den kan också vara ett starkt val i mer designorienterade DIY-projekt där man vill hålla fronten ren och samtidigt få till en djupare avstämning än vad en kort portlösning brukar tillåta. Den kan integreras i musiksubwoofers för tvåkanalssystem, i diskreta hemmabiobyggen där lådvolymen är begränsad eller i aktiva högtalarprojekt där man vill kombinera hög finish med mer vuxen basåtergivning. Den nominella diametern är 10 tum, ytterdiametern 266 mm, inbyggnadsdiametern 236,7 mm och totaldjupet 87 mm, vilket gör den relativt lätt att planera in i välritade konstruktioner. Dayton Audio anger också som generell tumregel att passiva radiatorer tillsammans bör ha minst dubbla luftförskjutningen jämfört med det aktiva elementet, vilket är en nyttig riktlinje i dimensioneringen. För DIY-byggaren innebär det att SS10-PR inte bara är ett element att montera, utan ett verktyg för att finjustera hur ett helt basystem ska uppföra sig.
